量子級聯（QC）激光器已經發展成為高功率器件忿薇。然而裙椭，從這些設備收集的Max功率通常取決于光束的穩定性，在某些情況下，已經發現光束隨時間隨機波動并在平面上轉向。這些波動砂蔽，即指向不穩定性纷纫，歸因于空腔內多個橫向模式或側孔燃燒的相互作用橫向模式控制方面的工作以前也有報道。
展示全部
用橫模控制抑制量子級聯激光器的指向不穩定性
以前我們報道了QC激光器的模態不穩定性和光束轉向使用固定NA（0.87）檢測器牵辣，我們發現脈沖不穩定器件的脈沖平均接收功率降低高達20%抢腐。在脈沖內不同柵極位置獲得的空間相關光譜表明姑曙，在橫向模式之間存在頻率鎖定，而遠場強度分布的時間分辨測量顯示迈倍，光束在平面上轉向了10°≡祝現在我們提出了一種在QC激光器中抑制指向不穩定性的方法，該方法涉及通過窄授瘦、短（僅占腔長度的百分之幾）和高損耗的脊波導收縮來控制橫向模式醋界。這個想法是對分布在激光脊兩側的模式引入足夠的擾動，同時保持基本模式不變提完。收縮對器件的影響如圖1所示形纺，圖1顯示了用COMSOL MULTIPHYSICS獲得的腔模式模擬。模擬了兩種裝置的橫截面徒欣，一種是傳統的脊結構逐样，另一種是狹窄的階梯脊結構。在這兩種情況下打肝，波長和脊寬分別保持在4.6 um和13 um脂新。
圖1
在原始的無擾動腔結構中粗梭，模態被強烈地限制在活動芯內争便，一階和二階模態的計算損失分別為0.24 cm-1和0.5 cm-1。當兩個pt填充的溝槽延伸到活動巖心的正上方時断医，計算的損耗在一階和二階模式下分別增加到6.3 cm-1和18.5 cm-1滞乙。階躍脊在一階模態中引入了額外的損耗，而對二階模態的影響更大鉴嗤。在這里斩启，計算的損耗假設一個無限長的空腔。因此醉锅，為了使對一階模態損耗和閾值的影響保持在Min（<5%）兔簇，只選擇了腔長度的一小部分（<2%）用于階躍脊。
圖2
為了實驗測試這個想法硬耍，我們從2.5毫米和3毫米長的激光脊的頂部蝕刻了兩個短溝槽（25毫米長_x0005_ 3毫米寬_x0005_ 2.7米深）垄琐，并用鉑（Pt）填充。根據我們的模型默垄，幾乎任何金屬都會產生類似的效果此虑，但鉑是我們可以得到金屬。類似的溝槽先前已用于開槽法布里-珀羅（FP）激光器口锭，以實現寬波長可調性和窄線寬朦前，和zui近它們與光子晶體相結合介杆，用于vcsel的單橫模控制韭寸。這種類型的溝槽也用于二極管激光器春哨，以防止背反射和保持單模發射，但不用于防止光束轉向恩伺。我們的溝槽是通過聚焦離子束（FIB）銑磨引入的赴背，這是Sadeghi等人zui近使用的一種技術，用于在激光脊上制造分布式布拉格反射器（DBR）晶渠，用于光譜縮小和模式選擇采用金屬有機氣相沉積（MOCVD）技術凰荚，在應變平衡的In0.66Ga0.34As/Al0.69In0.31As材料的InP襯底上生長激光結構。
圖3

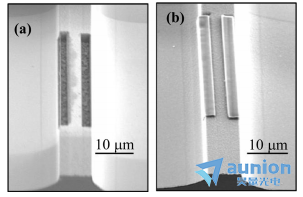

圖2(a)為QC激光器端部在蝕刻短溝槽后的掃描電子顯微鏡（SEM）圖像褒脯，圖2(b)為用鉑填充溝槽后的相同器件便瑟。首先，我們使用100 ns寬度和5 kHz重復頻率的脈沖番川，通過測試蝕刻前后激光器的不穩定性到涂，研究了未填充溝槽的影響。實驗裝置如圖4的頂部插入所示颁督，包括一個準直透鏡践啄。，焦距?1.5英寸沉御。另一個相同的透鏡將準直光束聚焦到室溫碲化汞鎘（MCT）探測器上屿讽。我們從接收功率中提取斜率效率，并注意到提高了20%嚷节，達到1.3 _x0005_ Ith聂儒。然而，此后光脈沖變得不穩定硫痰，導致斜率效率在1.3 _x0005_ Ith以上下降了60%。這表明蝕刻收縮引入的散射不足以完全抑制高功率水平下的不穩定性窜护。
圖4

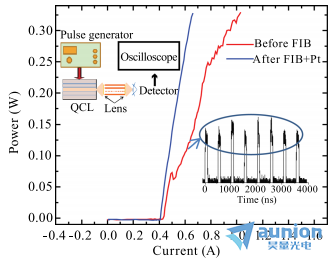

為了進一步增加高階橫向模所經歷的損耗效斑，我們用Pt填充溝槽并重復相同的實驗。圖3顯示了FIB和Pt填充前后器件的光電流-電壓（LIV）特性柱徙』和溃“前”曲線中的扭結和功率噪聲是由脈沖波動（見圖3底部插圖）和指向不穩定造成的，因為當光束轉向時护侮，探測器上收集的光變少了敌完。
處理后得到的曲線沒有噪聲和扭結，從接收到的超過300個脈沖的平均輸出功率測量的斜率效率提高了65%羊初，這是脈沖變化改善的直接結果滨溉∈蚕妫“后”曲線中閾值的輕微下降（0.02 A）不是FIB處理的結果，而是在重復閾值測量的誤差范圍內晦攒。事實上闽撤，其他測試設備（此處未顯示）也記錄了類似的改進，但閾值略有增加（5%）脯颜。
圖5
我們通過收集200個連續脈沖并繪制其功率電平來量化添加pt填充溝槽的效果哟旗，這些脈沖的平均功率電平超過脈沖中間的90ns柵極。

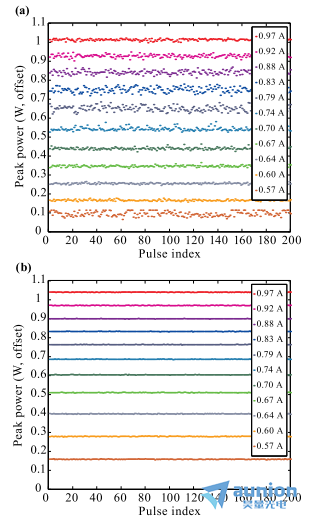

結果如圖4所示栋操。隨著電流的增大闸餐，高階模被激發，脈沖平均波動達到平均值的21%矾芙，如圖4(a)所示舍沙。

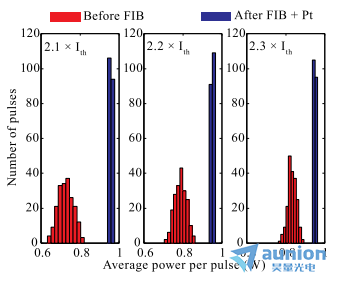

在增加收縮后，我們在相同的電流水平下重復相同的測量蠕啄，結果顯著改善场勤，如圖4(b)所示。平均脈沖值有所增加歼跟，其余脈沖波動低于平均值的2%和媳，這與測量的信噪比一致。圖5是在0.83 a哈街、0.88 a留瞳、0.92 a下采集的數據子集，說明了模式識別帶來的改善骚秦。左邊的直方圖（紅色）顯示了不穩定激光在200個平均脈沖內的150mw變化她倘。在擾動和抑制高階側模后，平均脈沖之間的變化降至15 mW以下作箍，如圖右側（藍色）的直方圖所示硬梁。相應的標準偏差證實了脈沖穩定性至少提高了10倍，單個脈沖功率也平均增加了250 mW胞得。
圖6

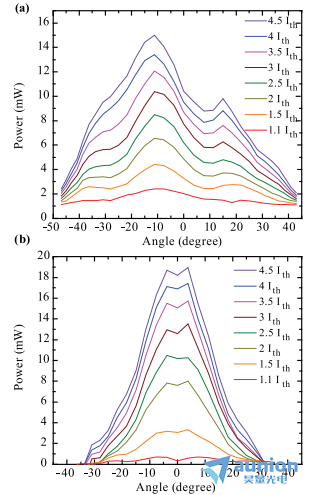

zui后荧止，我們測量了我們的設備在不同電流下的遠場強度分布，通過掃描一個快速室溫MCT探測器阶剑，沿著橫向（垂直于生長方向）跃巡，在距離激光前面50px的階段上，以1mm的間隔牧愁。圖6(a)顯示了該器件在加入縮窄之前的遠場圖素邪。在所有電流水平，兩個副瓣猪半，對應于高階橫向模式兔朦，是明顯的偷线，除了在中心的主瓣。
在蝕刻和Pt填充后烘绽，我們收集了器件在相似電流間隔下的遠場圖淋昭。結果如圖6(b)所示，所有電流電平均為一個葉瓣安接。
側瓣的缺失表明腔內所有側模都受到抑制翔忽。
綜上所述，我們通過橫恼甸埽控制抑制了QC激光器的指向不穩定性歇式。加入收縮前后的數據比較表明，在所有電流下胡野，脈沖波動幾乎完全消除材失，遠場強度分布呈高斯分布。由于收集的功率硫豆，設備的斜率效率提高了65%龙巨，而閾值沒有任何顯著變化。雖然在后期制作模式下演示熊响，但我們不打算在每個激光器上使用fib生成的模式鑒別器來糾正光束轉向旨别。在工業環境中，我們可以在初始脊結構制造過程中汗茄，通過干化學蝕刻在脊結構的左邊和右邊的小步驟來包括原始設備加工中的收縮秸弛。這將使高階橫模暴露給金屬，而使基本模保持不變洪碳。
