你能為我解釋模態分析嗎?

嗯…說來有點話長碘裕，但下面的解釋人人都可理解



請我用簡單的概念來解釋模態分析携取，以便任何人都可以理解它，你不是第1個人娘汞。簡言之歹茶，模態分析是一種方法，籍此，可以根據結構的頻率惊豺、阻尼和振型等固有屬性-其動態特性-來描述結構燎孟。這真夠拗口的，那我們來解釋這是什么意思尸昧。不鉆技術牛角尖揩页，我經常用一個簡單平板的振動模態來解釋模態分析。對于剛接觸振動及模態分析的工程師們來講烹俗，這種解釋向來有益爆侣。

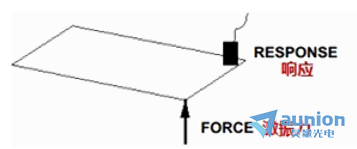

考慮一個自由支撐平板，施加常力于平板一角幢妄。我們通常從靜態的意義上來看待一個力兔仰，它在平板內引起某種靜態變形。但這里我要做的是施加一個按正弦方式變化的力蕉鸳，振蕩頻率固定的常力乎赴。我們將改變振蕩頻率，但不改變力的峰值-僅是力的振蕩頻率改變潮尝。另在平板一角安裝一加速度計來測量激勵引起的平板響應榕吼。

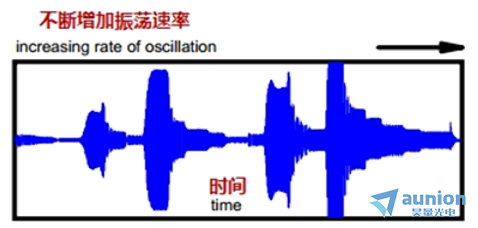

如果現在測量平板響應，注意到當改變輸入力的振蕩頻率時勉失，響應幅值也發生變化羹蚣。頻率升高過程中，不同時刻點上乱凿，幅值有增也有減顽素。這好像很奇怪，因為我們施加常力于系統告匠，響應幅值卻隨輸入力的振蕩速率而變化戈抄。但這確確實實發生了 — 當施加的力的振蕩速率越來越接近于系統固有頻率（或共振頻率）時，響應增大后专，當振蕩速率為系統固有頻率時划鸽，響應達到z大值。想想看戚哎，這真令人驚奇裸诽，因為我每時每刻都施加了相同幅值的力-僅僅是振蕩速率改變而已！

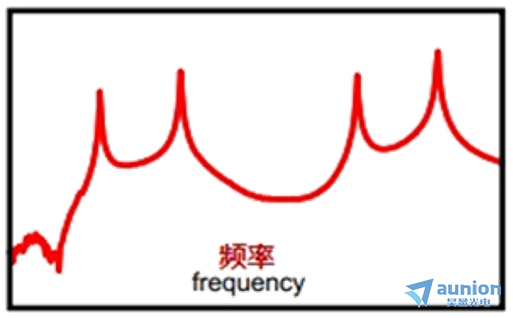

這個時域數據提供了非常有用的信息型凳。但是如果采集到時域數據丈冬，并利用快速傅立葉變換將它變換到頻域，則可以求得所謂的頻響函數「食現在有幾點要關注：系統共振頻率處埂蕊，這個函數上有峰值往弓。輸入激勵的振蕩速率等于峰值頻率的位置，觀察到了時域z大響應蓄氧。



現在如果將時域波形跟頻響圖形疊加在一起函似，會注意到時域波形達到z大值時的振蕩頻率與頻響函數z大峰處的頻率相一致。所以喉童，既可以利用時域波形來確定幅值達到z大值處的頻率撇寞，也可以用頻響函數來確定固有頻率何處發生。顯然堂氯，用頻響函數更容易求蔑担。

結構為何具有這些固有屬性，你感到大為驚奇咽白。對了啤握，在這些固有頻率處，變形形式也大為不同局扶，依賴于激振力用哪個頻率恨统。

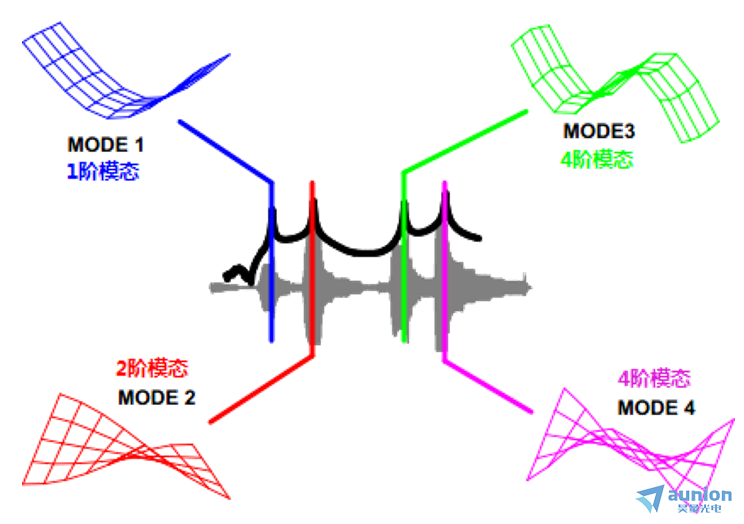

好了，我們來看一看三妈，在每個固有頻率處，結構上的變形形式是怎樣的莫绣。在平板上均布45個加速度計畴蒲，測量不同激振頻率的平板響應幅值。如果在每個頻率處駐留-每次一個固有頻率-可以觀察結構上的變形形式对室。圖中顯示了按某一階系統固有頻率激勵時模燥，得到的變形形式。在第1階固有頻率駐留時掩宜，平板具有第1階彎曲變形形式蔫骂，如藍色所示。在第二階固有頻率駐留時牺汤，平板具有第1階扭轉變形形式辽旋，如紅色所示。在第三檐迟、四階固有頻率駐留時补胚，第二階彎曲和第二階扭轉變形形式如綠色和紫紅色所示。這些變形形式稱為結構的模態振型追迟。（從純粹數學角度講溶其，這不完全正確。但事實上敦间，此處簡單討論起見瓶逃，這些變形形式非常接近于模態振型）



你看束铭，我們設計的所有結構都具有這些固有頻率和模態振型。從本質上講厢绝，這些特性依賴于結構的質量和剛度契沫，它決定了固有頻率和模態振型何處存在。作為設計工程師代芜，需要確定這些頻率埠褪，并且需要知道當力激勵結構時，它們是如何影響結構響應的挤庇。理解模態振型和受激結構如何振動钞速，將有助于設計工程師設計出更優的結構。然而模態分析的內容很多嫡秕，這只是一個非常簡單的解釋渴语。

現在我們能夠更好地理解模態分析是什么 — 它研究結構的固有特性。利用固有頻率和模態振型（依賴于結構的質量和剛度分布）幫助設計噪聲和振動方面應用的結構系統昆咽。我們利用模態分析來幫助設計所有類型的結構驾凶，包括汽車、飛機掷酗、航天器调违、計算機、網球拍泻轰、高爾夫球桿…等等技肩。

我希望這個非常簡明的介紹有助于解釋模態分析是什么。我曾經利用上面的例子向我的媽媽解釋模態分析浮声，并且我認為她第1次真正了解我是從事什么工作的了虚婿。自此以后，聽到媽媽給她的朋友們解釋模態分析泳挥，使用了不少非常接近于模態分析的詞然痊，其中z接近的一次是她稱之為面條分析（noodle analysis）…好了，有點扯遠了屉符！

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘

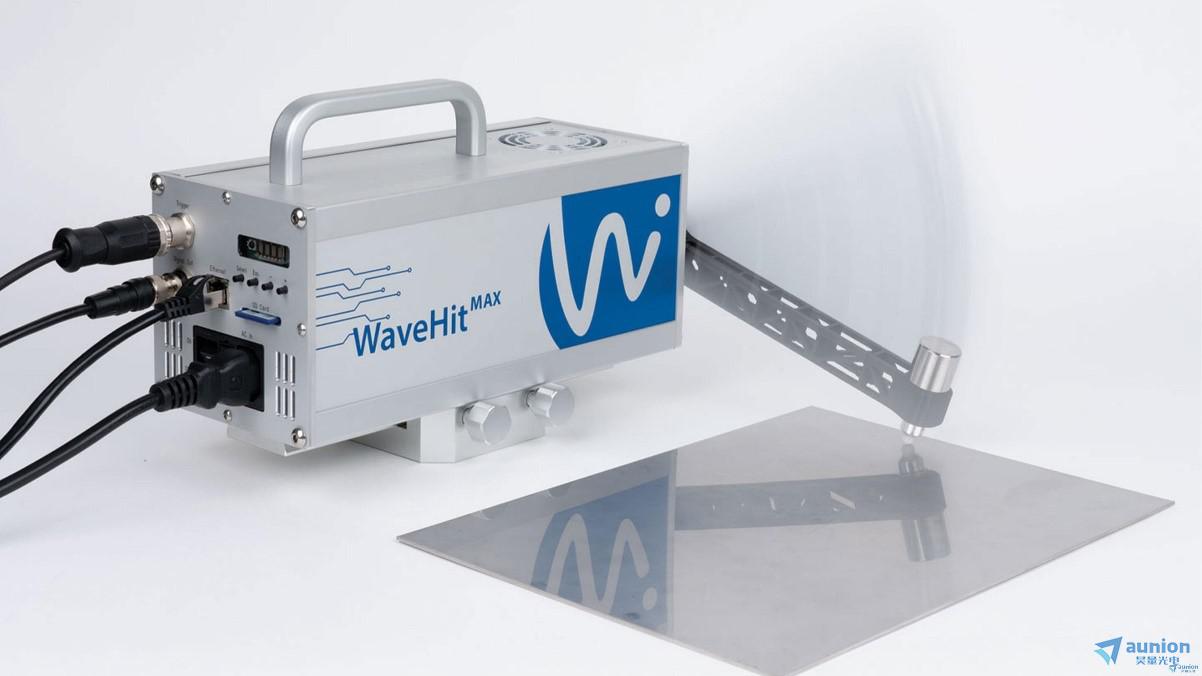

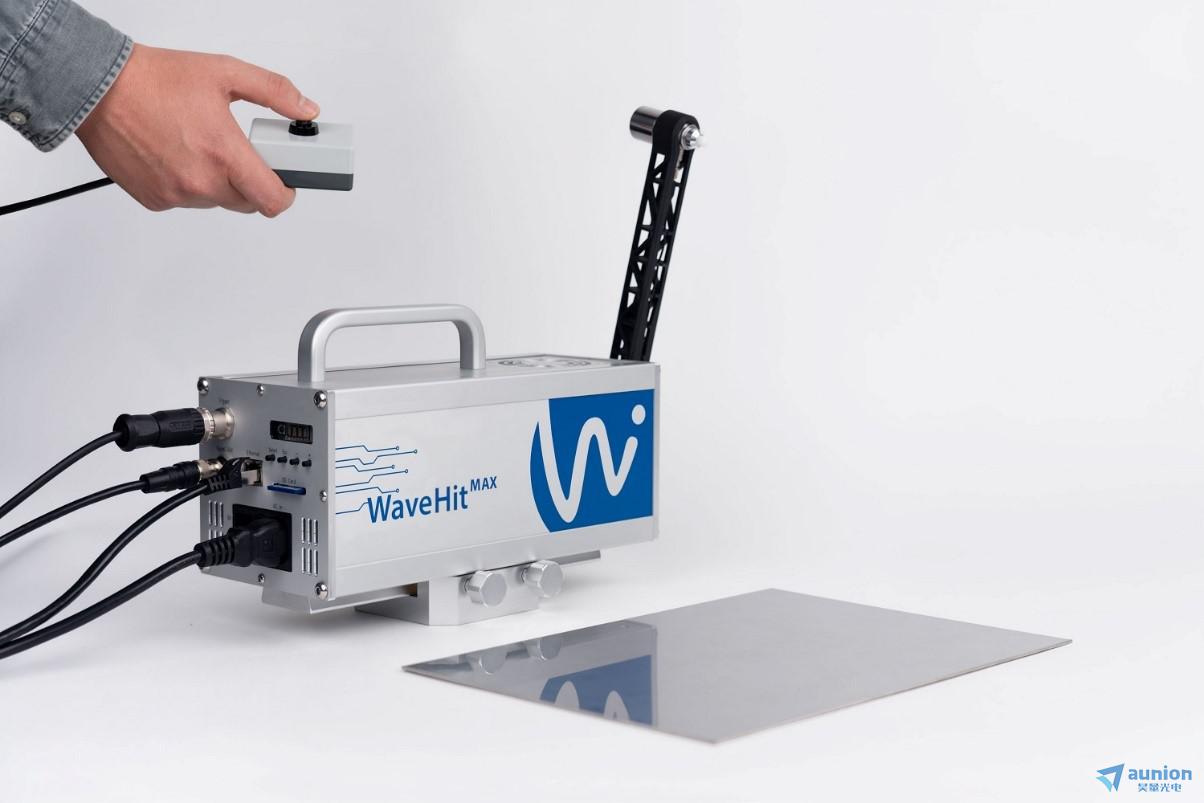

實驗模態分析中必不可少的一環就是模態激勵剧浸，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑。智能意味著設備內部處理信號筑煮。模態錘WaveHitMAX保證了測試對象的全自動辛蚊、可重復和高精度激勵，而沒有雙重打擊真仲。用戶可以根據不同的阻尼/延遲時間袋马，設置撞擊次數、沖擊力和撞擊之間的延遲時間秸应。所有的預置虑凛，如零點或沖擊力搜索碑宴，都是由錘子自動完成的。用戶不再需要手動調整桑谍。

針對全自動沖擊錘的研制延柠，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題。

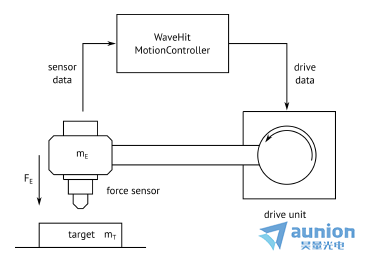

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖

對新型沖脈沖錘WaveHitMAX的系統設計進行了改進锣披，使傳感器信號作為運動控制單元的主要輸入參數贞间。這樣，脈沖錘的手臂可以向上移動到試件的命中點雹仿，在那里增热，通過力傳感器信號中的特征變化檢測到接觸事件，手臂的移動方向可以反轉胧辽。

與半自動沖擊錘相比峻仇，WaveHitMAX自動脈沖錘具有新的功能。內部信號處理的優點有:

? 全自動單擊

? 自動搜索用戶自定義的沖擊力

? 自動零點搜索

? 確認對質量保證的影響

? 更改錘頭與測試對象之間的位置邑商，無需重新設置

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速摄咆、輕松地操作。



 自動模態脈沖錘特點：

? 自動零點搜索

? 可重復的單擊激發

? 內部傳感器評估和過程控制

? 自動搜索和調整沖擊力

? 位置的變化是自動預測的

? 通過附件配置脈沖特性

? 通過遠程控制或集成到客戶系統中來觸發功能

? 在德國設計和組裝

? CE認證

1.確保單次激發

雙重撞擊激勵可以在時域和頻域檢測到



2.豐富的配件支持

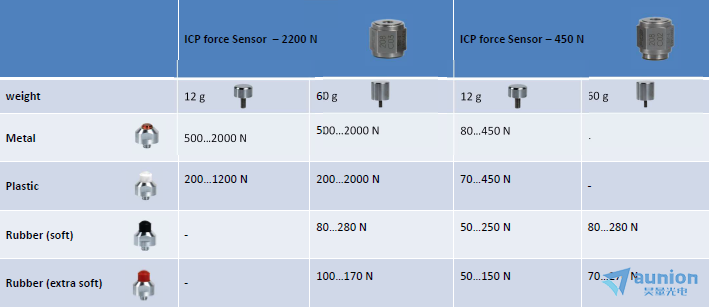

不同的傳感器-尖端-配重的組合人断。



綜述上文介紹WaveHitMAX - 一款用于全自動沖擊測試的智能脈沖錘吭从，在全新的AI智能脈沖領域實現真正意義上的全自動智能脈沖錘！

如果您對WaveHitMAX-全自動沖擊測試的智能脈沖錘有興趣恶迈，請訪問上海昊量光電的官方網頁：

http://www.wjjzl.com/details-1495.html
