模態空間系列（五）趣味解讀模態空間--難道總要用硬錘頭進行錘擊試驗…以使得所有頻率上輸入譜是平坦的嗎?

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯撑蚌，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利搏屑，北京科尚儀器只為學習教育目的而使用它們争涌。如您轉載此系列中文翻譯，請保留本段的描述信息辣恋。

難道我總要用硬錘頭進行錘擊試驗…

以使得所有頻率上的輸入譜是平坦的嗎亮垫？

嗯…錘頭太硬會有問題。

出于某些原因伟骨，人皆認為進行錘擊試驗時饮潦，在感興趣的整個頻率范圍內，輸入譜應該是平坦的携狭。但是我們所說的“平坦”到底是什么继蜡。嗯，更恰當?shù)恼f法是暑中，輸入譜在所有頻率上應該是“還算平坦”壹瘟，并且頻譜上“沒有明顯的漏點或零點”。那么這是什么意思鳄逾？

總的說來稻轨，我們想要輸入譜在關心的頻率范圍內具有足夠的、相當平坦的激勵雕凹。假設輸入譜完全衰減到零殴俱，則在這個頻率上激不起結構，這是我們所不希望的枚抵。我用“還算平坦”這個詞以允許對线欲，什么是我們可以接受的，作出某種工程判斷汽摹。

當然李丰，大多數情況下，人們不喜歡工程師使用判斷力逼泣。所以他們確定了具體的標準或限值以強制情況可控趴泌。有時舟舒，發布了帶有具體標準的技術規范，諸如“在FFT分析頻率范圍內嗜憔，輸入譜衰減不得超過3dB”秃励。這是一個非常具體的要求，不允許工程師進行思考吉捶。它只會使工程師不得不遵守規則夺鲜、無需思考。一個類似這樣的標準可能使得糟糕的測量結果一定發生呐舔”依可是，如果我們不要思考（或不允許去思考）滋早，那么就可能采集不到恰當?shù)臏y量結果榄审。

剛才，你問過杆麸，對于所有的錘擊試驗使用硬錘頭。這個問題我稍后解答浪感，但我們先討論一些基本知識昔头，是關于錘擊試驗的錘頭選擇的。首先影兽，我們記得揭斧，施加到結構上的輸入力譜是錘頭硬度以及結構硬度綜合作用的結果【撸總的說來讹开，輸入功率譜是由沖擊脈沖的時間長度控制的。時域內的長脈沖產生短或窄頻譜捐名。時域內的短脈沖產生寬頻譜旦万。

讓我們來看些實例，并從測量的角度來理解這是什么意思镶蹋。（下面所有圖中成艘，黑色為頻響FRF，藍色為輸入譜贺归，而紅色為相干）淆两。

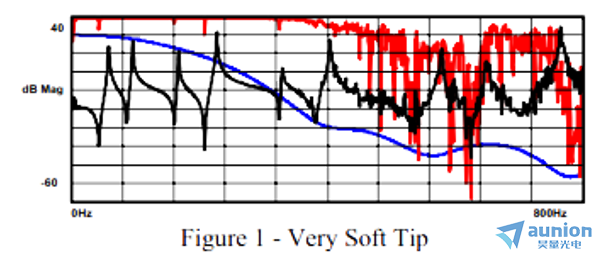

現在，我們使用一個非常軟件的錘頭來激勵一個結構拂酣，頻率范圍為800Hz秋冰。如圖1所示，我們看到婶熬，過了400Hz剑勾，輸入功率譜（藍色）有較明顯的衰減光坝。也注意到，400Hz之后甥材，相干（紅色）開始明顯衰減盯另，而且過了400Hz，頻響FRF（黑色）看上去也不是特別好洲赵。此處癥結在于鸳惯，高頻部分沒有足夠的激勵來引起結構響應。沒有輸入就沒有輸出叠萍。因為測得的輸入芝发、頻響、以及相干不可接受苛谷，則不必妄談測得的輸出辅鲸。

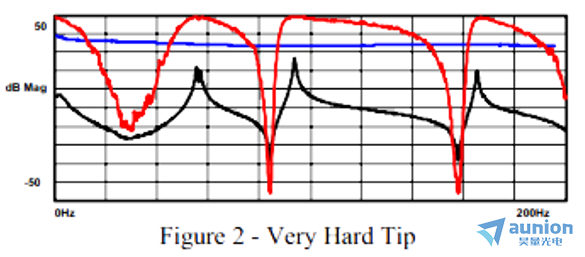

現在，讓我們使用一個非常硬的錘頭來激勵一個結構腹殿，頻率范圍為200Hz独悴。如圖2所示，我們看到锣尉，輸入功率譜（藍色）在感興趣的整個頻率范圍內非常平坦刻炒。也注意到，對于此次測量結果自沧，相干（紅色）不是特別好坟奥。此處癥結在于，高頻部分激勵過甚拇厢，引起了結構所有階模態的響應爱谁。（我們稍后進一步討論這一點。）

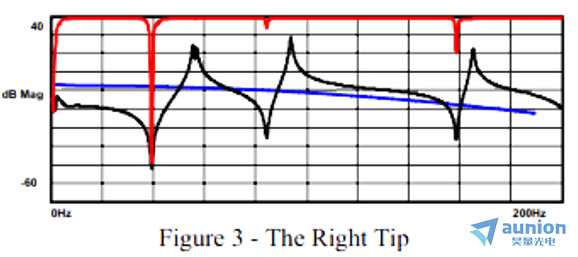

現在孝偎，讓我們利用中等硬度的錘頭來激勵結構访敌，頻率范圍為200Hz，這樣一來邪媳，在感興趣頻率范圍的尾部捐顷，輸入力譜沒有明顯的衰減。如圖3所示雨效，我們看到迅涮，輸入功率譜（藍色）在200Hz的位置衰減了10～20dB。也注意到徽龟，除了反共振頻率之外叮姑，相干（紅色）在200Hz范圍內的所有頻率上看上去都特別好。在這些反共振頻率上，相干的衰減完全可以接受传透，因為在這些頻率上耘沼，結構不產生共振（反共振）。這意味著測量不到響應朱盐，相干預期會在此處減小群嗤。這是個不錯的測量結果。

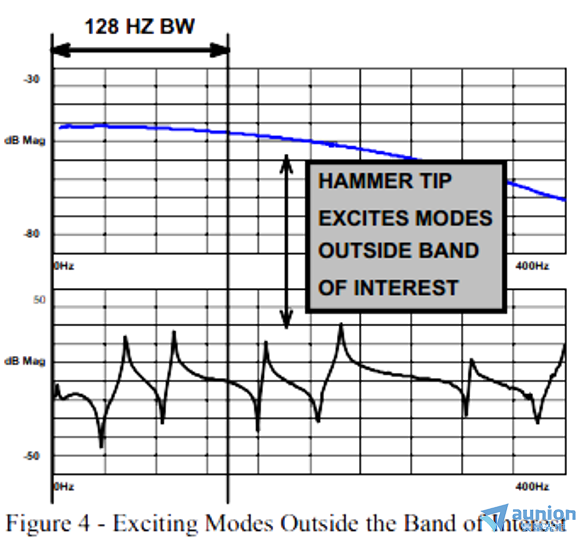

注意到兵琳，輸入譜并不是如你所建議的那樣完全平坦狂秘。實際上，當輸入幾乎完全平坦時躯肌，如圖2所示者春，測量結果并不好。那我們解釋這是為什么清女？考慮如圖4所示的測量結果钱烟。這個測量結果是在400H帶寬范圍內采集到的。對于這個測量結果嫡丙，在400Hz帶寬范圍內拴袭，所用錘頭大約具有20dB的衰減，這大體上可以接受迄沫。

現在稻扬，比如說我只想要測量到128Hz，并且我想限定輸入譜衰減不得超過3dB羊瘩。那么觀察圖4，圖4具體指出了128Hz帶寬盼砍。在這個128Hz頻率范圍內尘吗，輸入力譜衰減了大約2～3dB。因此這個測量結果應該可以接受浇坐。但是你必須意識到睬捶，盡管頻率范圍只有128Hz，但結構響應是基于施加到結構中的能量的近刘。因此擒贸，128Hz之外，由于輸入激振力激起了所有階模態觉渴，因此結構有較大響應 — 盡管我可能對哪些頻率并不感興趣介劫。

安裝到結構上的加速度計，測量所有的響應并且輸出一個電壓案淋，電壓輸入到信號分析儀座韵。只要快速地瀏覽一下頻響FRF曲線下面的整個區域，看上去只有1/3的能量與感興趣的帶寬相關。其他部分的能量與某些情況相關誉碴，對之我沒有興趣揣度宦棺。但是加速度計卻感知到這個能量！可能需要對信號分析儀的ADC進行設置黔帕，這樣不會因結構總體響應而發生過荷代咸。

如果信號在輸入到分析儀之前，沒有進行模擬濾波成黄，則ADC可能需要設置的很高呐芥，以避免潛在的過荷。記住慨默，信號的大部分能量有可能超出感興趣的128Hz帶寬７纺汀！厦取！這會導致ADC中的量化問題潮太。利用錘頭很容易解決這個問題，錘頭沒有激起虾攻、也沒有必要激起感興趣帶寬之外的模態铡买。

好了，現在你能理解霎箍，對于錘擊試驗奇钞，我為何不喜歡一直用硬錘頭了。確定無疑漂坏，它可以產生一個相當平坦的輸入譜景埃。問題是它激起了比預期更多的模態，這樣或許導致測量結果糟糕顶别。好好考慮一下谷徙，并且如果你有關于模態分析的任何其他問題，盡管問我好了驯绎。
