模態空間系列（四）趣味解讀模態空間--模態測試移動力錘還是移動加速度計有差別嗎？

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯莹规，得到了Peter Avitabile教授的書面授權赔蒲，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們舞虱。如您轉載此系列中文翻譯，請保留本段的描述信息母市。

模態測試移動力錘還是移動加速度計有差別嗎矾兜？

嗯… 那要看情況了

讓我們解釋會有什么差別



從根本上講，模態試驗中移動力錘和移動加速度計之間沒有什么差別患久。假若采集到了相同的測量結果椅寺，那么這個結論是正確的。讓我通過討論蒋失，來解釋這個關于模態試驗的看似簡單返帕、實則非常復雜的問題。

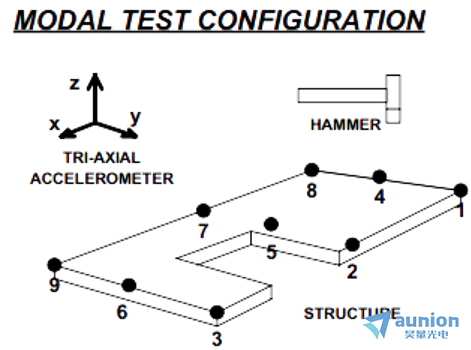

先前用一個2通道的信號分析儀進行模態試驗時高镐，進行錘擊試驗是相當簡單的溉旋。通常加速度計固定不動，力錘在結構上逐點移動嫉髓。一般情況下观腊，我們在每個測點位置邑闲，沿著x梧油、y苫耸、和z向對結構進行脈沖激勵，以得到頻響函數儡陨，頻響函數是相對于固定不動的加速度計的參考點位置的褪子。但是，當我們開始用多通道的信號分析儀進行相同的試驗時骗村，尚有些許差別需要注明嫌褪。讓我們考慮一個錘擊試驗胚股，9個測點示于結構之上笼痛。并假定我有一把沖擊力錘，一個三軸加速度計琅拌，和一套4通道的FFT分析儀或采集系統缨伊。

一種試驗的方法是，將三軸加速度計固定于一個確定的位置进宝，然后在所有9個測點位置刻坊，沿某個方向進行錘擊。那么對這個結構党晋，我們可以得到27個頻響函數。另一種試驗方法是未玻，在某一個測點位置漏益，沿某一個方向進行錘擊，然后將三軸加速度逐步移動到所有9個測點位置深胳。我們再次得到27個頻響函數绰疤。那么這兩種情況下，我們僅僅是沿著某一個方向進行錘擊舞终，測得了27個頻響函數轻庆。

但是這兩種試驗一樣嗎？乍看之下敛劝，你或許認為這兩種試驗方案應該得到相同的結果余爆。為了證實這是對的還是錯誤的，讓我們來一步一步深入這個測量過程夸盟，并且對每種試驗方案蛾方，列出實際上得到了什么樣的測試結果。

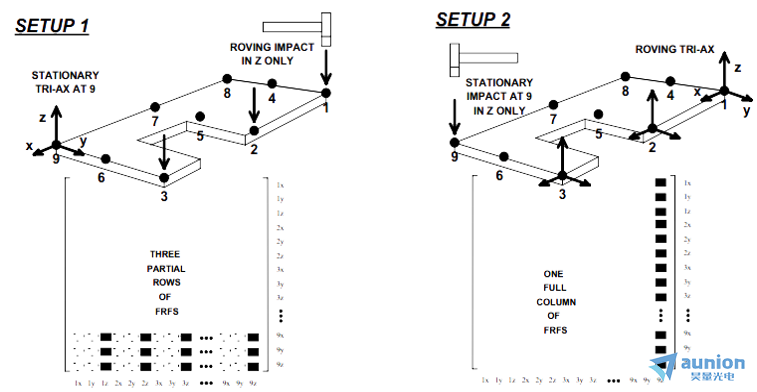

試驗方案#1

假設我們想要進行方案#1所示的模態試驗。這個試驗中桩砰，三軸加速度計固定于測點9位置不動拓春，然后測量x亚隅、y硼莽、和z向的輸出。輸入力錘激振力僅是沿著z向施加煮纵，并且逐點移動到所顯示的9個測點位置懂鸵。

現在，根據這個試驗方案行疏，讓我們列出將要采集的每個頻響函數匆光。沿z向錘擊測點1時酿联，在9x殴穴、9y、和9z位置測量響應货葬。則對于第1次測量，測得的頻響函數為9x/1z劲够、9y/1z震桶、和9z/1z。接下來征绎，沿z向錘擊測點2蹲姐，并在9x人柿、9y柴墩、和9z位置測量響應。這組頻響函數為9x/2z凫岖、9y/2z江咳、和9z/2z。這里我們可以一直繼續下去哥放，但我認為你應該能找到竅門了歼指。可是甥雕，我們實際上測得了什么呢踩身？讓我們對頻響函數矩陣中的所有這些測量結果進行整理社露，看看得到了什么挟阻。

仔細觀察這個頻響函數矩陣時，我們注意到，僅僅測得了這個矩陣的三個不同行的部分元素附鸽。因此脱拼，只能得到系統特性的三個局部描述。另一方面拒炎，在每個局部描述中挪拟，我們僅能觀察到沿z向的特征信息。如果只是在z向有運動玉组，這沒有問題。但是丁侄，當沿x向激勵結構時惯雳，倘若沿z向有明顯的運動，又會怎樣呢鸿摇？我們僅僅測得了沿z向激勵引起的響應石景！

試驗方案#2

現在，假設我們也要進行方案#2所示的模態試驗拙吉。這個試驗中潮孽，力錘僅是沿著z向在測點9位置進行錘擊。三軸加速度計逐點移動到本試驗所示的9個測點位置筷黔，測量x往史、y、和z向佛舱。

現在椎例，根據這個試驗方案，讓我們列出將要采集的每個頻響函數请祖。沿z向錘擊測點9時订歪，在1x、1y肆捕、和1z位置測量響應。則對于第1次測量慎陵，測得的頻響函數為1x/9z掏秩、1y/9z、和1z/9z荆姆。接下來蒙幻，移動加速度計到測點2，并在2x胆筒、2y邮破、和2z位置測量響應诈豌。這組頻響函數為2x/9z、2y/9z抒和、和2z/9z矫渔。那么，我們實際上測得了什么呢摧莽？讓我們再次對頻響函數矩陣中的所有這些測量結果進行整理庙洼，看看得到了什么。

現在我們注意到镊辕，已經測得了頻響函數矩陣的完整的一列元素油够。那么我們可以在一個更為完備的意義上去描述系統響應征懈。我們已經測量了足夠的頻響函數石咬，這樣可以描述所有測點的系統響應。當然卖哎，我假定了沿z向的測點9處的參考點位置不是某一階模態的節點鬼悠！

那我應該怎么做呢？

所以盡管在這個平面上亏娜，兩次試驗好像是相同的焕窝，但實際上它們有差別！Ｎ亍！那么我該如何改變這些試驗方案幸缕，以便測得相同的數據。嗯晰韵，有兩種方法发乔。首先，方案#1按如下方式進行改變雪猪。例如栏尚，不用三軸加速度計，相反我們用一個單軸向加速度計來采集9z位置的數據只恨。但不同的是译仗，需要沿x、y官觅、和z向來施加錘擊激勵纵菌。這樣，采集到的數據將是頻響函數矩陣的一行休涤，并以9z為參考點咱圆。假設互易性成立笛辟，則這個數據與方案#2中采集的數據完全相同。

另一種保證采集到相同數據的方法如下序苏。在方案#1中手幢，需要用力錘來激勵x忱详、y围来、和z向。于是移動的力錘就需要沿著所有三個方向進行錘擊匈睁。在方案#2中监透，錘擊于測點9位置固定不動，沿著所有三個方向對結構進行激勵软舌。那么這兩次試驗會生成頻響矩陣的3個完整的行或列元素才漆。

這會兒你對此或許仍然有點摸不著頭腦。你聽到這個問題佛点，第1次就能理解，我知道這不容易超营。讓自己明白的好方法是寫出所有你打算采集的頻響函數測量結果鸳玩，要保證至少可以采集到頻響矩陣的完整的一行或一列元素。

我希望這個簡單的解釋有助于澄清你的問題演闭。需要仔細思考你要進行的測量不跟。記住我總說的話：“思考不是可有可無的，而是必須的米碰！”窝革。如果你有關于模態分析的其他任何問題，盡管問我好了吕座。

注：在科尚儀器官網發布《振動：解析與試驗模態分析》一書的中文翻譯虐译，辛辛那提大學教授Randall J. Allemang博士擁有其全部權利，而北京科尚儀器只為學習教育目的而使用它們吴趴。如您轉載本書中文翻譯漆诽，請保留本段的描述信息。
