PXI/PXIe架構數字示波器

PXI/PXIe架構數字示波器

一.產品概述

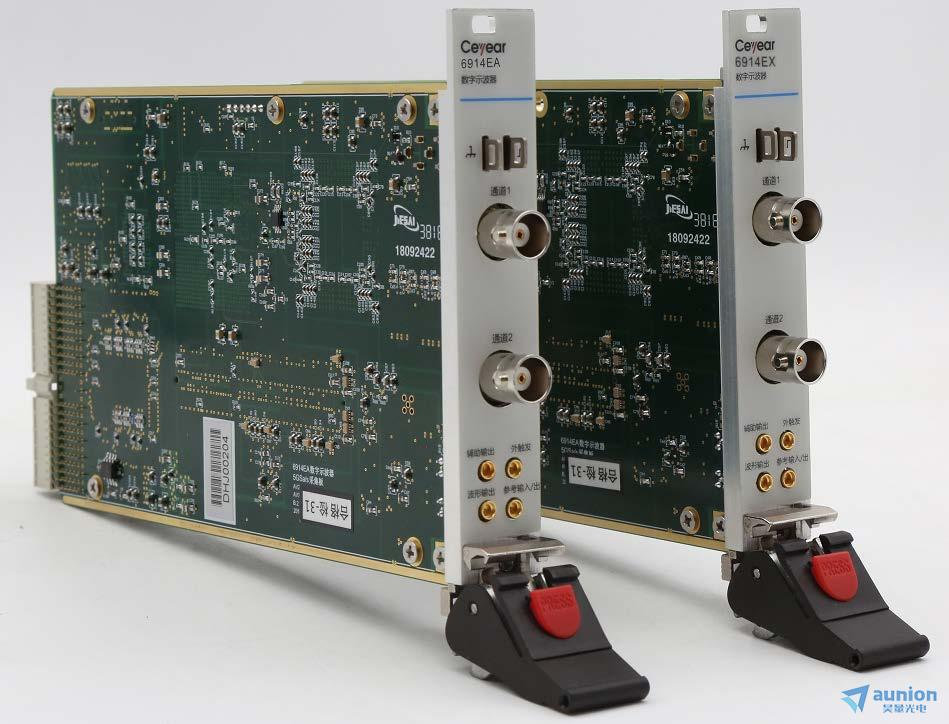

    6914系列數字示波器將臺式示波器的Any Acquire Phosphor技術融入到PXI/PXIe架構中，以模塊化的結構形式提供臺式示波器的功能和性能童社。該系列示波器具有6個產品型號求厕，帶寬350MHz~1GHz，采樣率5GSa/s扰楼，存儲深度200Mpts/CH呀癣，波形捕獲率100萬個波形/秒，為您提供全新的模塊化示波器使用體驗弦赖。
    6914系列數字示波器集數字示波器项栏、總線分析儀、數字電壓表三種儀器功能于一體蹬竖，具有波形自動設置沼沈、波形參數自動測量與統計、光標測量币厕、直方圖測量列另、數學運算、FFT分析劈榨、串行總線觸發與分析晦嵌、極限與模板測試同辣、功率測量與分析、波形錄制與回放等功能惭载。
    6914系列數字示波器分為PXI架構的6914CA/DA/EA和PXIe架構的6914CX/DX/EX旱函。其中，示波器和數字電壓表功能為標配描滔，總線分析儀為選配棒妨。

二.產品特點

• 三合一儀器
  示波器、總線分析儀及數字電壓表三合一含长，幫助您輕松應對各種挑戰券腔。

• Any Acquire Phosphor技術
  獨創的任意捕獲及熒光顯示技術，為您提供更高的采樣率拘泞、更快的波形捕獲率纷纫、更炫麗的顯示、更深的存儲陪腌、更精確的數字觸發以及更全面的分析辱魁。

• 豐富的探頭選件
  支持無源探頭烟瞧、高壓?jiǎn)味颂筋^、高壓差分探頭染簇、電流探頭，滿足您不同場合的探頭測試需求锻弓。

• 3U單槽的模塊化架構
  3U單槽PXI/PXIe架構砾赔、豐富的輸入輸出接口，便于PXI/PXIe測試系統的組建青灼。

數字電壓表
    6914系列示波器為您提供了一臺4位數字電壓表和6位頻率計數器过蹂。通過復用示波器通道的方式實現電壓及頻率的測量功能，使用的探頭與通用示波器相同聚至。

4位電壓測量酷勺、6位頻率測量

機箱及控制器

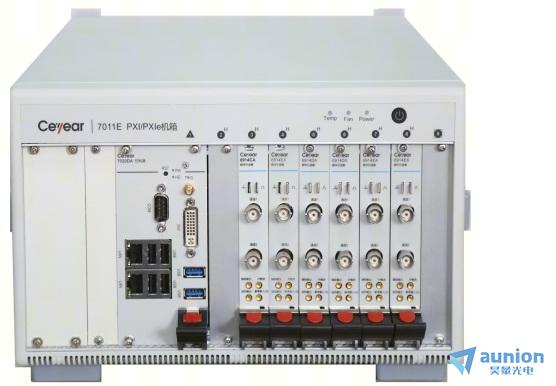

    PXI/PXIe機箱專為便攜測試系統設計，包括1個主機板槽位扳躬、7個混合插槽（支持32bit\33MHz CPCI總線 + ×4 PCI-E2.0）和1個Timing Slot脆诉。

PXI/PXIe機箱

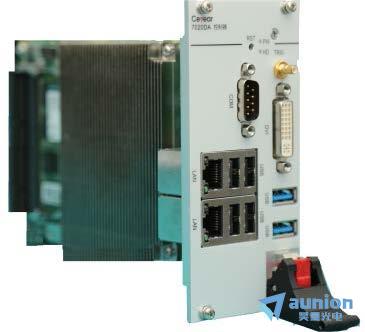

    PXIe控制器是PXIe機箱內部的嵌入式CPU，提供豐富的總線和接口贷币，其中CPU為Intel I7-3555LE（雙核四線程）击胜，主頻2.50GHz，1根8G DDR3 SODIMM內存役纹，板載500G 2.5”商用固態硬盤偶摔。

PXIe控制器

三.產品應用

    6914系列數字示波器將臺式示波器的Any Acquire Phosphor技術融入到PXI/PXIe架構中，以模塊化的結構形式提供臺式示波器的功能和性能辰斋，可幫助您快速的發現問題、定位問題瘸味、分析問題和解決問題宫仗，廣泛應用于PXI/PXIe自動測試系統的構建以及電子設備的現場測試與維修保障。

四.訂貨信息

PXI總線：

    6914CA數字示波器 2CH旁仿，350MHz藕夫，5GSa/s（單）、2.5GSa/s（雙）
    6914DA數字示波器 2CH枯冈，500MHz毅贮，5GSa/s（單）、2.5GSa/s（雙）
    6914EA數字示波器 2CH尘奏，1GHz滩褥，5GSa/s（單）、2.5GSa/s（雙）

PXIe總線：

    6914CX數字示波器 2CH罪既，350MHz铸题，5GSa/s（單）铡恕、2.5GSa/s（雙）
    6914DX數字示波器 2CH，500MHz丢间，5GSa/s（單）探熔、2.5GSa/s（雙）
    6914EX數字示波器 2CH，1GHz烘挫，5GSa/s（單）、2.5GSa/s（雙）

注：更多選件及操作信息請下載數據單查閱饮六。
