超快啁啾反射鏡
超快啁啾反射鏡是一種用于超快激光領域的光學元件虹曙。它通過特殊設計的多層膜結構，使不同波長的光在反射時具有不同的延遲鸦难，從而實現對超短激光脈沖的色散補償根吁，具有高反射率、精確色散控制和寬帶特性等優點合蔽，能有效壓縮脈沖寬度击敌，在超快激光系統、激光加工拴事、生物醫學成像等領域有著廣泛應用沃斤。

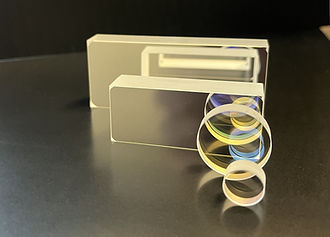

昊量光電新推出針對266nm， 515nm, 800nm刃宵， 1030nm和1450nm不同中心波長而不同設計和圖層的超快啁啾反射鏡衡瓶，以確保優異的脈沖壓縮∩ぃ基板尺寸從?1/2“到85x35毫米哮针；更大孔徑>?3”可根據要求提供。采用few cycle少周期技術對涂料進行了廣泛的測試坦袍，性價比更高十厢。
| 類型 | 中心波長 | 波長范圍 | GDD | 庫存尺寸 | 成對 |
| DISPersive mirrors | 266 nm | 240 nm - 270 nm | - 60 fs2 | ?1'' | No |
| chirped mirrors | 515 nm | 430 nm - 660 nm | -34 fs2 | ?1'', 60x25 mm, 85x25 mm | Yes |
| Chirped mirrors | 800 nm | 500 nm - 1000 nm | -40 fs2 | ?1'', ?75 mm, 60x25 mm, 85x35 mm | Yes |
| Chirped mirrors | 1030 nm | 1010 nm - 1060 nm | -500 fs2 | ?1/2'', ?1'', 60x25 mm | No |
| Chirped mirrors | 1030 nm | 960 nm - 1100 nm | -200 fs2 | ?1'', 60x25mm, 85x25 mm | No |
| Chirped mirrors | 1030 nm | 925 nm - 1150 nm | -50 fs2 | ?1'', 35x20 mm, 60x25 mm | No |
| Chirped mirrors | 1030 nm | 600 nm - 1300 nm | -58 fs2 | ?1'', 60x25 mm, 80x25 mm | Yes |
| Chirped mirrors | 1450 nm | 1200 nm - 1600 nm | -35 fs2 | ?1'' | No |

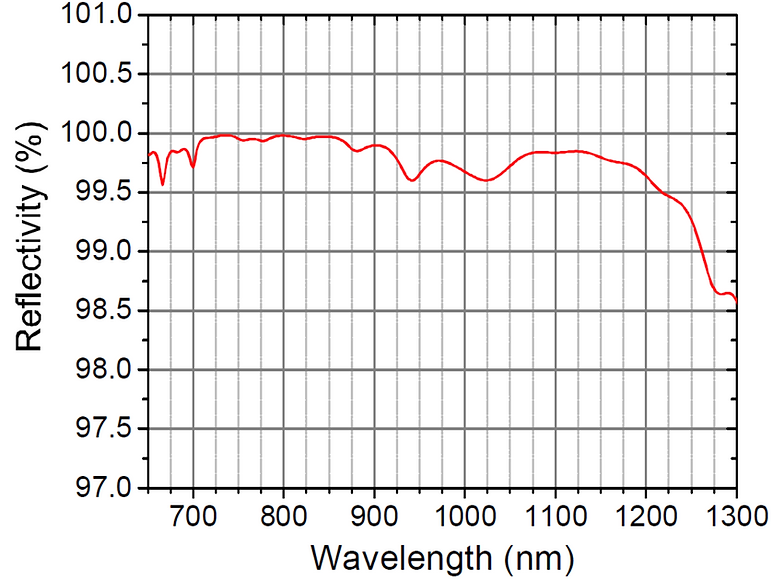

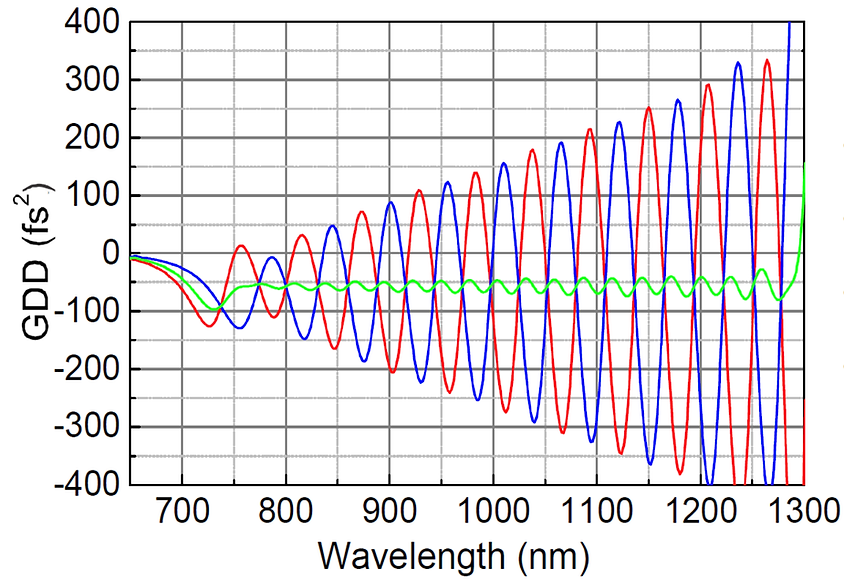

啁啾鏡對的波長范圍：600nm- 1300nm
HR 600-1250nm > 99.0%
GDD@1030nm: -58 fs2
入射角：7°； 襯底平面度: λ/ 10 @533nm捂齐； 表面質量:10^-5 scratch-dig
大小: 從?1”到80x25mm; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分蛮放； 基質: 熔融石英； 注意: 成對的鏡子

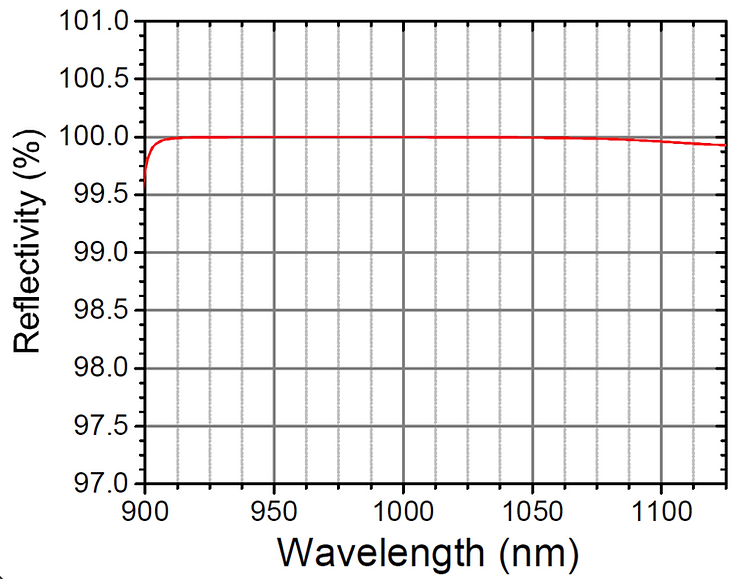

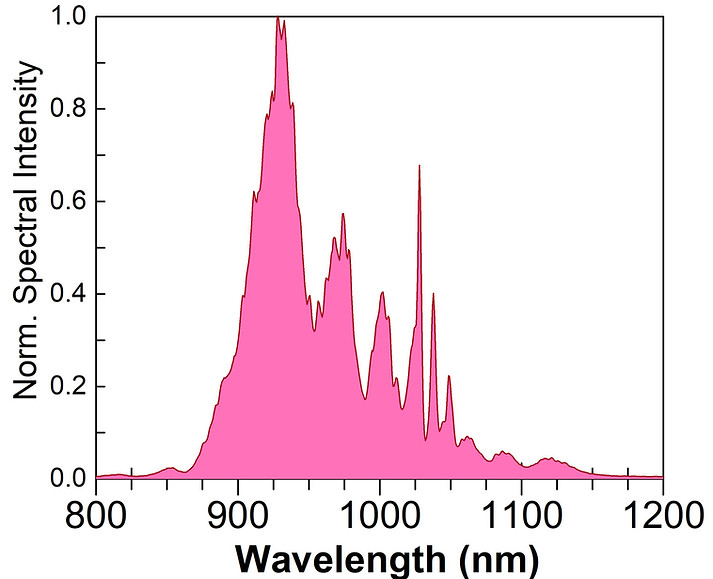

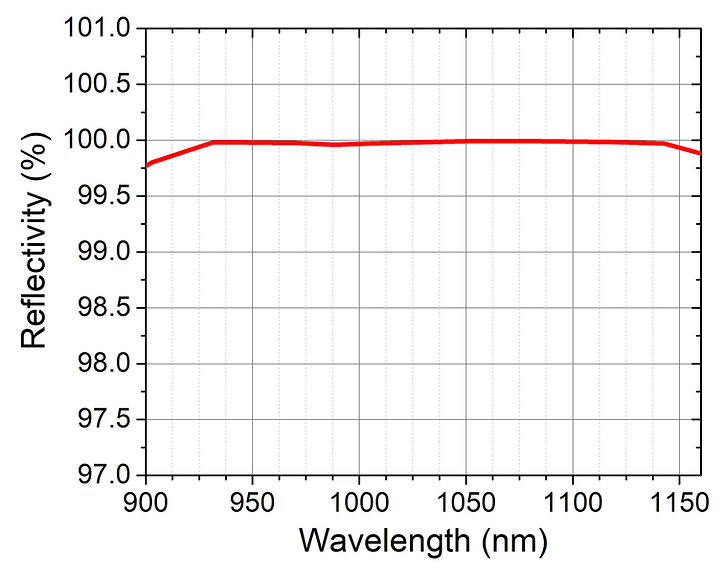

啁啾反射鏡的波長范圍：925nm - 1150nm
HR 925-1150nm > 99.9%
GDD@1030nm: -50 fs2
入射角：9°奠宜； 襯底平面度: λ/ 10 @533nm包颁； 表面質量:10^-5 scratch-dig
大小: ?1",35x20mm,60x25mm; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分瞻想； 基質: 熔融石英； 注意: 非成對的鏡子

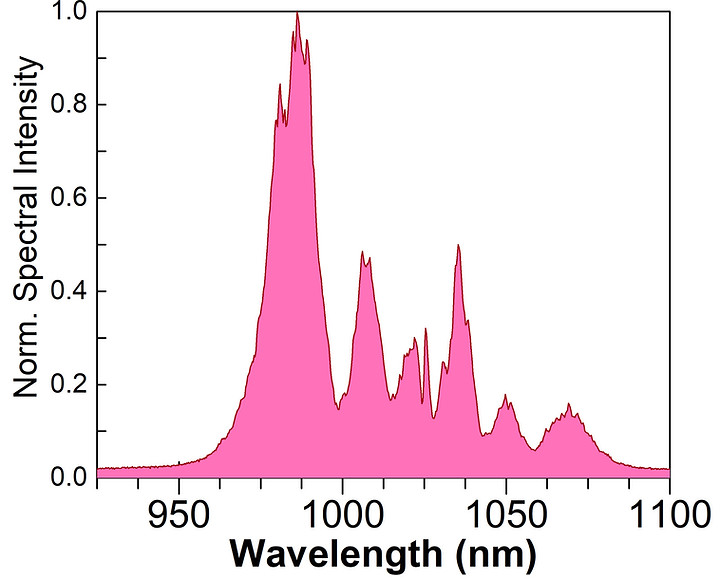

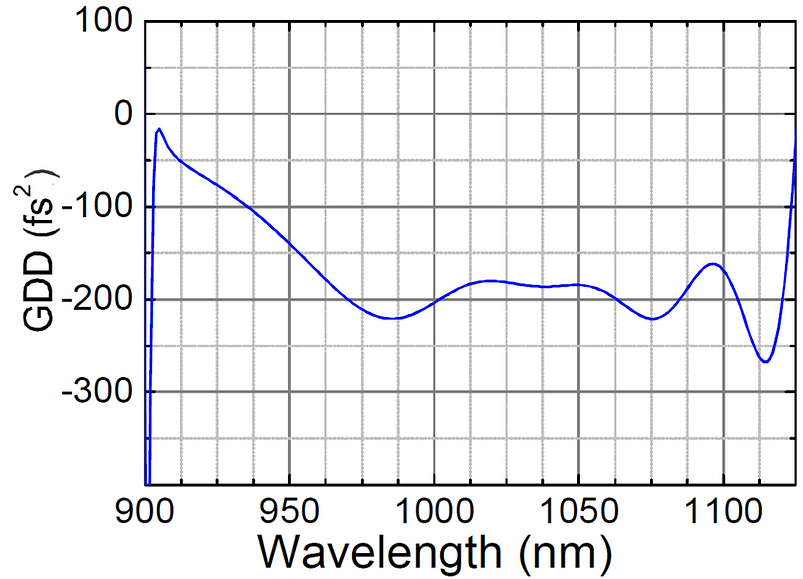

啁啾反射鏡的波長范圍：960nm - 1100nm
HR 950-1080nm > 99.9%
GDD@1030nm: -200 fs2
入射角：10°娩嚼； 襯底平面度: λ/ 10 @533nm蘑险； 表面質量:10^-5 scratch-dig
大小: ?1",85x25mm; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分； 基質: 熔融石英待锈； 注意: 非成對的鏡子

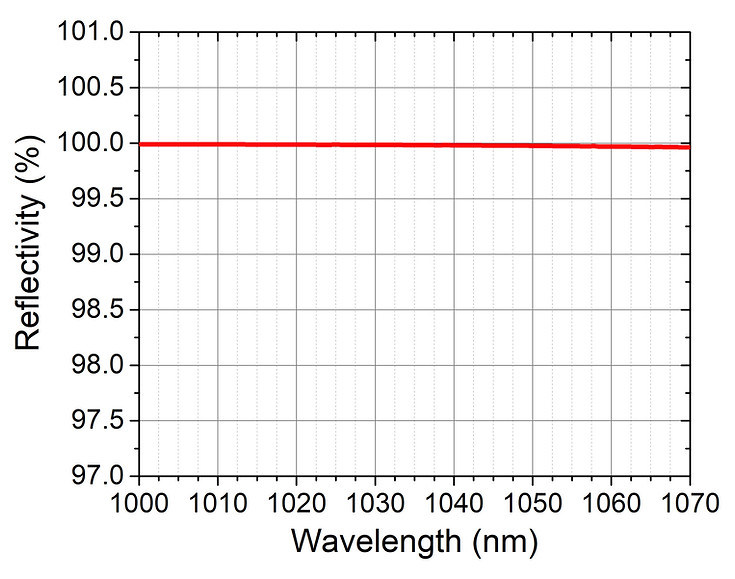

啁啾反射鏡的波長范圍：1010nm - 1060nm
HR 1010-1060nm > 99.95%
GDD@1030nm: -500 fs2
入射角：0-10°漠其； 襯底平面度: λ/ 10 @533nm嘴高； 表面質量:10^-5 scratch-dig
大小: ?1/2",?1",60x25mm; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分竿音； 基質: 熔融石英； 注意: 非成對的鏡子

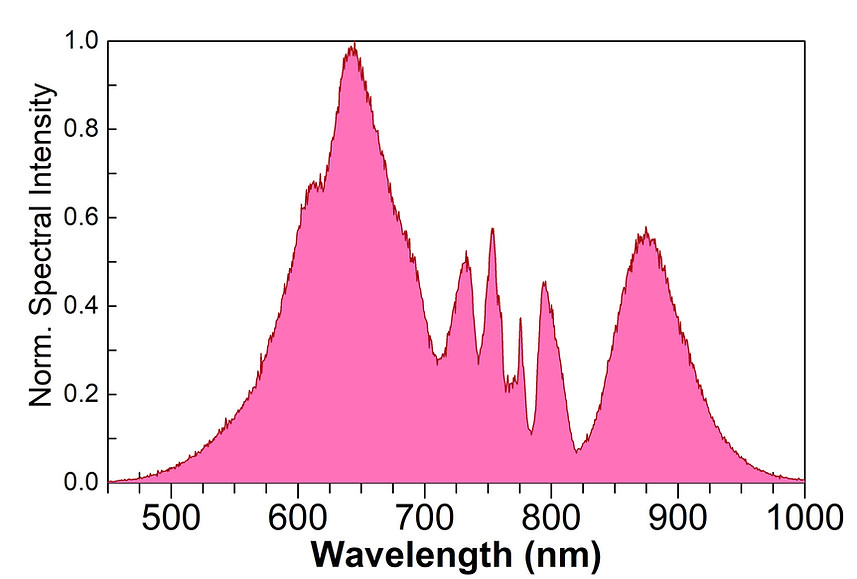

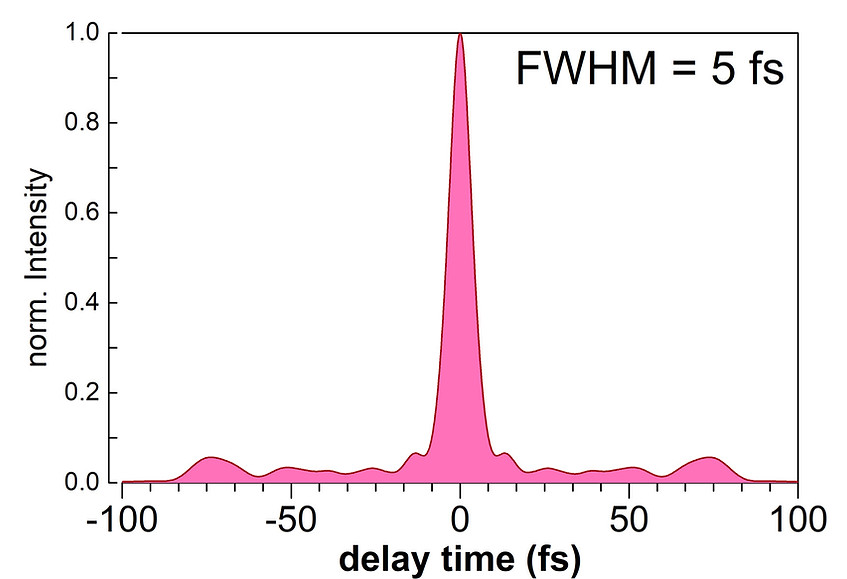

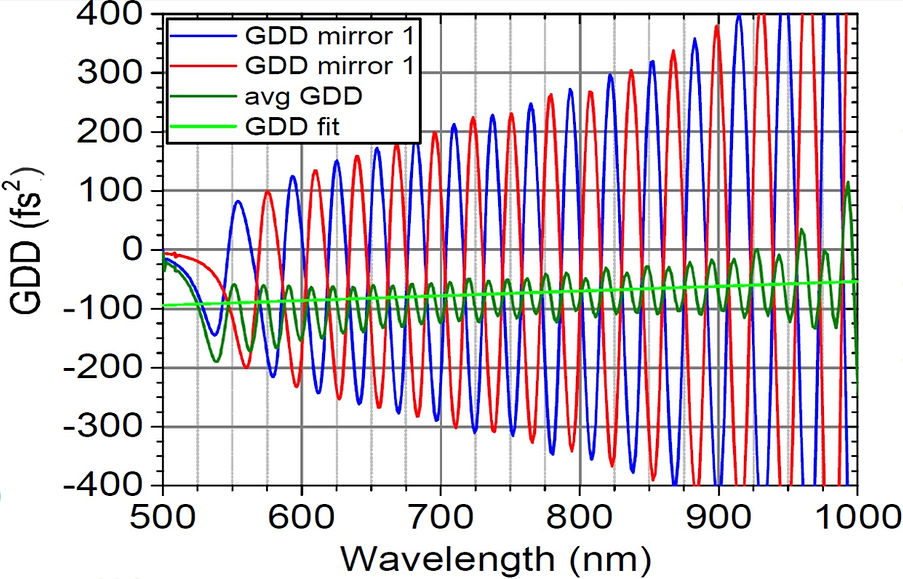

啁啾鏡對的波長范圍：500nm- 1000nm,支持低至3fs

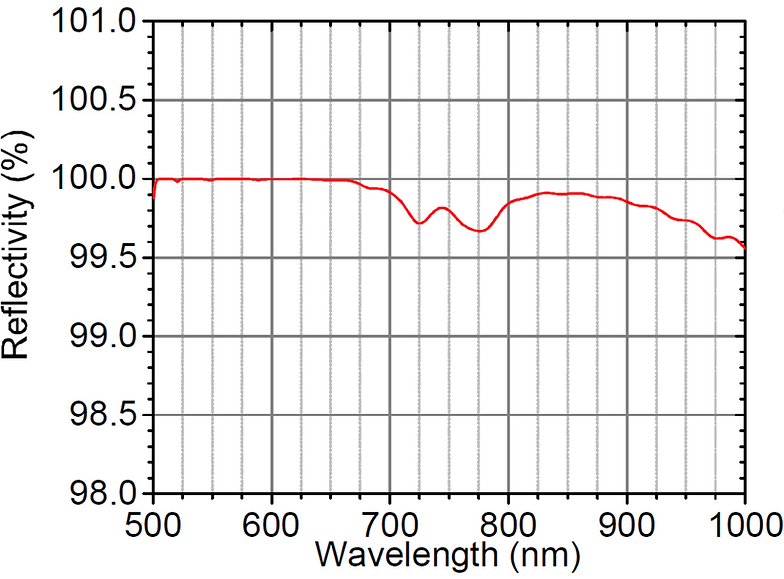

HR 500-1000nm > 99.5%
GDD@800nm: -40 fs2
入射角：5°拴驮； 襯底平面度: λ/ 10 @533nm春瞬； 表面質量:10^-5 scratch-dig
大小: 從?1”到80x35mm; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分； 基質: 熔融石英套啤； 注意: 成對的鏡子

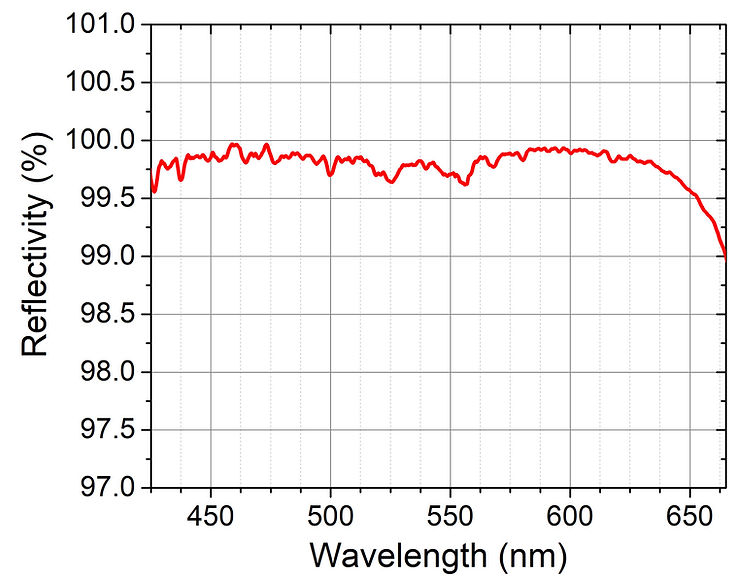

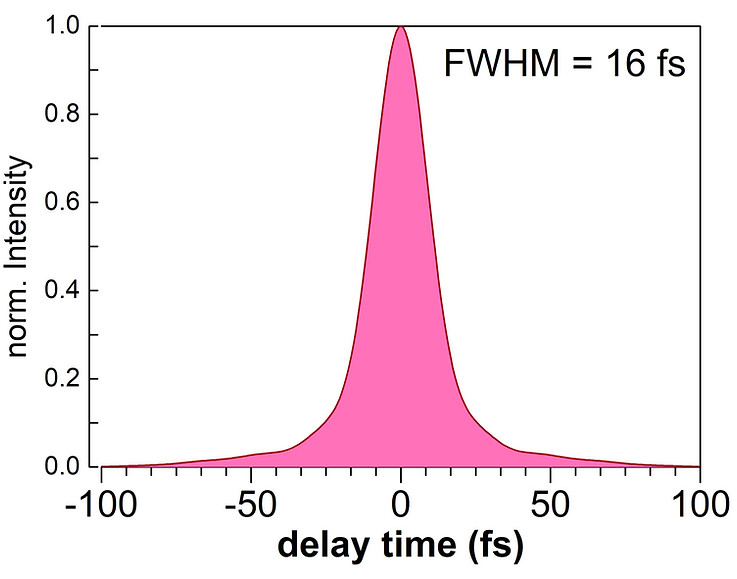

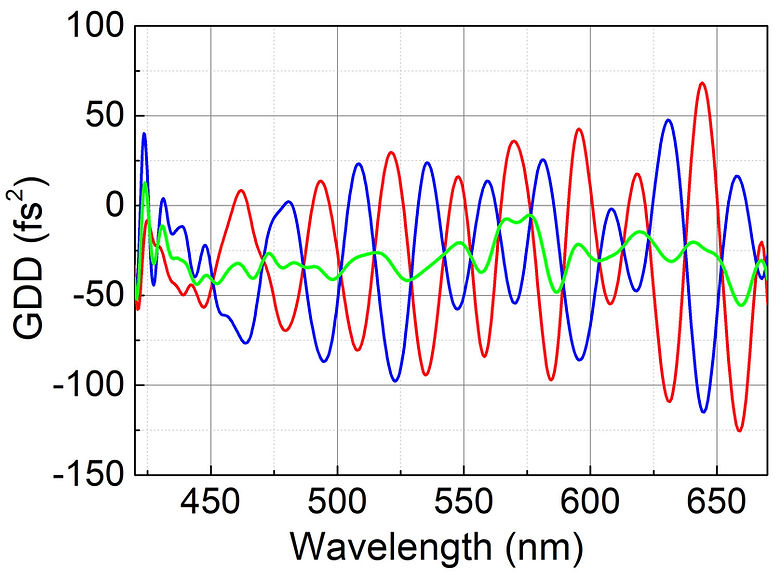

啁啾鏡對的波長范圍：430nm- 660nm
HR 430-660nm > 99%
GDD@515nm: -34 fs2
入射角：7°宽气； 襯底平面度: λ/ 10 @533nm； 表面質量:10^-5 scratch-dig
大小: ?1”;60x25mm;80x35mm; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分潜沦； 基質: 熔融石英萄涯； 注意: 成對的鏡子

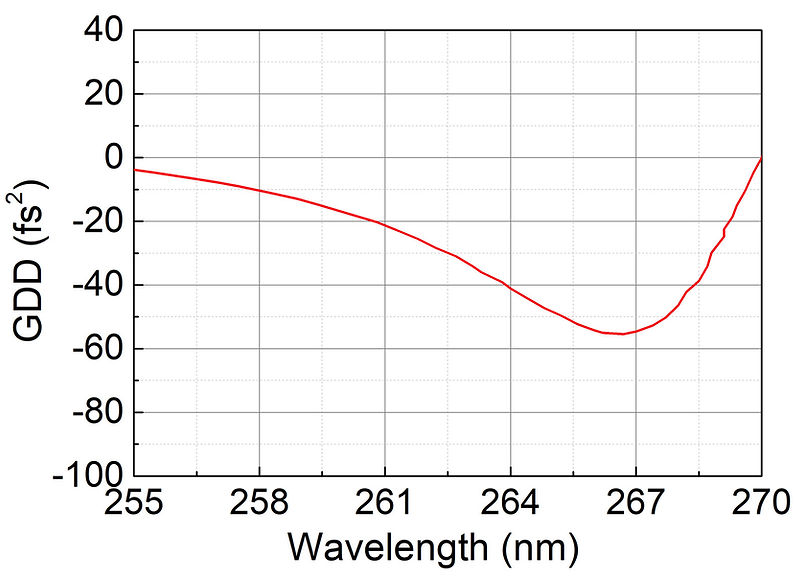

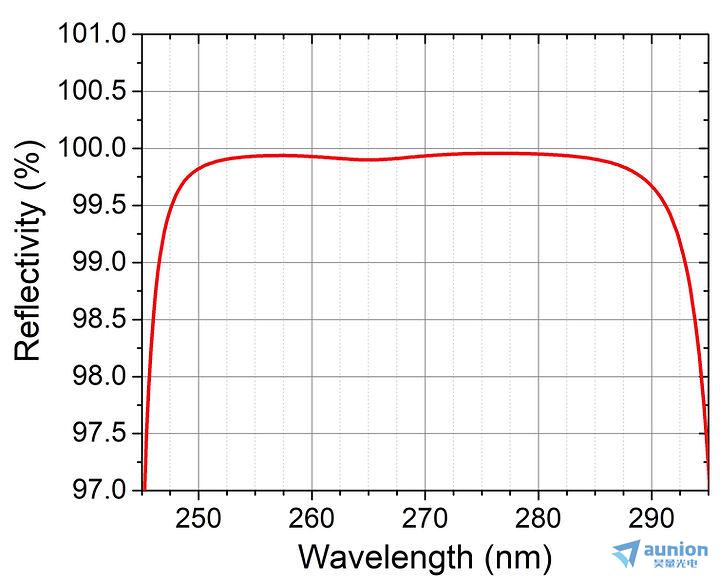

266nm色散鏡:支持低至30fs@266納米,工作波長240nm - 270nm可選
HR 250-280nm > 99.8%
GDD@266nm: -60fs2
入射角：20°； 襯底平面度: λ/ 10 @533nm唆鸡； 表面質量:10^-5 scratch-dig
大小: ?1; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分涝影； 基質: 熔融石英； 注意: 非成對的鏡子

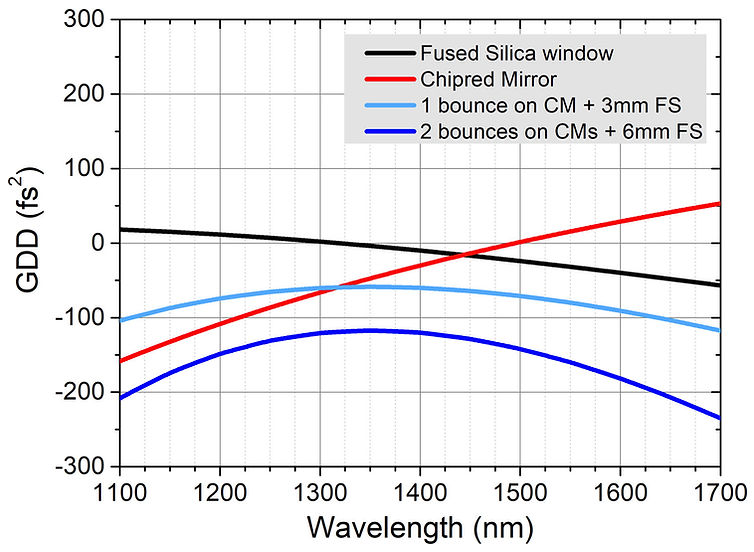

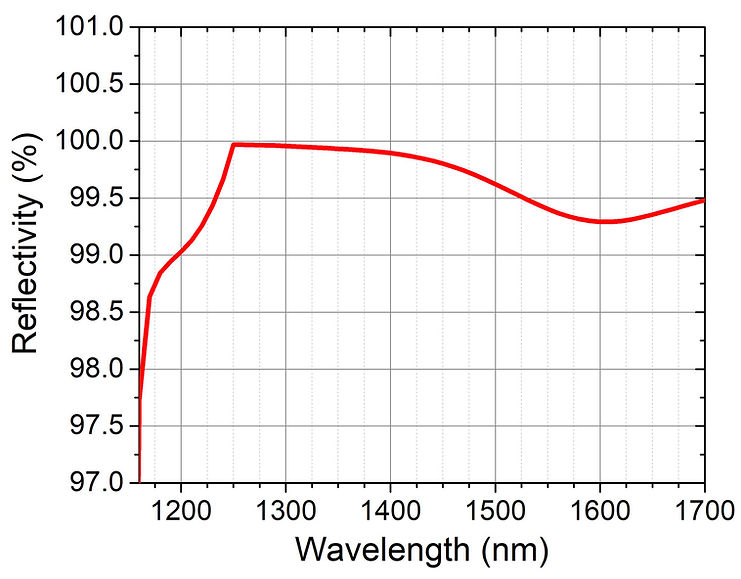

1450n壓縮鏡：用于1450 nm的短周期脈沖的壓縮鏡争占。反射鏡的設計是在給定的中心波長補償GDD和TOD燃逻。在1450 nm處，每次反射的色散為-30fs2和-350fs3臂痕。通過改變反射鏡的反射次數和采用熔融二氧化硅伯襟、氟化鈣或其他玻璃進行微調，可以在1200 nm - 1600 nm范圍內調諧中心波長握童。
HR 1200-1700nm > 99%
GDD@1450nm: -30fs2
入射角：10°姆怪； 襯底平面度: λ/ 10 @533nm； 表面質量:10^-5 scratch-dig
大小: ?1; 通光孔徑: > 85%; 直徑公差: + 0/-0.1mm
并行性: 楔形<5角分澡绩； 基質: 熔融石英稽揭； 注意: 非成對的鏡子
