博覽：2011 Optics Express 空間光干涉顯微鏡(SLIM)
技術背景：
相襯顯微鏡可以無需染色觀察相位物體碌宴。大多數的活細胞是透明的(即相位物體)，光的吸收和散射都很弱蒙畴，由細胞厚度或折射率變化來改變?nèi)肷涔獠ǖ奈幌喾植挤×汀６搜壑荒芨惺芄鈴?qiáng)的變化呜象，不能辨別位相變化。 解決這一困難需要將位相變化轉化為強度的變化碑隆。生物學家采用對透明細胞的染色技術達到這一目的恭陡。但是，染色會對細胞的健康上煤、結構等帶來一系列影響休玩，使得我們不能在顯微鏡下如實的觀察細胞的生命過程。Zernike發明的相襯顯微鏡通過改變直接透射光和相位物體微弱的散射光之間的位相關系劫狠，將空間的位相變化轉換成人眼可觀測的強度變化拴疤，使得透明相位物體無需染色即可清晰的觀察其內部細節。然而独泞，相襯顯微鏡只能定性觀察呐矾，不能得到定量的結果。
定量結果需要定量相位成像懦砂。定量相位成像最近已成為一個活躍的領域蜒犯，并提出了各種實驗方法≤癖欤可以用于細胞成像和全局細胞參數的評估罚随，如干物質質量、平均折射率和組織切片的統計參數等羽资。
當前不足：
定性的相襯顯微鏡無法量化待測樣本的相位淘菩，而定量相位成像由于其通常使用激光照明，其產生的散斑使得圖像對比度無法與白光照明顯微的對比度相比削罩，且實驗裝置復雜和維護成本高瞄勾，限制了它在生物學領域的應用费奸。
文章創新點：
基于此弥激，美國伊利諾伊大學厄巴納-香檳分校的Zhuo Wang(第一作者)和Gabriel Popescu(通訊作者)等人提出一種空間光干涉顯微鏡(spatial light interference microscopy, SLIM)。其將Zernike相襯法與Gabor全息相結合愿阐，在揭示細胞結構的內源對比度的同時微服，可以呈現整個樣品的定量光程長。其主要特點有：
（1）圖像無散斑缨历，可實現0.3nm的空間靈敏光程測量以蕴。
（2）采用同軸干涉，可實現0.03nm的時間靈敏光程測量辛孵。
原理解析：

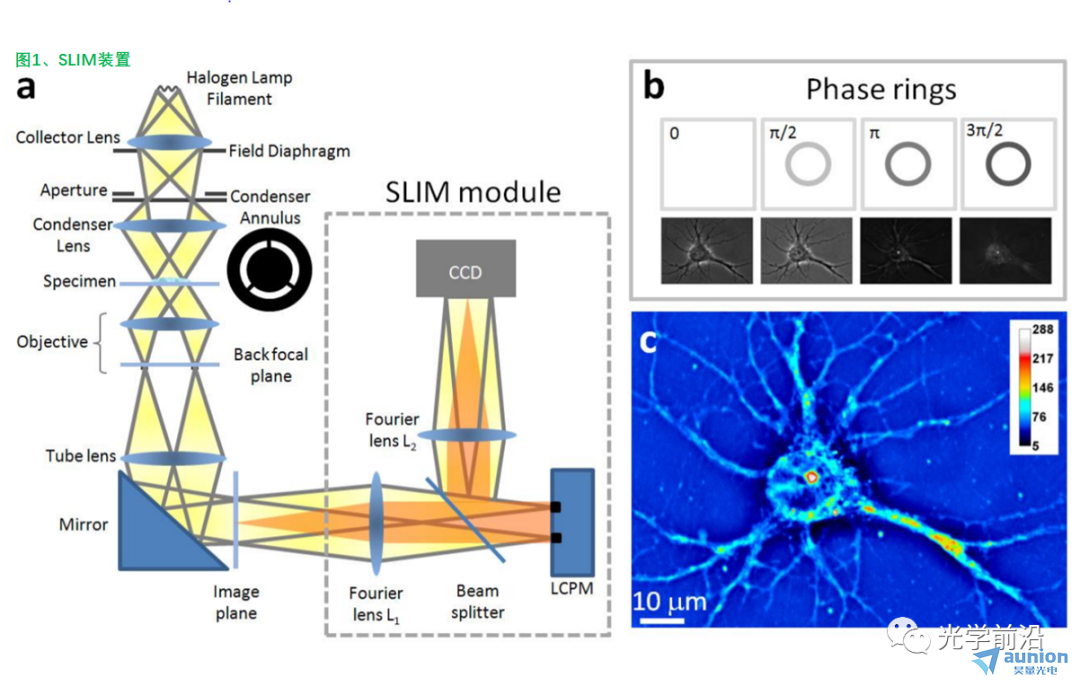

（1）SLIM裝置丛肮。SLIM通過在商業相襯顯微鏡的輸出像面附加一個額外的空間光調制模塊完成(如圖1a所示)。傅里葉透鏡L1將商業相襯顯微鏡中包含相移環的物鏡出瞳成像到反射式液晶相位調制器(LCPM)表面上魄缚，LCPM上的模式精確匹配相位環圖像的大小和位置宝与，從而精確控制像場的散射和非散射分量之間額外的相位延遲焚廊。具體來講，相襯顯微鏡讓樣品的散射光和非散射光之間產生π/2的相移习劫，而隨后的空間光調制模塊以π/2為增量咆瘟，進一步的增大相移量，并記錄下每一次相移時的圖像(如圖1b所示)诽里。憑借ccd記錄的4幅相移圖像袒餐，從而生成確定的定量相位圖像。圖1c是海馬神經元的定量相位圖谤狡。(數學原理見末尾附錄)
視頻1：活海馬神經元的 SLIM 成像

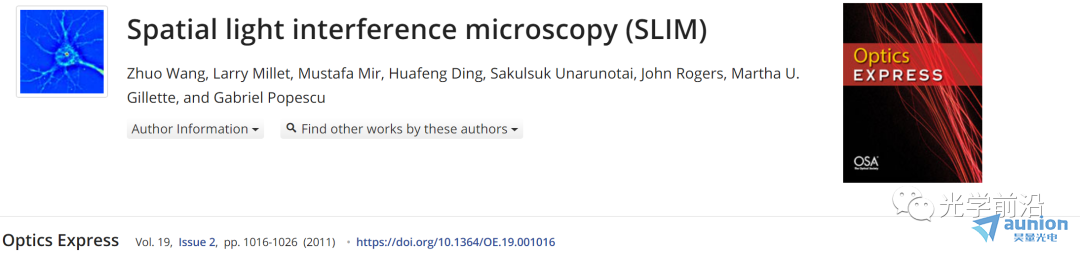

參考文獻：Zhuo Wang, Larry Millet, Mustafa Mir, Huafeng Ding, Sakulsuk Unarunotai, John Rogers, Martha U. Gillette, and Gabriel Popescu, "Spatial light interference microscopy (SLIM)," Opt. Express 19, 1016-1026 (2011)
DOI：https://doi.org/10.1364/OE.19.001016
附錄：
樣本的相位可以描述為：
n-n0是樣本與周?chē)橘|(zhì)的折射率差灸眼，h是樣本的局部厚度，λ是照明光源的中心波長墓懂。通過測量出相位幢炸，可以知道局部厚度h。本文的方法就是為了通過獲得相位反推厚度拒贱。
假設非散射光場為E0,散射光場為E1(x,y)宛徊，則CCD上的光強為：
ΔΦ(x,y)是E0和E1(x,y)之間的相差，nπ/2是空間光調制模塊附加的相位逻澳。以π/2為增量闸天，取4個值(即采集四幅強度圖像)。得到：
令
其中
從而
