博覽：2018 Science使用衍射深度神經網絡的全光機器學習

技術背景：

深度學習是發展最快的機器學習方法之一幔崖，它利用在計算機中實現的多層人工神經網絡對數據的表示和抽象進行數字化學習，并執行高級任務渣淤，與人類專家的表現相當甚至優于人類專家赏寇。深度學習的最新應用進展主要包括醫學圖像分析、語音識別价认、語言翻譯嗅定、圖像分類等。除了這些主流應用之外用踩，深度學習方法也被用于解決逆成像問題渠退。

當前不足：

當前的深度學習框架主要是在計算機中訓練及執行的，而受限于摩爾定律接近其物理極限脐彩，硅基計算機的性能增長已經逐漸達到不可持續的水平碎乃，急需新一代的計算模式。

文章創新點：

基于此丁屎，美國加州大學洛杉磯分校(UCLA)Aydogan Ozcan組的Xing Lin和Yair Rivenson(共同一作)提出了一種全光衍射深度學習框架荠锭。通過計算機訓練出其每一層的參數旱眯，然后使用3D打印加工晨川，組裝完成后可以光速完成特定的任務。作者展示了全光衍射深度學習網絡在分類任務和單位放大率成像應用中的能力删豺。

原理解析：

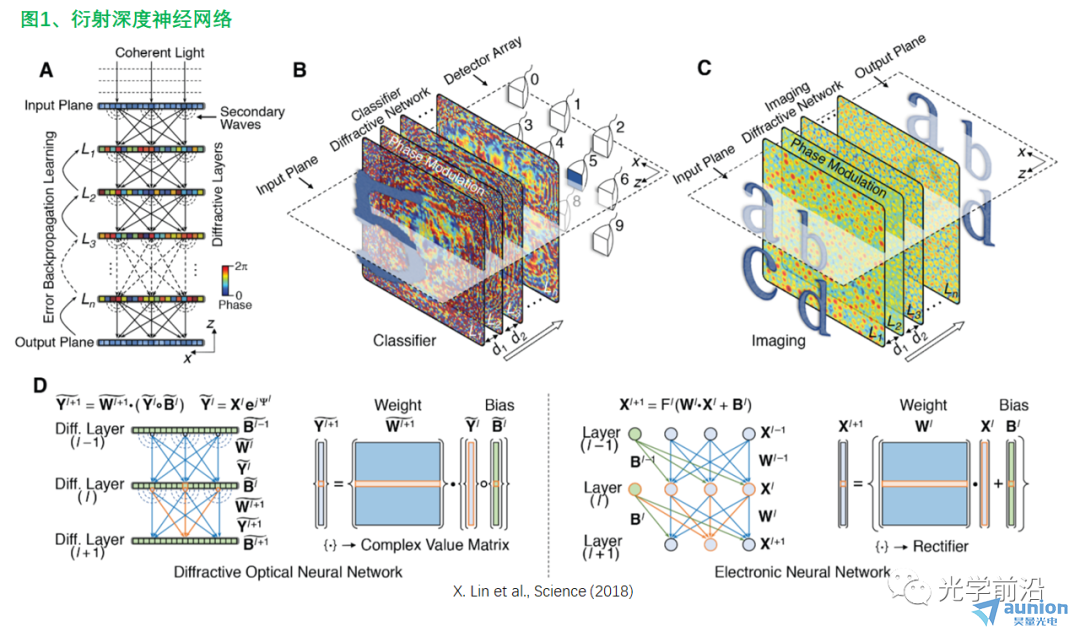

(1) 衍射深度神經網絡共虑。如圖1a所示，衍射深度神經網絡由多個透射(或反射)層組成呀页，每一層上的每一個點(可以理解為尺寸較大的像素,如300um尺寸妈拌，它也可以更小，從而增大單位面積上的像素數，即增加網絡的復雜性)都是一個神經元(具體物理原理是尘分，下一層的任一神經元所接收的光場是上一層每一個神經元所傳遞的帶有不同權重的相干球面子波的線性疊加猜惋。這個權重由衍射理論決定，求解過程使用角譜法求解)培愁。這個神經元具有復數值的透射(或反射)系數著摔。每層的這些透射/反射系數通過在計算機上使用深度學習的方法訓練得到。然后由3D打印制造出每一層定续，用于以光速執行特定的任務谍咆。圖1b是用于分類任務的衍射深度神經網絡，圖1c是用于成像任務的衍射深度神經網絡私股。圖1d是衍射深度神經網絡與傳統神經網絡之間的比較摹察。衍射深度神經網絡是乘性偏置項，即每一層每一個像素的調制系數倡鲸，衍射深度神經網絡的權重基于自由空間衍射傳播供嚎，電子神經網絡是指在計算機中虛擬實現的傳統神經網絡。

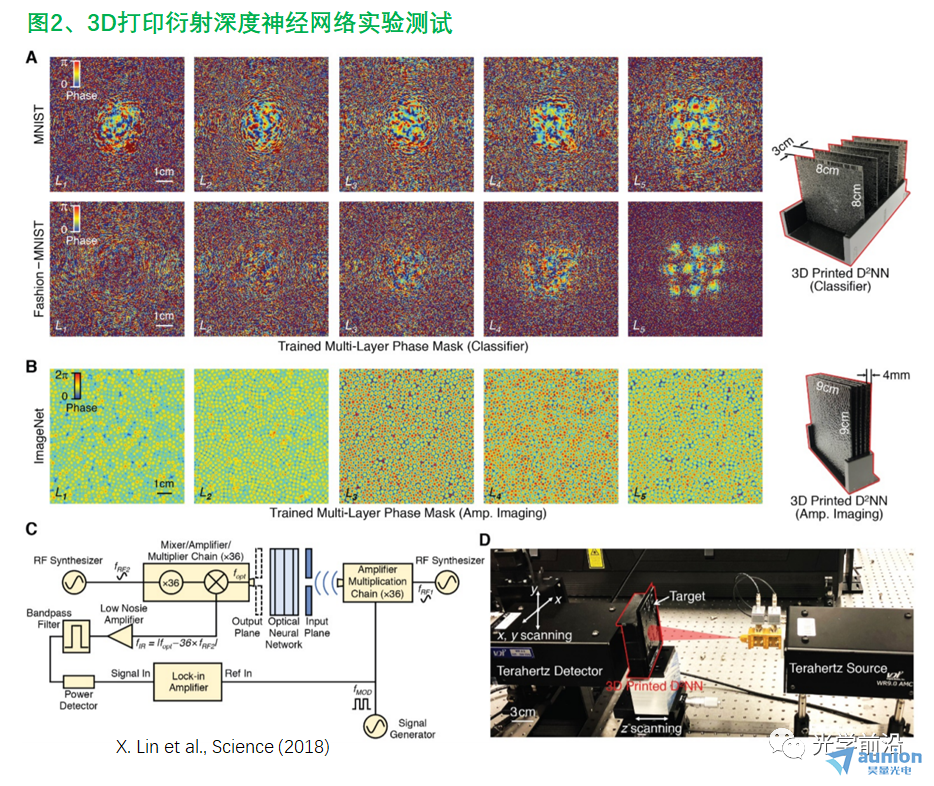

(2) 物理實現旦签。衍射深度神經網絡在計算機上訓練完成后查坪，需要3D打印的網絡層的3D模型用泊松表面重建(Poisson surface reconstruction,此法可以獲得較為平滑的表面模型，對噪聲有一定容忍度宁炫，是表面重建領域的主流方法)生成偿曙。最終，神經元的相位值在物理實現上轉化為這個神經元的物理厚度羔巢，3D打印材料使用VeroBlackPlus RGD875望忆。Meshlab軟件用于計算3D結構，并將其作為3D打印機(Objet30 Pro 3D, Stratasys Ltd, USA)的輸入竿秆。如圖2A和B是訓練出的網絡層及其3D打印的實物启摄。圖2C和D是實驗用太赫茲裝置。

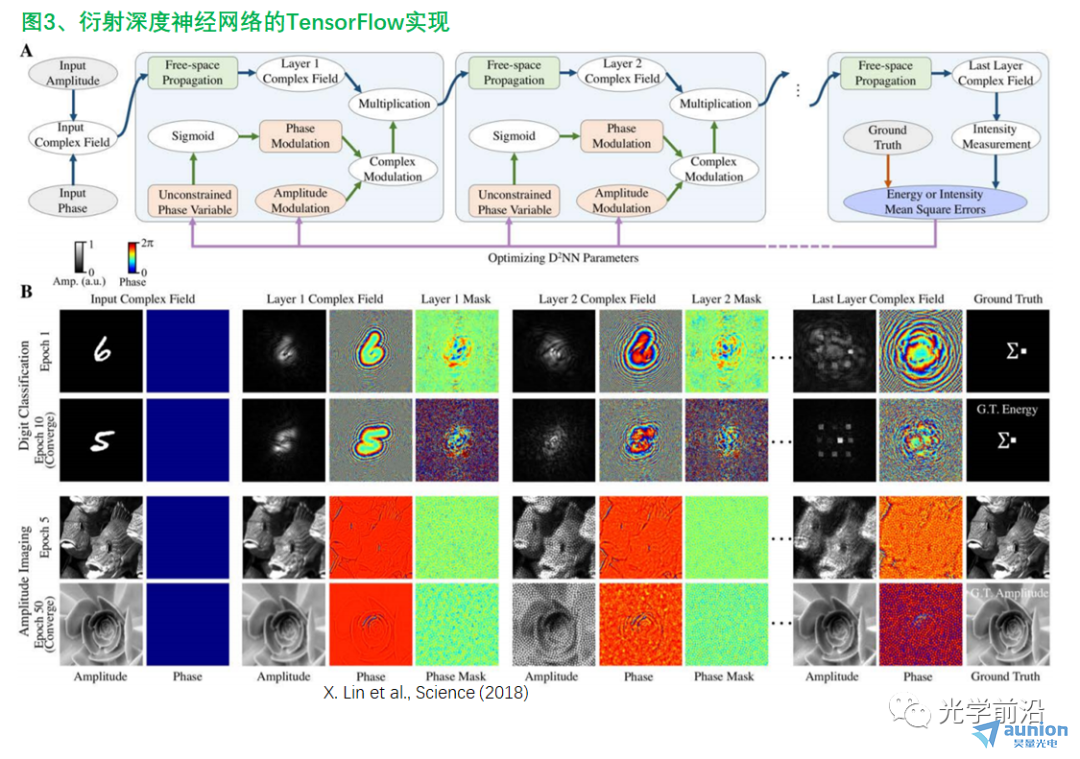

(3) 網絡訓練幽钢。如圖3A歉备，使用TensorFlow框架訓練網絡結構。因為使用相干照明匪燕，輸入信息可以在輸入平面被振幅和/或相位編碼蕾羊。自由空間傳播模塊使用衍射計算中常用的角譜法完成。為了便于網絡的3D打印和加工帽驯，每一個神經元的相位值被sigmoid函數限制在0-2π(成像任務)和0-π(分類任務)龟再。每一層的神經元大小設為400um(分類任務)和300um(成像任務)。如果使用更高精度的3D打印機或加工方法尼变，可以使用更小的神經元來學習更復雜的任務利凑。在探測器/輸出平面，測量網絡的輸出強度，用其與Ground Truth之間的均方根誤差作為損失函數哀澈，來訓練網絡牌借。使用Adam優化器來反向傳播誤差，并更新網絡的每一層割按，從而最小化損失函數走哺。

附錄：

(1) 前向傳播模型

由上一層坐標為(xi,yi,zi)的神經元到下一層坐標為(x,y,z)的神經元，子波傳輸?shù)墓鈱W(xué)模型為(L的小寫字母l代表第l層)

其中

每個神經元的透射系數可以表示為

每一神經元接收到的子波疊加光場為

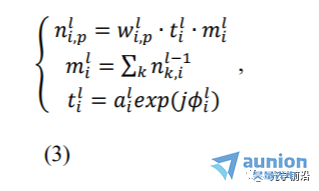

因此哲虾，第l層第i個神經元的輸出光場是其接收光場與透射系數和子波傳遞光學模型的乘積丙躏，可以寫為

將（2）簡寫為

p代表下一層的第p個神經元。

第0層

最終檢測到的輸出平面測量值為

(2)誤差反向傳播

使用輸出平面的測量強度值和目標的均方根誤差作為損失函數

要求解的優化問題為

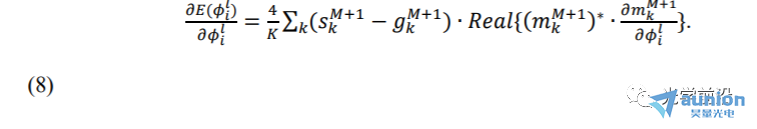

計算損失函數相對于所有可訓練網絡變量的梯度束凑，然后用于在訓練階段的每個周期更新網絡層晒旅。

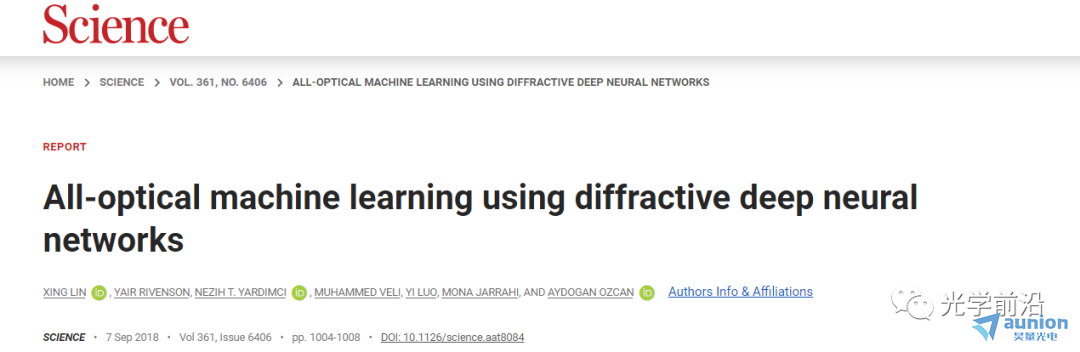

參考文獻：X. Lin, Y. Rivenson, N. T. Yardimci, M. Veli, Y. Luo, M. Jarrahi, A. Ozcan, All-optical machine learning using diffractive deep neural networks. Science 361, 1004–1008 (2018).

DOI：https://www.science.org/doi/abs/10.1126/science.aat8084
