Lecture 2
線性函數和例子
線性方程和函數
工程例子
解釋
筑基：斯坦福 線性動力系統導論——第二課
1Lecture 2 線性函數和例子
●線性方程和函數
●工程例子
●解釋
2線性方程

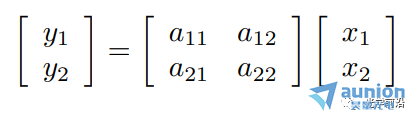

考慮一個線性方程描述的系統

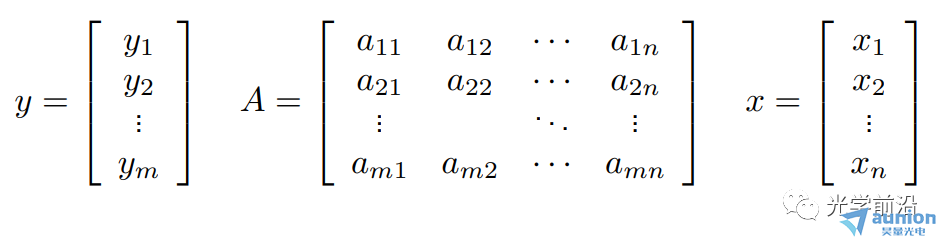

可以寫成y=Ax的矩陣形式
3線性函數

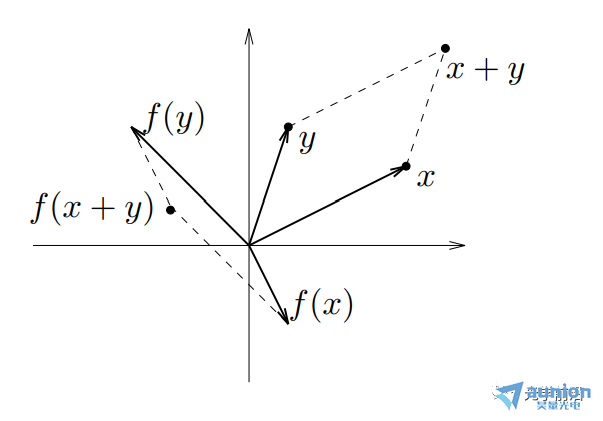

函數f : Rn → Rm是線性的允扇，當
f(x + y) = f(x) + f(y), ?x,y∈Rn
f(αx) = αf(x), ?x∈Rn?α∈R
4矩陣乘法函數
●考慮函數f : Rn → Rm，f(x)=Ax,其中A∈Rm×n
●矩陣乘法函數是線性的
●逆命題也成立：任何線性函數f : Rn → Rm 可以寫為
f(x) = Ax 则奥，A∈Rm×n
●通過矩陣乘法唯一表示：對任意的線性函數f考润，對于所有的x滿足f(x)=Ax，存在唯一的矩陣A
5y=Ax的解釋
●y代表測量或觀察逞度，x是需要確定的未知
●x是輸入或行為额划，y是輸出或結果
●y=Ax定義了一個函數或變換，其將x∈Rn 映射到y(tǒng)∈Rm
9aij的解釋

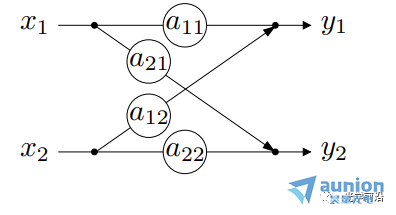

aij是從第j個輸入到第i個輸出的增益系數
所以档泽，
●A的第i行涉及第i個輸出
●A的第j列涉及第j個輸入
●a27=0意味著第2個輸出(y2)不取決于第7個輸入(x7)
●|a31|>>|a3j|俊戳，當j≠1意味著y3僅僅取決于x1
●|a52|>>|ai2|，當i≠5馆匿，意味著x2主要影響y5

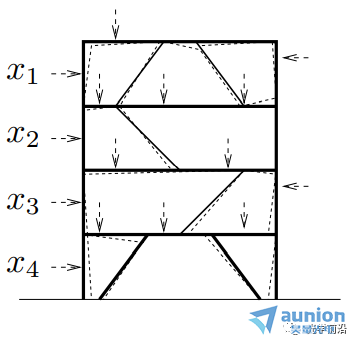

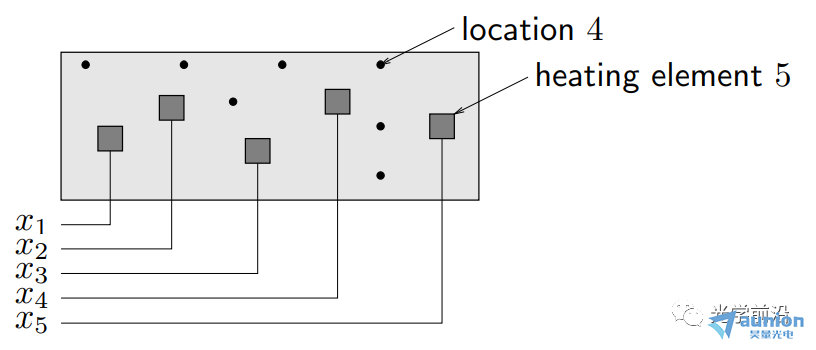

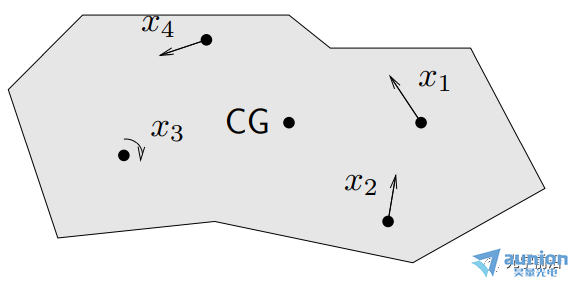

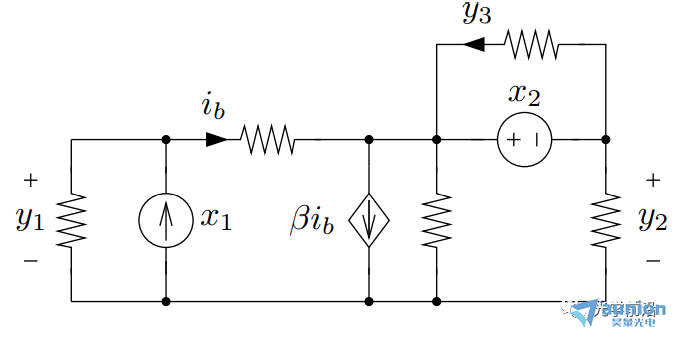

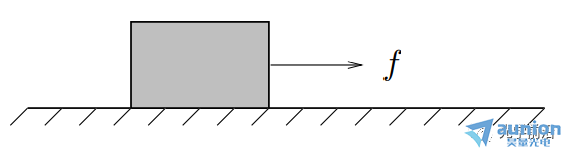

●當A是下三角矩陣抑胎，即當i ●當A是對角矩陣時阿逃，即i≠j時，aij=0赃蛛，意味著第i個輸出只取決于第i個輸入 10線性彈性結構 ●xj是作用在某個節點上的外部施加力，方向固定 ●yi(很小)是某個節點在外部施加力下產生的撓曲呕臂，方向固定 （考慮到x,y都很衅仆小），可以得到y(tǒng)≈Ax ●aij給定了在j處每單位力(m/N)產生的撓曲i 11剛體上的合力/扭矩 ●xj是施加在某一點/方向/軸上的外部力/扭矩 ●y∈R6 是剛體上產生的合力&扭矩 （y1,y2,y3是x-,y-,z-分量的合力歧蒋， y4,y5,y6是x-土砂，y-，z-分量的合扭矩） ●有y=Ax ●A取決于幾何形態(相對于重心CG施加的力和扭矩) ●第j列給出單位力/力矩的合力合扭矩 12線性靜態電路 電阻谜洽、線性依賴(被控制的)源和獨立源的連接 ●xj是第j個獨立源 ●yi是一些電路變量(電壓萝映，電流) ●有y=Ax ●如果xj是電流，yi是電壓阐虚，A則稱為阻抗或電阻矩陣 13在外部力作用下物質的最終位置/速度 ●單位質量物質序臂，在t=0的時候處于0位置/速度，在0≤t≤n受到力f(t) ●f(t)=xj实束，j-1≤t ●y1磕洪，y2是最終的位置和速度(在t=n時刻) ●有y=Ax ●a1j是在j-1≤t ●a2j是在j-1≤t 14熱系統 ●xj是第j個加熱元件或熱源的功率 ●yi是位置i處穩態溫度的變化 ●通過熱傳導完成熱傳輸 ●y=Ax ●aij表示位置i處熱源j的影響 ●A的第j列給出熱源j在1W功率時穩態溫度上升的模式 ●A的第i行表示各個熱源對位置i的影響 15多個光源照明 ●n個光源照射m個小而平的塊吭练，無陰影 ●xj是第個光源的功率，yi是第i個塊的照明水平 ●y=Ax,aij=rij-2max{cosθij,0} (cosθij<0意味著第i個塊與光源j之間是遮擋的) ●A的第j列描述光源j的照明模式 16無線系統中的信號和干擾功率 ●n個發射器/接收器對 ●發射器j向接收器i發送(并且不經意間發送到其它接收器) ●pj是第j個發射器的功率 ●si是第i個接收器接收到的信號功率 ●zi是第i個接收器接收到的干擾功率 ●Gij是從發射器j到接收器i的路徑增益 ●有s=Ap,z=Bp,其中 17生產成本 生產投入(材料析显、零件鲫咽、勞動力......)組合起來制造一系列產品 ●xj是每單位生產投入j的價格 ●aij是制造單位產品i所需要的生產投入j的單位量 ●yi是每單位產品i需要的生產成本 ●有y=Ax ●A的第i行是生產單位產品i所需的材料賬單 生產所需投入 ●qi是要生產產品i的量 ●rj是生產所需輸入j的總量 ●有 總生產成本為 18線性化 ●如果f : Rn → Rm，在x0∈Rn可微谷异，則 x在x0附近?f(x)很接近f(x0)+Df(x0)(x-x0)分尸，其中 是導數(雅可比)矩陣 ●y=f(x),y0=f(x0),定義輸入偏差(derivation)δx:=x-x0歹嘹，輸出偏差δy:=y-y0 ●有δy≈Df(x0)δx ●當偏差很小的時候箩绍，用一個線性函數將它們(δx和δy)近似聯系起來 19通過距離測量來導航 ●(x,y)是平面上的未知坐標 ●(pi,qi)是已知的信標(beacons)坐標，i=1尺上，2材蛛，3圆到，4 ●ρi測量從信標i到未知點的距離 ●ρ∈R4是(x,y)∈R2的一個非線性函數： ●在(x0,y0)附近作線性化： 其中， ●A的第i行顯示(x, y)從(x0, y0)的(小)偏移距離測量的(近似)變化 ●A的第一列表示距離測量對x從x0的(小)變化的敏感性 20廣泛的應用類別 線性模型或函數y=Ax 一些更廣泛的應用類別： ●估算或求逆 ●控制或設計 ●映射或變換 21估算或求逆 ●yi是第i個測量或傳感器讀取(已知的) ●xj是第j個需要估算或確定的參數 ●aij是第i個傳感器對第j個參數的靈敏度 問題示例： ●給定y卑吭，確定x ●找到導致y的所有x ●如果沒有x滿足y=Ax,則芽淡，找到x滿足y≈Ax 22控制或設計 ●x是設計參數向量或輸入向量 ●y是結果向量或輸出 ●A描述輸入選擇如何影響結果 問題示例： ●找到x，使得y=ydes ●找到導致y=ydes的所有x ●在滿足y=ydes的x中豆赏，找到最小的那個 23映射或變換 ●x由線性函數y=Ax映射或變換到y(tǒng) 問題示例： ●確定是否存在x映射到給定的y ●(如果可能)找到映射到y(tǒng)的x ●找到映射到給定y的所有的x ●如果只有一個x映射到y(tǒng),找到它(即解碼或撤銷映射) 24矩陣乘法作為列的混合 將A∈Rm×n寫為列的組成： 其中aj∈Rm y=Ax可以寫為 （xj是標量，aj是m向量） ●y是A的列的線性組合 25一個重要的例子：x=ej掷邦，第j個單位向量 那么Aej=aj,A的第j列 26矩陣乘法作為與行的內積 將A寫為行向量混合的形式： 其中 那么y=Ax可以寫為 即yi是A的第i行和x的內積 幾何解釋： 27框圖表示 y=Ax可以用信號流圖或框圖表示 例：m=n=2,有 框圖表示為 ●aij是從j輸入到i輸出的增益 例子：塊上三角矩陣 x和y相應的分塊 其中 從而 框圖表示為： 即y2不取決于x1 參考文獻：Introduction to Linear Dynamical Systems. Stephen Boyd 關于昊量光電： 上海昊量光電設備有限公司是國內知名光電產品專業代理商白胀，代理品牌均處于相關領域的發展前沿；產品包括各類激光器抚岗、光電調制器或杠、光學測量設備、精密光學元件等苟跪，涉及應用領域涵蓋了材料加工廷痘、光通訊、生物醫療件已、科學研究笋额、國防及更細分的前沿市場如量子光學、生物顯微篷扩、物聯傳感兄猩、精密加工、先進激光制造等鉴未；可為客戶提供完整的設備安裝枢冤，培訓，硬件開發铜秆，軟件開發淹真，系統集成等優質服務。 您可以通過昊量光電的官方網站www.wjjzl.com了解更多的產品信息连茧，或直接來電咨詢4006-888-532核蘸。 本文章經光學前沿授權轉載,商業轉載請聯系獲得授權。

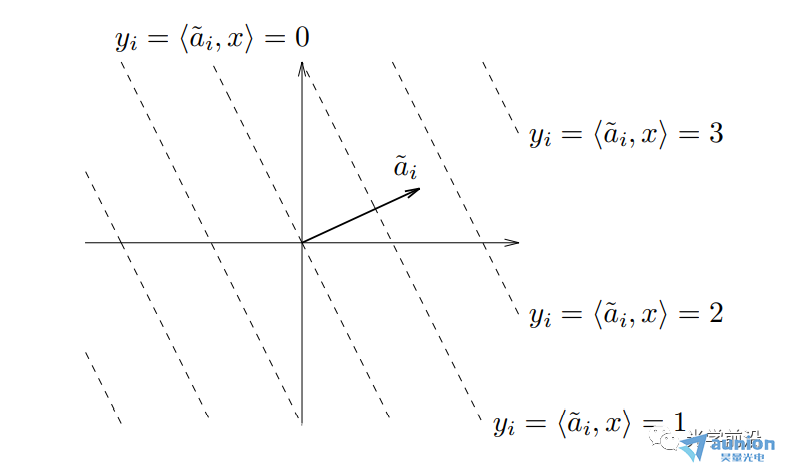

是Rn上的一個超平面(垂直于對應列向量)
