筑基：斯坦福 線性動力系統導論——第一課
1Lecture 1 概覽
●預備知識
●主題和大綱
●什么是線性動力系統
●為什么要研究線性系統
●一些例子
2預備知識
●了解線性代數
●了解Laplace變換和蚪，微分方程
不需要，但是有助于理解的有：
●控制系統(control systems)
●電路&系統(circuits & systems)
●dynamics
3主題和大綱
●線性代數&應用
●自治線性動力系統(autonomous linear dynamical systems)
●有輸入輸出的線性動力系統
●基本二次控制和估計(basic quadratic control & estimation)
4線性動力系統
連續時間動力系統(continuous-time linear dynamical system,CT LDS)的形式為：
其中：
●t ∈ R表示時間
●x(t)∈ Rn是狀態(state,是向量)
●u(t)∈ Rm是輸入或控制
●y(t)∈ Rp是輸出
●A(t)∈ Rn×n 是動態矩陣(dynamics matrix)
●B(t)∈ Rn×m 是輸入矩陣
●C(t)∈ Rp×n是輸出矩陣或傳感器矩陣(sensor matrix)
●D(t)∈ Rp×m 是饋通矩陣(feedthrough matrix)
方程可以簡寫為
● CT LDS 是一階矢量微分方程
●也被稱為狀態方程(state equations)或”m-輸入烹棉，n-狀態攒霹，p-輸出”LDS
5一些LDS術語
●通常遇到的線性系統大多是時不變的：A,B,C,D為常量，即與時間t無關
●當沒有輸入u(因此浆洗，沒有B或D)的系統被稱為自主的(autonomous)
●大多數時候沒有饋通催束，即D=0
●當u(t)和y(t)是標量時，系統被稱為單輸入伏社，單輸出的(single-input抠刺，single-out塔淤，SISO)；當輸入和輸出信號維度大于1時速妖，稱為MIMO(multi-input,multi-out)
6離散時間線性動力系統
離散時間線性動力系統(discrete-time linear dynamical system, DT LDS)的形式為
●t ∈ Z = { 0, ± 1, ± 2,.. . }
●(向量)信號x, u, y是序列(sequences)
DT LDS是一階矢量遞歸(recursion)
7為什么研究線性系統高蜂？
●許多領域涌現出了應用，如：
●自動控制系統
●信號處理
●通訊
●經濟罕容、金融
●電路分析备恤、仿真、設計
●機械和土木工程
●航空學
●導航锦秒、引導
8LDS的用處
●取決于可用的算力露泊，所需算力很大且呈指數增長
●被用于
-分析和設計
-執行，嵌入到實時系統里
9起源和歷史
●LDS的部分理論可追溯到19世紀
●基于經典電路和系統(1920年代)旅择，但是更強調線性代數
●第一個工程應用：1960年代的航空航天
●1980年代從特別話題過渡到無處不在(就像數字信號處理惭笑，信息論等一樣)
10非線性動力系統
既然許多動力系統是非線性的，為什么研究線性系統生真？
●用于非線性系統的大多數技術是基于線性方法的
●如果不理解線性動力系統沉噩，那你也不可能理解非線性動力系統
11例子(示意，無細節)
●考慮一個特定的系統
x(t) ∈ R16 , y(t) ∈ R (一個16個狀態一個輸出的系統)

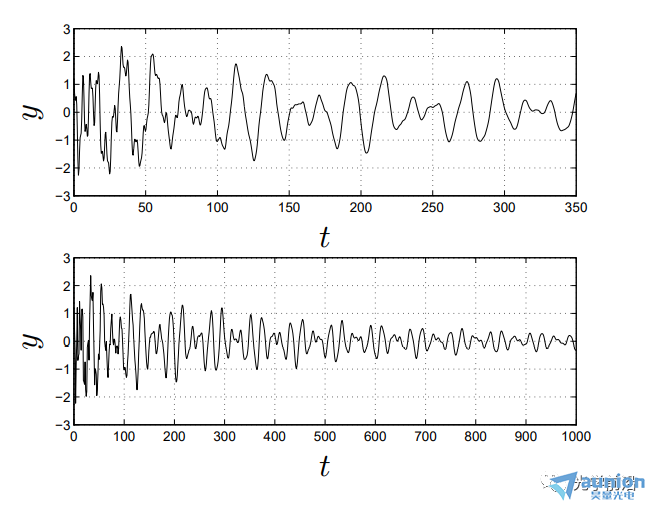

典型的輸出為
●輸出的波形很復雜汇歹，看起來幾乎是隨機且很難理解

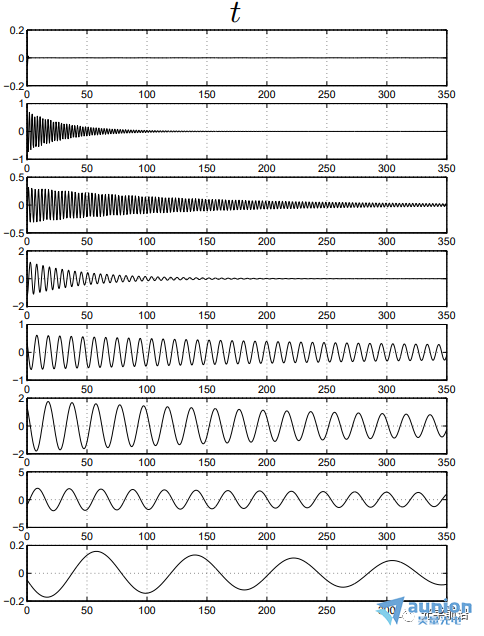

●這種解可以被分解為更簡單的成分
12輸入設計
增加兩個輸入屁擅，兩個輸出到系統里：
其中，B∈ R16×2, C ∈ R2×16（A與上同）
問題：找到合適的u : R+ → R2 所以 y(t) → ydes = (1, ?2)
簡單方法：考慮靜態條件(u,x,y是常量)：
得到u的解為：

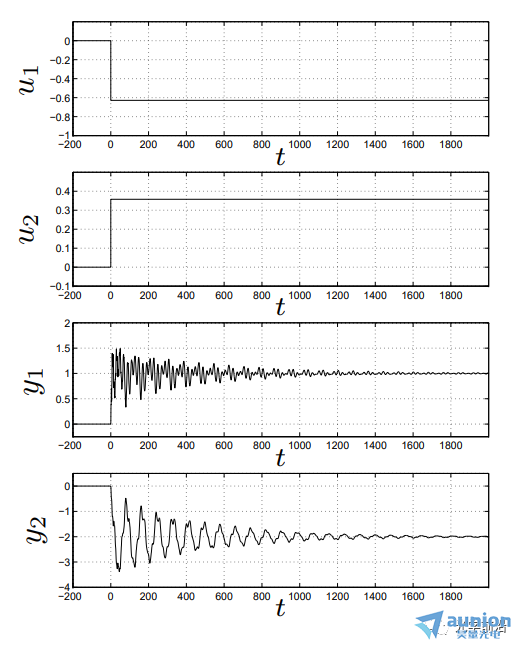

直接應用u=ustatic产弹，只需等待事情解決：
y(t)收斂到y(tǒng)des耗時約1500s

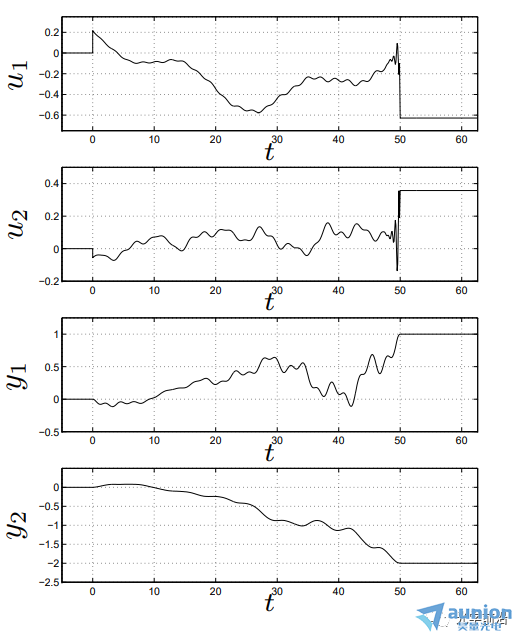

使用更聰明的輸入波形可以收斂更快派歌，如：
耗時約50s
在這個課程我們將研究
●如何合成或設計這樣的輸入
●u的大小和收斂時間之間的平衡
13估計(estimation)/濾波(filtering)

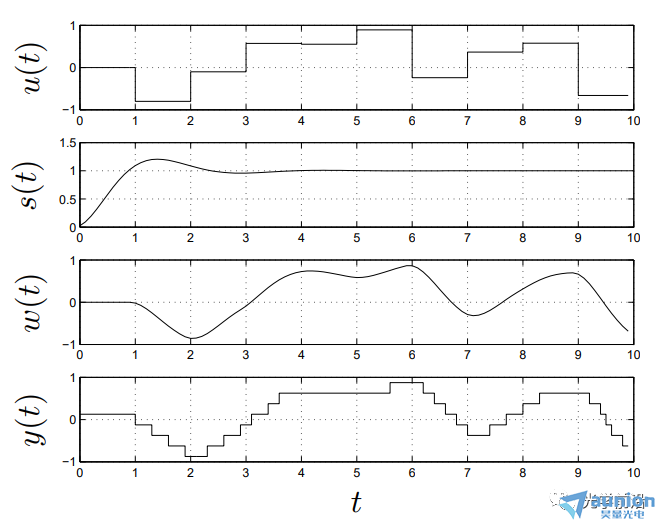

●信號u是分段常量(周期1s)

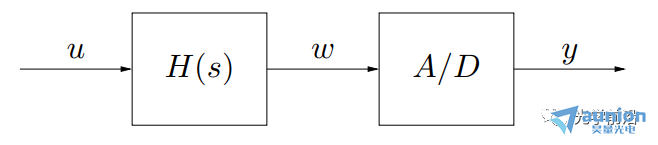

●被2階系統H(s)過濾，step response s(t)
●A/D 10Hz,3-bit數字化

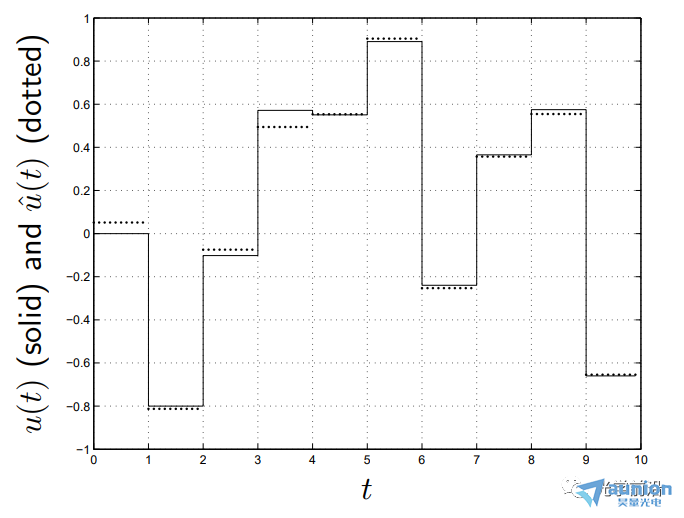

問題：給定數字化濾波后的信號y痰哨，估計原始信號u
簡單方法：
●忽略數字化
●設計均衡器(equalizer) G(s),即GH≈1
●近似u為G(s)y
...產生難以接受的結果
參考文獻：Introduction to Linear Dynamical Systems. Stephen Boyd
