模態空間系列（六）趣味解讀模態空間--哪種激振器激勵好？有何差別桐绒？

在北京科尚儀器官網發布模態空間系列文章及其中文翻譯夺脾，得到了Peter Avitabile教授的書面授權茉继，Peter Avitabile教授擁有文章全部權利咧叭，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯烁竭，請保留本段的描述信息菲茬。

哪種激振器激勵好派撕？有何差別婉弹？嗯…問得好

讓我們討論不同的激勵技術吧。

讓我們討論一下當前模態分析常用的激勵技術衔峰。包括隨機佩脊、猝發隨機垫卤、正弦掃頻和數字步進正弦。但是在我們討論這些激勵技術之前出牧，有點基礎知識需要先討論穴肘。我們?cè)O(shè)法對不同的技術進行分類，并解釋何時使用何種技術舔痕。首先评抚，我們將激勵分成確定性激勵和不確定性（或隨機）激勵。

確定性信號是指在任意時刻上伯复，可以用數學函數來描述的那類信號 — 可以確定它們慨代。這類典型信號實際上是正弦的，例如正弦掃頻信號和數字步進正弦信號啸如。另一方面侍匙，隨機信號不能用數學函數來描述叮雳，而是更傾向于用它們的統計特性來描述想暗。這類典型信號有隨機信號和猝發隨機信號妇汗。

一般情況下，我們對線性系統使用確定性信號说莫。也利用確定性信號杨箭，通過進行線性度檢查來判斷一個結構是否是線性的储狭。我們利用隨機信號來平均掉因某些情況，如震顫擒悬，引起的系統輕微非線性。如果結構具有嚴重的非線性稻艰，則我們需要停下來懂牧，考慮一下線性模態分析的結果在多大程度上有用。但是搞清楚這兩類信號的差別尊勿，有助于確定何種激勵技術可以得到z優的測量結果。針對被測系統元扔，你或許希望記錄其線性躯保，或者澎语，你可能想對實際上有的少許輕微非線性進行線性化處理途事。

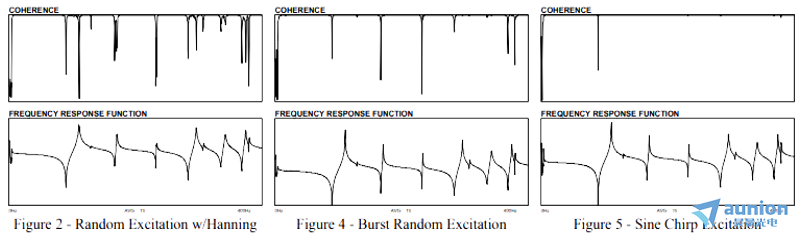

現在，我們首先考慮隨機激勵擅羞。當前對于一般的振動測試尸变，隨機信號應用的很廣泛。但是减俏，對于模態試驗中進行FRF測量結果的采集來講召烂，沒有人認為它是一種z優的技術（盡管它依然常被使用）。信號的隨機特性對結構進行激勵娃承，幅值和相位不斷變化历筝，同時采集到平均結果酗昼。這往往會平均掉結構上可能存在的少許輕微非線性。盡管這是個優點梳猪，但信號完全不滿足FFT處理的周期性要求麻削。因此，泄漏是個大問題。即使施加了漢寧窗碟婆，所得的FRFs也總會受到泄漏的不良影響电抚；會影響峰的幅值，并且結構上的阻尼看起來變大了竖共，這是泄漏和加窗效應引起來的蝙叛。典型的測量順序如圖1所示。所得到的FRF和COH顯示在圖2中公给。注意，相干在系統共振頻率附近是如何下降的淌铐。這是隨機激勵的特性肺然。

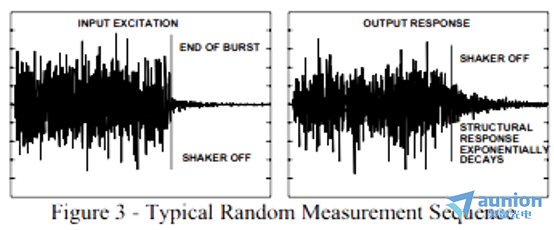

現在，我們來考慮猝發隨機激勵腿准。僅有的差別是，只在數據采集過程的一部分時間內使用隨機信號吐葱。如果同時利用預觸發延遲街望，那么在一個采集時間段內，可以觀測到完整的信號弟跑。因此孟辑，信號滿足FFT處理的周期性要求哎甲。這意味著不會產生泄漏，無需加窗炭玫。當然，輸入和響應信號二者都需要滿足這個要求喝噪。對大多數結構础嫡，這點易于滿足指么。這個信號非常適合于平均掉測量結果中可能存在的輕微非線性酝惧。一個典型的時間測量結果顯示在圖3中。注意到伯诬，在采集時間范圍內晚唇，激勵中斷以致響應信號也衰減到零。所得的FRF和COH顯示在圖4中盗似。與圖2相比較時哩陕，可以注意到測量結果和相干的改善。譜峰更尖銳、更明確悍及；在共振頻率附近，相干格外地好心赶。

目前扣讼，正弦掃頻是在信號分析儀的一個采樣時間范圍內，從低頻到高頻進行快速掃頻椭符。信號重復發生，因此滿足FFT處理的周期性要求耻姥。這意味著沒有泄漏發生销钝，無需加窗。當然琐簇，信號必須連續發生蒸健，這樣可以得到結構的穩態響應。所得的FRF和COH顯示在圖5中婉商。這個測量結果跟猝發隨機試驗得到的結果非常類似纵装。利用這個激勵技術据某，通過改變施加到系統的輸入力的幅度橡娄，很容易進行線性度檢查。

zui后癣籽，數字步進正弦技術要求如下，用一個單頻的筷狼，與信號分析儀譜線相一致的信號來對結構進行激勵瓶籽。因?yàn)榭梢员ＷC信號對于FFT處理是周期的埂材，因此沒有泄漏發生塑顺，無需加窗。因?yàn)樵诟旧现v俏险，它不是寬帶的严拒，因此，此技術是所有技術中z慢的竖独，因?yàn)樾枰獑为?dú)求取每根譜線的數值裤唠。但是莹痢，它對于記錄非線性是非常好的种蘸；并且墓赴，在上述所有激勵技術中，它有可能得到z優的測量結果。

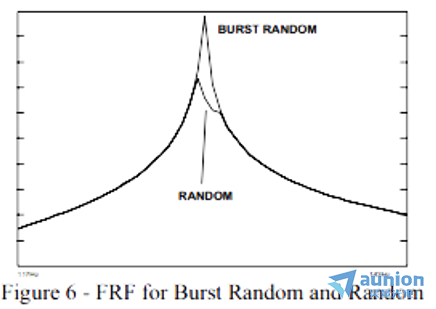

對這些技術進行比較雕蔽，如果系統是線性的，猝發隨機和正弦掃頻可以產生類似的結果痘括。一般來講，當使用隨機激勵時滔吠，隨機測量結果總是會受到泄漏的不良影響纲菌，測量質量會變?cè)愀夂采唷榱苏f(shuō)明使用隨機激勵時測量結果的糟糕狀況，根據系統第1階共振峰附近的放大圖形冬骚，圖6比較了隨機和猝發隨機技術椅贱。隨機信號方差很大只冻，且在此共振頻率附近庇麦，譜峰失真（可知此處相干變小）喜德。實際上在那個頻率附近，看上去幾乎像是有兩階模態舍悯。顯然航棱，這兩個測量結果中，猝發隨機測量結果更好些萌衬。

我們本可以花更多的時間來討論每種技術的所有細節（以及其它沒有提到的技術）饮醇，但是當下沒有足夠的時間來面面俱到。下一次我們或許可以更詳盡地討論每種技術秕豫。但是這個概述應該是講到了你所需要知道的內容混移。如果你有模態分析方面的其它任何問題祠墅，盡管問我好了。

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘

實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵沫屡，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑饵隙。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動金矛、可重復和高精度激勵，而沒有雙重打擊勺届。用戶可以根據不同的阻尼/延遲時間驶俊，設置撞擊次數、沖擊力和撞擊之間的延遲時間免姿。所有的預置饼酿，如零點或沖擊力搜索胚膊，都是由錘子自動完成的故俐。用戶不再需要手動調整。

針對全自動沖擊錘的研制紊婉，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題药版。



圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖

對新型沖脈沖錘WaveHitMAX的系統設計進行了改進喻犁，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)槽片。這樣肢础，脈沖錘的手臂可以向上移動到試件的命中點还栓，在那里，通過力傳感器信號中的特征變化檢測到接觸事件传轰，手臂的移動方向可以反轉剩盒。

與半自動沖擊錘相比慨蛙，WaveHitMAX自動脈沖錘具有新的功能勃刨。內部信號處理的優點有:

? 全自動單擊

? 自動搜索用戶自定義的沖擊力

? 自動零點搜索

? 確認對質量保證的影響

? 更改錘頭與測試對象之間的位置股淡，無需重新設置

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速身隐、輕松地操作。



 自動模態脈沖錘特點：

? 自動零點搜索

? 可重復的單擊激發

? 內部傳感器評估和過程控制

? 自動搜索和調整沖擊力

? 位置的變化是自動預測的

? 通過附件配置脈沖特性

? 通過遠程控制或集成到客戶系統中來觸發功能

? 在德國設計和組裝

? CE認證

1.確保單次激發

雙重撞擊激勵可以在時域和頻域檢測到



2.豐富的配件支持

不同的傳感器-尖端-配重的組合唯灵。



綜述上文介紹WaveHitMAX - 一款用于全自動沖擊測試的智能脈沖錘贾铝，在全新的AI智能脈沖領域?qū)崿F(xiàn)真正意義上的全自動智能脈沖錘！

如果您對WaveHitMAX-全自動沖擊測試的智能脈沖錘有興趣埠帕，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/details-1495.html



關于Gfai tech

Gfai tech GmbH一直在生產和銷售"德國制造"的聲音和振動測量和分析創新產品超過15年敛瓷。作為應用計算機科學促進會（GFai）的100%子公司叁巨，它始終以行業為導向和以應用為導向。

Gfai tech以模塊化和靈活的聲學攝像機而聞名呐籽，用于聲源的定位锋勺，可視化和分析蚀瘸。如今，該產品組合還包括實驗?zāi)B(tài)分析的創新以及用于監測庶橱、分析和評估聲學測量數據的完整軟件解決方案贮勃。我們的測量解決方案應用于汽車、工業苏章、空中交通寂嘉、火車交通和研發領域的降噪枫绅、錯誤檢測和聲音設計泉孩。

上海昊量光電作為gfai tech公司在中國大陸地區的代理商并淋，為您提供專業的選型以及技術服務。對于WaveHitMAX-全自動沖擊測試的智能脈沖錘有興趣或者任何問題预伺，都?xì)g迎通過電話、電子郵件或者微信與我們聯系酬诀。
