模態空間系列（八十五）趣味解讀模態空間-某天我做了一次測試元旬，隔天又做榴徐，測試結果看上去不一樣守问。這怎么可能？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯坑资，得到了Peter Avitabile教授的書面授權耗帕，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們袱贮。如您轉載此系列中文翻譯仿便，請保留本段的描述信息。
某天我做了一次測試攒巍，隔天又做嗽仪，測試結果看上去不一樣。這怎么可能窑业？
我們看一看這個測量結果钦幔，去看看發生什么了？
我們在過去討論過很多不同的測量問題常柄，但這個真的需要注意。當然從某一天到第二天或者從一小時到下一小時甚至從一星期到下一星期搀擂，測量結果之間總有差別西潘；當我們測試結構時，這通常是些細微的差別哨颂，我們需要接受并忍受 – 這是正常的變化喷市。
但是，作為我們能夠預期見到的變化威恼，你展示給我的測量結果跟我們通常所見的非常不同品姓。在這個特殊的測量結果中，低頻范圍內變化很小箫措，而在高頻范圍內有很明顯的引人注目的變化腹备。
所以我們檢查所測的這個特殊測量結果，并討論下發生了什么事斤蔓。我們要追蹤的主要點是系統測試過程中試驗的夾具可能起到了非常重要的作用植酥。
所做的測量是針對一個小型風力發電機葉片。要在“固定”或“夾緊”的條件下進行葉片測試弦牡。葉片本身重不到2磅友驮，連接到一個800磅的光學平臺上。現在對葉片來講驾锰，這個光學平臺確實夠大卸留，足能充分地模擬固定的條件。事實上椭豫，對這個結構存在一個分析模型耻瑟，根據這個模型存在預測的固定模態旨指。盡管這個分析模型從來不夠完美，并且開發這個模型時做了近似匆赃，對于這類簡單的結構淤毛，在簡單的幾何布局條件下，可以預期模型是相當精確的算柳。
所以在葉片連接到光學平臺的條件下低淡，做了第1個頻響函數。利用一個FFT分析儀瞬项，借助于常規的錘擊測量方法進行錘擊和響應測量蔗蹋。用實心安裝塊將葉片連接到光學平臺上，用一些螺栓連接風機葉片和光學平臺之間的塊體（作為墊塊）囱淋；由于葉片幾何外形上曲度的原因猪杭，這是有必要的，以允許懸臂的葉片和光學平臺之間有空隙妥衣。
測量結果總體上看起來可以接受皂吮，測量結果的相干也可以接受。頻響函數如圖1所示税手，附帶了試驗設置的圖片蜂筹。對測量結果的低頻部分不感興趣，它被隱藏在試驗設置圖片的后面了芦倒。

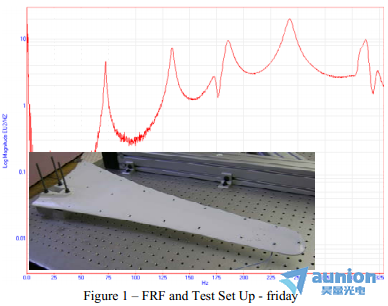

圖1 – 頻響和試驗設置 – 周五
因此所做的第1次測量結果看起來是可以接受的∫张玻現在這個測量結果是在周五下午做的，接下來的星期兵扬，要做一些其他的試驗麻裳。在周一上午，作為良好的習慣做法器钟，在進行平衡試驗之前津坑，重復進行了測試。第2次測量結果在整體上看起來同樣是可以接受的俱箱。頻響如圖2所示国瓮，附帶了試驗設置的圖片。還是對測量結果的低頻部分不感興趣狞谱，它被隱藏在試驗設置圖片的后面了乃摹。

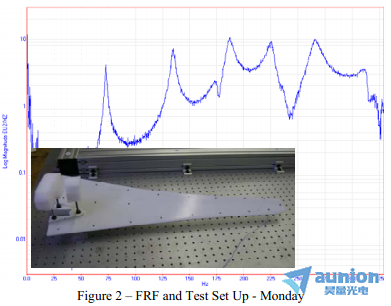

圖2 – 頻響和試驗設置 – 周一
但是周一上午做的測量結果跟周五做的看起來不一樣，這讓好多人迷惑不解跟衅。圖3顯示了兩次測量結果重疊在一起的比較孵睬。
幸運的是有人認識到這些顯著的差別，并且停下試驗來判斷可能是什么引起了測量結果上的如此顯著的差異伶跷。圖3清楚地表明低頻模態完全相同掰读，有可以預料的正常的變化秘狞。但是在測量結果中高頻范圍內有巨大的差異，就像是它來自于完全不同的結構蹈集。

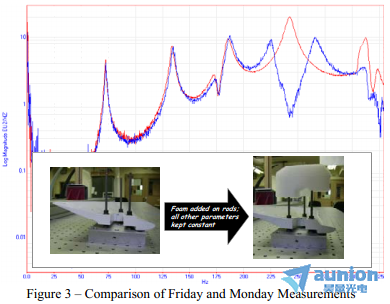

圖3 – 周五與周一的測量結果對比
顯然第1個念頭就指向了連接葉片到光學平臺的夾具烁试。但是檢查結合點，緊固和重新裝配結合點并沒有造成任何可以察覺到的差異拢肆。
所以當我第1次觀察這個測量結果减响，我立即懷疑在兩次試驗中可能是不同的東西，或許歸因于某種調諧吸振器作用郭怪。我得出這樣結論的原因是因為在低頻范圍內頻率有普遍的移動支示，它可能是由調諧吸振器作用造成的。
所以經過一些檢查工作鄙才，并咨詢了一些關于兩次試驗之間可能有什么差別的一般問題之后颂鸿，關于問題可能是什么的一些想法冒出來。在其他更多的問題和進一步審視試驗設置的圖片之后攒庵，有一件事情引起了我的注意嘴纺。
后來才發現，實驗室經理非常關心安全浓冒，如果在試驗設置周圍有人不小心颖医，連接到光學平臺的從葉片和塊體突出出來的三個螺栓可能會引起某種傷害。所以作為預防措施裆蒸，實驗室經理拿一些軟泡沫壓到長螺桿上。（現在糖驴，這種泡沫基本上是軟的包裝泡沫僚祷，你可以在電子產品的包裝中見到，非常輕贮缕，真的無論如何也沒有什么結構上的影響辙谜。）但是…
那個泡沫確實具有非常，非常微小的質量感昼，在長螺桿的端部具有改變螺桿懸臂模態的作用装哆。并且說起來也奇怪，使懸臂螺桿頻率移動得恰好跟葉片某階固有頻率一致定嗓。這就使得兩階模態分裂為一個非常傳統的調諧吸振器作用蜕琴。毫無疑問這種作用非常大。
如果你不相信可能發生這個宵溅，但事實上這就是問題的根源凌简，那么請放心吧，結構又進行了5次額外的試驗恃逻，在螺桿上連接或者不連接小塊的包裝泡沫的情況下雏搂，所做的每次試驗都重現了從周五到周一的兩組試驗結果藕施。
所以，這里zui根本的是在任何動態測試中夾具會對測量的數據產生影響凸郑。本例中裳食，對于葉片的第5階模態，觀察到的影響非常大芙沥。對所有進行的動態測試诲祸，在所有的夾具方面都必須小心。你從來都想不到會發生什么事憨愉！如果你有關于模態分析的任何其他問題烦绳，盡管問我好了。
