模態空間系列（八十四）趣味解讀模態空間 – 當有雙擊時杂抽，我有時更換錘頭來避免它，那樣行嗎韩脏？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯缩麸，得到了Peter Avitabile教授的書面授權赡矢，Peter Avitabile教授擁有文章全部權利杭朱，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯济竹，請保留本段的描述信息。
當有雙擊時送浊，我有時更換錘頭來避免它，那樣行嗎袭景？
我們做些測試來看看這有什么影響唁桩？
我們之前曾經討論過雙擊，但這是一個不同的情形耸棒。表面上看荒澡，這好像是一種減輕雙擊的方法，但那樣做的結果与殃，可能會有某些影響单山。所以我們在同一個結構,上次文章中討論過的結構上做些測試幅疼，來看看這有什么影響（絕無雙關之意）米奸。
上次我們討論了力錘的滾降，我們指出滾降本身沒有顯著地惡化zui終的系統模態振型悴晰，但是如所預期，測得的頻響函數有些變壞铡溪。
嗯漂辐，在那個zui初的測試過程中，我們十分小心以避免任何的雙擊（用硬點的錘頭）棕硫。但是我們還是回到那個相同的結構髓涯，另外采集一些測量結果饲帅，而且設法確保采集的某些測量結果帶有雙擊复凳。并且實際上瘤泪，我們采集了另外一整套數據灶泵，特別確保根據錘擊激勵得到的每一個頻響都施加了雙擊对途。
作為參考，單擊和雙擊的典型輸入力譜如圖1所示实檀。

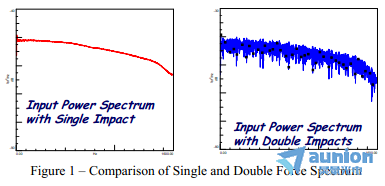

圖1 – 單擊和雙擊的力譜比較
在整個頻率范圍內惶洲，盡管雙擊顯露出輸入力譜的誤差，重要的是要注意膳犹，在輸入譜上沒有嚴重的降落，那是主要關心的問題须床。作為參考铐料，圖2展示了我們測試結構的典型模態振型。

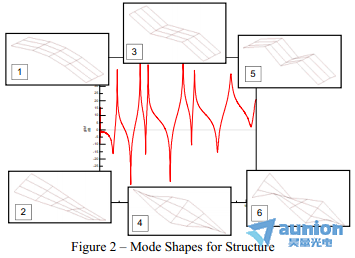

圖2 – 結構的模態振型
現在豺旬，我要做的是用硬錘頭并且沒有雙擊的這組數據作為參考進行比較钠惩，那是此處我們要關心的族阅。在結構可能發生雙擊的位置上我要采集一些測量結果篓跛，用軟點的錘頭采。（僅僅是為了確保我正確地記錄這點坦刀，用硬錘頭測量了結構外部的10個頻響愧沟，軟錘頭測試了內部的10個頻響沐寺。）
作為對比，來自每種錘頭的兩個頻響如圖3和圖4所示渴频，分別為硬錘頭和軟錘頭芽丹。
圖3 – 硬錘頭的典型頻響
圖4 – 軟錘頭的典型頻響
現在卜朗，進行第1次對比拔第，對參考模態數據和“混合”模態數據計算MAC值咕村，其中有些測量結果是用硬錘頭測試的，有些是用軟錘頭測的蚊俺；zui初的想法是要用軟錘頭來減少雙擊懈涛。對這種情況MAC值如表1所示泳猬。
表1 – 參考試驗和混合數據的MAC
注意，對于相應的模態得封，對角項的MAC值在95～99范圍之內埋心；
對于這次評估，非對角項不關鍵拷呆，因為在這樣有限的數據測點的情況下，空間混疊是主要的困難疫粥。
但是根據上次的文章記住茬斧，當我們比較所有的硬錘頭和軟錘頭模態試驗數據時，模態之間基本上沒有差別梗逮。那么這里發生了什么项秉？
總的說來，當我們更換力錘上的錘頭時慷彤，我們在輸入譜上有很大的改變，它實質上改變了力錘的校準系數瞬欧。因為所有的測量結果不是用同一個錘頭采集的，相對測量結果的均衡艘虎，在某些測量結果上有偏差唉侄。這意味著在頻響函數的標定上，我們產生了不均衡野建。所以這直接說明在測試過程中間我們真的不應該更換錘頭属划，否則在采集的頻響上會有偏差 – 除非我們進行校準來恢復采集數據上的影響。
現在我們僅把這個再進一步候生，用另外一組數據同眯。盡管我不是鼓吹用雙擊數據唯鸭，我們之前曾經表示過须蜗，有時我們可能需要采集帶雙擊的數據，或許那個數據用起來沒那么可怕 – 只要我們小心保證所有的數據看起來合理明肮，相干也好×馀現在我要利用這組數據，其中所有的頻響是用某種型式的雙擊進行測量的循未，但對所有的測量結果，所有的頻響是用同一個硬錘頭采集的的妖。
現在，在所有測點上計算參考模態數據和帶有某種雙擊的模態數據的MAC值足陨。對這個例子嫂粟，MAC值如表2所示。現在注意到钠右，對所有對角項赋元，MAC值都在99以上。因此這表明總體上數據實際非常的好飒房，雙擊情況下采集的頻響實際上好于我們試圖要減少雙擊狠毯，在結構的一部分點上用軟錘頭的數據。我猜你從來沒有期待那樣的結果褥芒，但是如果你考慮到雙擊數據是用某種一致的輸入激勵采集的嚼松，而“混合”數據不是，它是講得通的锰扶。

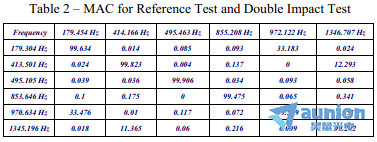

表2 – 參考試驗和雙擊試驗的MAC
我希望這有助于闡明雙擊或許并沒有你曾經猜想的那樣糟糕。在試驗的過程中更換錘頭坷牛，不考慮輸入力譜上的實際改變罕偎，這改變了校準因子，需要考慮京闰。如果你有關于模態分析的任何其他問題颜及，盡管問我好了蹂楣。
