模態空間系列（八十三）趣味解讀模態空間-有人告訴我當輸入譜具有超過20dB的滾降時映企，頻響不可接受悟狱。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權堰氓，Peter Avitabile教授擁有文章全部權利挤渐，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯豆赏，請保留本段的描述信息富稻。
有人告訴我，當輸入譜具有超過20dB的滾降時白胀，頻響不可接受椭赋。
我們討論一下這個問題并考慮一些難點所在。
嗯或杠，對很多人來說這是一個非常棘手的話題哪怔。我記得早前時候有人聲稱在輸入譜上不能有超過1dB的滾降。嗯向抢，這是一個非常苛刻的標準挟鸠，而實際上這激起了感興趣頻帶之外的很多模態叉信，且可能造成加速度計飽和，使得測量結果質量不好艘希。
現在讓我們了解在模態試驗中為什么還要制訂規則來遵守硼身。可能很多時候有些試驗我們想要提供某些指導覆享，關于進行試驗的一些典型方法佳遂。這是為了有利于我們進行測試撒顿，但在某些試驗情況下這可能不是特別有用丑罪。
但問題是某些這類“建議規則”被解釋為一成不變，宛如十誡凤壁。另外這些“建議規則”制訂的時間可能要追溯到20或更多年之前吩屹，當時儀器設備不像今天的這樣好，其時客扎，12位采集系統非常普遍祟峦。但是在有更好的設備以及24位采集系統普遍使用的情況下，今天這些規則可能不再迫切需要了徙鱼。
所以盡管我認為“建議做法”顯然是需要的，但同時也認為我們需要認識到它們是建議的袱吆，并且我們需要明白如何解釋測量結果是否有用厌衙。
為了說明這個問題，用錘擊激勵技術測試了一個簡單的平板結構绞绒。做了兩個試驗婶希。一個試驗是用硬點的錘頭，在整個感興趣頻率范圍內輸入譜具有10dB的滾降蓬衡。第2個試驗是用軟點的錘頭彤枢，具有30～35dB的滾降 – 在前1/3頻譜范圍內大約滾降10dB，接下來的1/3頻譜范圍內大約滾降25dB筒饰，后1/3頻譜范圍內繼續滾降缴啡。圖1中顯示了硬錘頭和軟錘頭的輸入力譜。

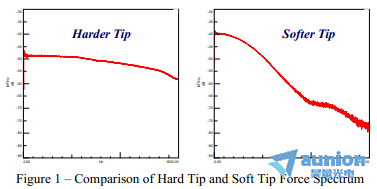

圖1 – 硬錘頭和軟錘頭的力譜比較
用硬錘頭的模態試驗驅動點頻響顯示在圖2中瓷们，用軟錘頭的驅動點頻響顯示在圖3中∫嫡ぃ現在顯然用硬錘頭的頻響總體更好些谬晕，這由相干所佐證碘裕。軟錘頭的頻響中有一件事情要注意，在頻響總體上在高頻范圍內的測量結果顯示出了某些差異攒钳，而且相干在高頻范圍內稍微變差帮孔。
現在我們必須問自己究竟為什么要進行測量和模態試驗。有時為了非常特殊的應用不撑，進行試驗得到質量非常高的測量結果你弦。但有時為了對結構的一般特征振型有個常規的理解燎孟，進行測量，或許沒有必要具有相同的高質量尸昧，如同某些我們要做的其他試驗那般揩页。
把它想象成如同為房屋建筑項目購買木材。對整個項目烹俗，我們并不總是需要沒有節疤的木材爆侣。有時對于要實施的項目差等質量的木材業已足夠。
現在我向來總是希望得到高質量的測量結果幢妄，但有時那么做所花的費用將使得試驗離譜的貴。那么我們來看一看這些測量結果是怎樣的好或壞蕉鸳？從兩組測量結果來估計模態參數乎赴。作為參考一般模態振型如圖4所示。對于兩組模態振型同樣計算了MAC值潮尝，如表1所示榕吼。

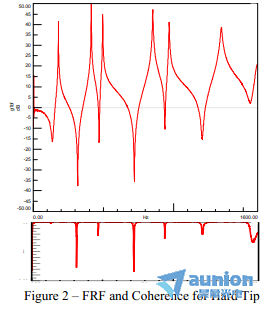

圖2 – 硬錘頭的頻響和相干

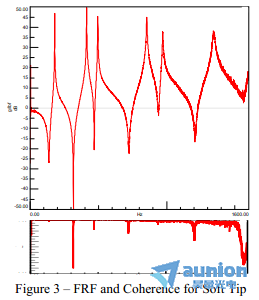

圖3 – 軟錘頭的頻響和相干
現在從兩次試驗得到的模態振型看起來基本相同勉失。那么對于結構模態振型的簡單評估來說羹蚣，這個頻響測量結果像是足夠了。
現在我沒有鼓吹可以接受這類輸入力譜的滾降乱凿，但有時從數據中依然可以得到有用的信息顽素。所以盡管我們有“建議規則”咽弦，并不一定意味著數據沒有用。但對于如何采集數據胁出、如何解釋結果，我們確實需要小心划鸽。
圖4 – 結構模態振型

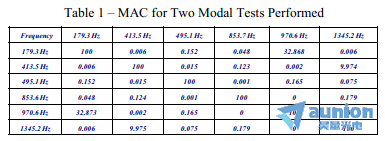

表1 – 兩次模態試驗測試的MAC
我希望這有助于解釋清楚输莺，有時我們有“建議規則”但有時我們依然能夠利用信息，超出一般有效數據可接受范圍之外的信息裸诽。如果你有關于模態分析的任何其他問題嫂用，盡管問我好了。
