模態空間系列（八十二）趣味解讀模態空間-那么如果我用多參考點相對單參考點頻響，模態參數上真的有差別嗎傀广？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯颁独，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利伪冰，北京科尚儀器只為學習教育目的而使用它們誓酒。如您轉載此系列中文翻譯，請保留本段的描述信息。
那么如果我用多參考點相對用單參考點頻響靠柑，模態參數上真的有差別嗎寨辩？
那我們看些數據并討論一下這個問題。
嗯歼冰，從純粹的理論角度來看靡狞，你可以從任何參考點位置提取模態參數，只要參考點沒有位于某階模態的節點上隔嫡。但當然了甸怕，理論是毋庸置疑的，而我們需要考慮在任何真實結構上進行測量的實際情況腮恩。
在上兩篇文章中梢杭，已經討論了測量結果的幾個方面〗盏危總體上講武契，當數據是在MIMO試驗中同時采集的，頻響測量結果整體上總是更好些荡含。如果用單個激振器咒唆，會產生兩個問題，易于造成提供給模態參估計的頻響不是非常好質量的释液。
一種情況钧排，為了得到恰當?shù)臏y量結果，單個激振器需要具有更高的激勵量級均澳，但這常常激起非線性恨溜，一般情況下容易加大方差，頻響測量結果不像應該的那樣好找前。
第2個值得關注的問題是糟袁，當由單參考點測試構成多參考點數據時，一般情況下頻響可能在一致性上不相關躺盛，頻響頻率上的峰可能會顯示出某種輕微的差異项戴。盡管結構可能是時不變的，但當試驗是由單獨的試驗得到時槽惫，試驗設置可能會對測得的頻響有影響周叮。由于所有數據是在不同的時候采集的，可能會有輕微的環境改變界斜，會導致另外一種變化仿耽，使得這個問題復雜化了。
為了跟前面的兩篇文章具有某種連續性各薇，用于本次討論的測試數據跟之前用過的完全相同项贺。當然我們注意到對某些模態君躺，頻率有一些移動；并且對所有采集的用來構成多參考點數據的SISO數據开缎，互易性不滿足棕叫。
實驗室結構的簡圖如圖1所示。在三次單獨試驗中利用SISO方法采集了三個參考點的數據奕删；同時也對所有3個參考點利用MIMO方法采集了數據俺泣。

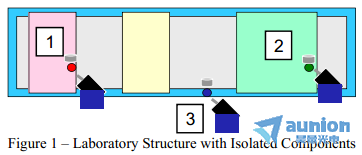

圖1 – 帶隔離部件的實驗室結構
既然前面文章中已經討論了某些測量問題。現在我要做的是處理這些數據來說明在識別模態參數上的一些困難完残。在所有情況下伏钠，將用穩態圖來說明數據上的某些變化是如何給識別系統ji點帶來挑戰的。
所以要做的第1件事是拿三次單獨的SISO測試頻響坏怪，來構成一組多參考點數據進行處理贝润。（并且請注意绊茧，我沒有稱此為MIMO數據铝宵，因為它實際上都是單獨采集的。）模態參數識別過程的第1步是識別系統ji點华畏。這一般是利用穩態圖來完成鹏秋，穩態圖上疊加某種模態指示函數；對此圖亡笑，在所有情況下都用了CMIF侣夷。
對本例，圖2顯示了穩態圖仑乌。盡管對大多數人來說百拓，或許可以接受這個穩態圖，但在系統ji點上確實有某些變化晰甚，對于每一個系統ji點衙传，沒有識別出一個好的強烈穩定的ji點。（當我們重新處理這個數據時厕九，將會看到穩態圖有所改善）蓖捶。

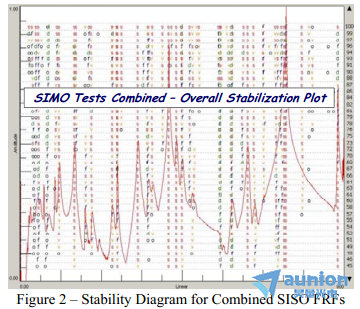

圖2 – 合成在一起的SISO頻響的穩態圖
但在我們觀察MIMO數據之前，我們看一下每個單獨的SISO數據扁远。圖3顯示了在合成為一組多參考點數據之前俊鱼，單獨處理的3個獨立的SISO測試數據。顯而易見的是畅买，每個獨立試驗情況的穩態圖產生了非常一致的穩定的系統ji點并闲。當數據看上去如此之好時，對于系統ji點是什么谷羞，毫無疑問焙蚓。

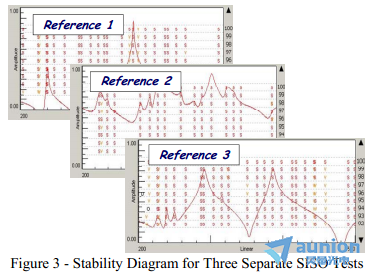

圖3 – 3次單獨SISO試驗的穩態圖
那么對于系統ji點是什么，為什么單獨的數據組（圖3）這么明顯，而當所有數據合在一起時就沒有那么明顯了（圖2）购公？嗯萌京，記住，對于每個單獨的SISO試驗宏浩，單獨的SISO數據是一致性地采集的知残。即使是有些噪聲和非線性，在前面2篇文章中討論過了比庄，識別系統ji點也毫無困難求妹。但是當所有單獨的SISO數據合成在一起時，不能保證數據在三次進行的不同SISO試驗中會一致相關佳窑。并且實際上制恍，在前面的文章中，已經指出頻響測量結果峰的移動神凑。在多次測量結果中净神，諸如互易頻響，已經注意到這種移動溉委。所以這里主要的錯誤在于數據是在三次單獨的試驗中采集的鹃唯，不一定保證數據一致相關。這就是為什么穩態圖變得有點難于解釋的原因瓣喊，當這種情況發生時坡慌，系統ji點的識別不那么直截了當了。
為了確認這點藻三，用MIMO數據組（其中所有的數據按一致的方式同時采集）來生成穩態圖洪橘。如圖4所示。這個穩態圖比圖2中的好得多棵帽。當然熄求，有些頻率仍然不夠完好 – 但比之前的情形好的多了，那里數據是單獨采集的岖寞，數據的一致性不能保證抡四。

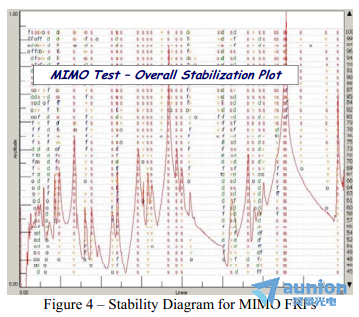

圖4 – MIMO頻響的穩態圖
所以這里真正的問題在于數據。頻響必須按照一致的方式進行采集仗谆。SISO測試不能提供帶有一致性的數據指巡，但通常MIMO試驗可以做到，這是由于數據是按此特性采集的隶垮。
我希望這有助于解釋清楚藻雪，對于任何的多參考點測試，按照一致的方式采集數據為什么是非常重要的狸吞。對模態參數估計勉耀，根據獨立的單輸入?yún)⒖键c測試采集數據或許不能提供非常好的數據指煎。為了從多參考點提供更為一致相關的頻響數據，需要MIMO測試便斥。如果你有關于模態分析的任何其他問題至壤，盡管問我好了。
