模態空間系列（八十一）趣味解讀模態空間-用MIMO對比SISO進行模態試驗椅寺，真的有差別嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯蒋失，得到了Peter Avitabile教授的書面授權返帕，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們高镐。如您轉載此系列中文翻譯溉旋，請保留本段的描述信息。
用MIMO對比SISO進行模態試驗,真的有差別嗎嫉髓？
你斷定有 – 那我們討論一下這個問題
嗯观腊，這個問題我聽過很多次了邑闲。我猜測其實這主要是由于進行MIMO試驗需要購買額外的硬件和軟件。所以這就需要說出MIMO確實比SISO更好的理由梧油。
上一次我們討論過苫耸，用一個激振器并“調出信號”可能激起結構上的非線性，那么總體頻響可能受此影響儡陨。所以根據那個數據褪子，很明顯單個激振器不可能提供用于模態參數估計的zui好的頻響函數。
我經称澹看到人們嘗試的另外一種方法是使用一個激振器嫌褪，但為了得到希望的參考點數量，接著移動激振器到所有不同位置胚股。表面上看這好像是個有效的解決辦法笼痛，但這個方法有些限制。第1個問題如同我們早已討論的那樣 – 用一個激振器琅拌，需要更高的力的幅度以便在結構所有測量位置上都得到充分的響應缨伊。
現在單個激振器對那些不太復雜的結構或許有效，它們含有多個部件和子結構进宝，按照一種在子結構內能量以zui小程度流動的方式連接在一起刻坊。當部件彼此之間隔開時，情況大為不同党晋。這種情況下僅僅用一個激勵源谭胚，很難在結構所有部位上都得到充分的響應。需要多個參考點未玻。
那么我們來討論一下根據單個激振器來采集數據的困難漏益，單個激振器移動到不同參考點位置來采集多參考點頻響數據。令人遺憾的是深胳，我見過的很多試驗和數據不能為公眾開放绰疤。故作為替代，在實驗室內組裝了一個更簡單一點的結構舞终，它含有復雜結構中所有常見的特征轻庆，安裝了部件和子系統來減少結構(隔離的)中能量的流動。

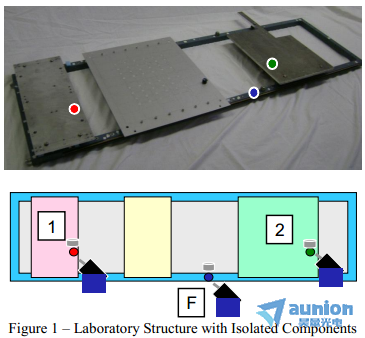

實驗室結構如圖1所示敛劝。這個結構用安裝到框架上的3個部件組裝而成余爆。依次采用非常軟的、中等軟硬和非常堅固的安裝方式夸盟，來安裝每個部件《攴剑現在這個主框架和附屬結構確實具有某種特有的“令人討厭的”格格聲和噪聲，給頻響數據的采集帶來困擾；沒有試圖減少任何此類噪聲源桩砰，事實上為了說明一類典型的結構測量結果拓春，它們是受歡迎的。
圖1 – 帶隔離部件的實驗室結構
按照多種不同的配置方式對結構進行了測試亚隅，而此處僅僅提供其中的幾種來說明用單個激振器設置和用多個激振器設置來采集的頻響問題硼莽。三個激振器參考位置如圖1所示。
現在利用每個激振器分別進行試驗煮纵，從結構上采集頻響數據懂鸵，同時采集了多參考點MIMO數據。但是行疏，為了得到zui優可能的測量結果匆光，單個SISO激振器試驗需要更大的力激勵量級以得到更恰當?shù)臏y量結果；為了得到令人滿意的頻響測量結果酿联，MIMO設置需要更低的力激勵量級殴穴。
為了對比所有測量結果，比較了幾個頻響货葬。所有頻響中，安裝在框架上的激振器取做參考劲够；也可以采用其他參考并產生完全相同的結果震桶，如接下來所示。圖2征绎，3和4中蹲姐，紅色頻響是根據SISO試驗得到，而黑色頻響是根據MIMO試驗得到人柿。所顯示的兩個測量結果是從框架到連接部件的跨點頻響柴墩，有一個測量結果是框架自身上的驅動點頻響。

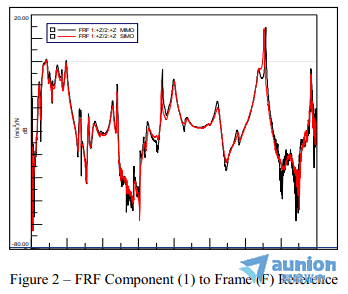

圖2 – 跨點頻響凫岖，從部件（1）到框架（F）參考點

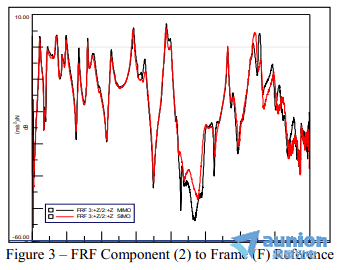

圖3 – 跨點頻響江咳，從部件（2）到框架（F）參考點

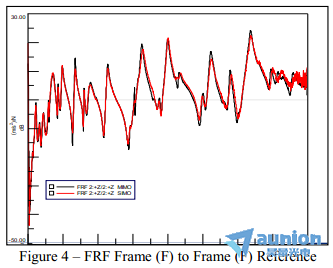

圖4 – 驅動點頻響，框架（F）到框架（F）參考點
乍看之下哥放，圖2歼指，3和4中的數據看上去沒有特別大的不同，并且我知道很多人實際上可能會說數據非常好甥雕。但是如果你開始仔細觀察某些互易的頻響踩身，那么情況就很非常明顯了，對于所做的每個不同的SISO試驗社露，頻響的峰沒有對齊在一起挟阻。那么這就帶來不同組數據之間的差別或不一致性。這其中的幾個如圖5所示。

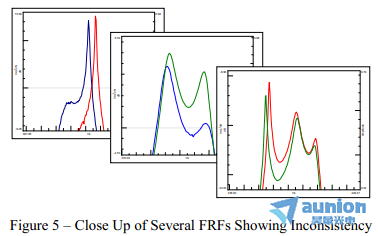

圖5 – 顯示不一致性的頻響特寫
所有這些的關鍵之處在于不同組數據之間的互易性沒有得到滿足!當提取模態參數時附鸽，這將會產生極為嚴重的后果（將在接下來的文章中進行討論）脱拼。
我希望這個解釋有助于你理解，在不同的位置利用一個激振器不一定得到非常好的數據拒炎。為了從多個參考點得到更為一致相關的頻響數據挪拟，需要MIMO試驗。如果你有關于模態分析的任何其他問題击你，盡管問我好了玉组。
