模態空間系列（六十九）趣味解讀模態空間-改變懸臂梁頂部剛度，但僅能改變頻率那么多點疏旨。怎么回事很魂？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權檐涝，Peter Avitabile教授擁有文章全部權利遏匆，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯谁榜，請保留本段的描述信息幅聘。
改變懸臂梁頂部剛度，但僅能改變頻率那么多點窃植。怎么回事帝蒿？
嗯，這需要討論巷怜。
嗯葛超，這是諸多問題中的又一個問題，我看到很多人對其感到困惑延塑。讓我們從一個簡單的懸臂梁開始绣张，并解釋系統一些內在的基本特性。
首先关带，我們從簡單的有限元模型開始侥涵，來研究懸臂梁頂部剛度的影響。懸臂梁宋雏、頂部帶彈簧的懸臂梁以及端部鉸支條件下的懸臂梁如圖1所示芜飘。我們將利用梁的有限元模型來深入領會一下當梁頂部的彈簧剛度由低變到高時發生了什么。
表1列出了懸臂梁前3階模態磨总，接下來列出了隨著剛度增加時的頻率變化情況嗦明、以及如果彈性剛度無窮大，zui后為鉸支邊界條件下的頻率變化情況蚪燕。值得注意的是娶牌，隨著彈簧剛度增加，zui終頻率趨向于zui終懸臂梁頂部鉸支邊界條件下的結果邻薯。

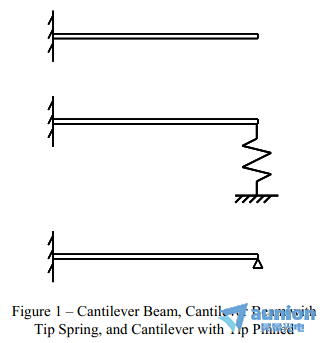

圖1 – 懸臂梁裙戏，懸臂梁帶頂端彈簧，懸臂梁頂端鉸支
那么這意味著厕诡，不管你在懸臂梁頂部加了多少剛度累榜，頻率只能移動那么多點，并且后面剛度增加的再多，也幾乎沒有什么影響 — 這是一個收益遞減點壹罚。

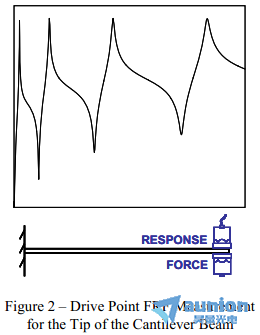

現在讓我們進一步考慮這個簡單的懸臂梁葛作，看看其頂部的響應。頻響函數如圖2所示猖凛，在梁的頂部測量驅動點頻響赂蠢，頂部也是剛度施加的地方。
那么現在我們來看一看頻響函數辨泳，并討論這個頻響的不同部分虱岂。這個函數在固有頻率上有峰值。大致說來菠红，在頻域內有一個區域第岖，在這個區域內用很小的力可以引起很大的響應。在共振頻率上试溯，結構好像沒有明顯的剛度蔑滓。

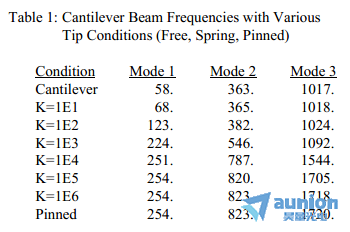

表1：不同端部條件下的懸臂梁固有頻率
現在來看反共振頻率，在頻域范圍內有一段區域遇绞，在這個區域上施加很大的力键袱，卻基本上沒有響應。結構好像剛度無窮大摹闽。也就是說在反共振頻率上沒有位移蹄咖，并且懸臂梁在那個點上好像被鉸支固定了。
你看钩骇，如果懸臂梁頂部剛度變化比藻，那么這個函數的峰會發生遷移铝量。如果梁頂部剛度增加倘屹，峰值會向上遷移。如圖所示慢叨。

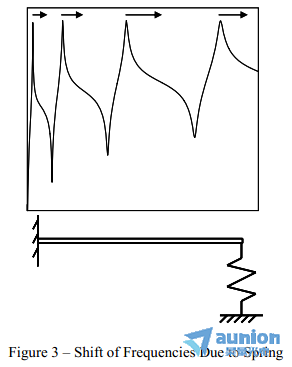

圖3 – 彈簧引起的頻率遷移
但是隨著剛度增加纽匙，系統頻率的遷移會有一些限制。現在如果我們認識到反共振頻率實際上是懸臂梁頂部位移為零處的頻率拍谐。那么顯然烛缔，這是梁仿佛在頂部被鉸支固定時的頻率。如圖4所示轩拨。根據這個示意圖践瓷，很容易認識到，無約束懸臂梁的峰值永遠不會遷移超出懸臂梁的反共振頻率亡蓉，因?yàn)楸举|(zhì)上這是頂部施加約束的懸臂梁晕翠，約束條件為鉸支。
圖4 – 約束條件下的zui大頻率遷移
那么綜上所述，很顯然淋肾，當在梁的頂部考慮一個彈簧時硫麻，懸臂梁的頻率僅能遷移那么多點。更進一步講樊卓，通過觀察無約束懸臂梁頂部的反共振頻率拿愧，我們實際上可以確定這個頻率能遷移多遠。
我希望這個討論澄清了這個謎團碌尔，關于固有頻率沒有進一步變化之前浇辜，為什么它們只能移動那么多的謎團。為你自己證明這點的好方法是生成一個簡單的有限元模型唾戚，并檢查輸出結果奢赂。如果你有關于模態分析的任何其他問題，盡管問我好了颈走。
