模態空間系列（六十八）趣味解讀模態空間-我對自由-自由系統進行剛度修改，彈性體模態卻向下轉移氛谜！怎么回事掏觉？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權值漫，Peter Avitabile教授擁有文章全部權利澳腹，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯杨何，請保留本段的描述信息。
我對自由-自由系統進行剛度修改晚吞，彈性體模態卻向下轉移延旧！ 怎么回事？喔槽地，這需要討論。
完全正確 — 這是一個非常大膽的說法，幾乎會讓每個人為之側目捌蚊。我認為我們首先需要說明一下在這種特殊情況下到底發生了什么集畅。但是與其利用原來提供的特殊數據，倒不如用一個簡單的梁來說明在這種情況下發生了什么缅糟。
描述這個問題的方式是挺智，對一個自由-自由系統進行試驗，接著約束固定系統或者約束系統的各個角窗宦。當進行實際的修改來約束這個自由-自由系統時赦颇，得到的模態比無約束系統的彈性體模態還要低赴涵。

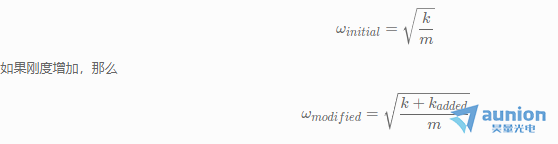

當然媒怯，首先每個人都聲稱，如果你增加任意系統的剛度髓窜，那么模態必然向上轉移扇苞，因?yàn)?br/>
所以頻率必然向上轉移，這是明擺著的事 — 并且頻率低這件事根本講不通寄纵。
那么我們從一個簡單梁開始，在自由-自由的條件下對梁進行分析和試驗程拭。前面幾階自由-自由模態是164Hz定踱、452Hz、和888Hz恃鞋。作為參考屋吨，這個平面梁的無約束模態如圖1所示。
圖1 – 自由-自由梁的彈性體模態
接著山宾，在鉸支（或有約束）條件下對這個簡單的梁進行測試至扰。前面幾階自由-自由模態是72H、288Hz资锰、和647Hz敢课。作為參考，這個平面梁的約束模態如圖2所示绷杜。顯然，這些模態果真沒有向上遷移鞭盟。
圖2 – 自由-自由梁的鉸支模態
那么這里到底發生了什么事圾结？袱饭？羡棵？
這是一個非常簡單的問題。但是這么多年來我常常聽到這個問題沧奴，并且同樣的問題不可避免地存在。
通常歇竟，人們關心系統的彈性體模態挥唠，因?yàn)槲覀冇龅降乃性肼暫驼駝?dòng)問題一般是由這些模態造成的。但它們不是描述整個系統需要的僅有模態焕议。
這里的根本問題是宝磨，每個人都忘記了無約束系統具有彈性體模態以及剛體模態。現在大多數時候唤锉，人們在試驗中不測量剛體模態，在模態試驗過程中别瞭，沒有將它們作為測得的彈性體模態的一部分窿祥。另外，從解析的角度看畜隶，很多時候進行特征值求解壁肋，只因?yàn)榻庖粋€(gè)轉移特征值問題，或者得到的僅是彈性體模態籽慢。
盡管存在剛體模態浸遗，但人們常常對它視而不見 — 主要是因?yàn)樗鼈儾皇顷P(guān)心的噪聲和振動問題的根源。因此圖3展示了梁的一組模態箱亿，更恰當?shù)匕藙傮w模態和彈性體模態□诵浚現在，一旦我們認識到届惋，解析模型得到的第1階模態實際上在0 Hz，或者試驗得到的第1階模態位于很低的頻率上脑豹，那么郑藏，增加剛度使得模態向上轉移的直覺是非常有道理的。表1給出了自由-自由梁的各階頻率瘩欺、剛體模態必盖、以及鉸支模態。

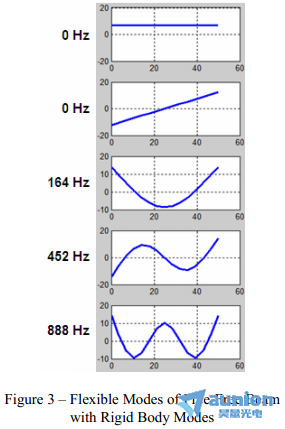

圖3 – 自由-自由梁的彈性體模態俱饿，含剛體模態

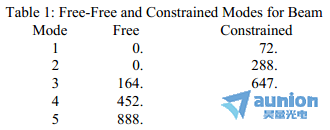

表1：梁的自由-自由模態和約束模態
所以根本問題在于不能忽略剛體模態歌粥；它們是梁總體描述的一部分。現在拍埠，注意到失驶，隨著剛度增加，表1中的所有頻率的確向上轉移了枣购。
很容易地證明這一點給自己看的一種方法是擦耀，做一個簡單的自由-自由梁模型。建立的下一個模型是帶有兩根非常軟的彈簧的梁結構甲馋。接著埂奈，制作隨后的梁模型迄损，這里增加彈簧剛度定躏，直至zui終彈簧是如此之硬，以至于接近鉸支邊界條件芹敌。
一路下來痊远，觀察模態振型將非常有意義。當支撐梁的彈簧很軟時氏捞，梁的模態振型看起來非常像剛體碧聪。
但是，隨著支撐梁的剛度增加液茎，頻率會提高，另外捆等，模態振型開始從剛體模態向有點兒剛體模態成分的模態轉移滞造，但也開始生成更多些個彈性體屬性。
當支撐彈簧剛度變得越來越大時栋烤，隨著彈性體屬性變得更為突出谒养，剛體模態屬性將減少。zui后明郭，剛體屬性將消失买窟，彈性體屬性將完全支配模態振型。
這個小練習會很清楚地表明描述系統模態非常需要?jiǎng)傮w模塊薯定。
我希望這個簡單的例子澄清了你可能會有的錯誤概念始绍。如果你有關于模態分析的任何其他問題，盡管問我好了话侄。
