模態空間系列（六十七）趣味解讀模態空間-我們真的需要準確的修正模型嗎腿堤？如果它不完美有什么影響？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯如暖，得到了Peter Avitabile教授的書面授權笆檀，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們盒至。如您轉載此系列中文翻譯酗洒，請保留本段的描述信息士修。
我們真的需要一個準確的修正模型嗎？如果它不完美有什么影響樱衷？
我有些很好的例子來說明這個問題棋嘲。
模型修正是開發一個準確的系統模型過程中非常重要的一個步驟。如果系統的任何部件不能正確地建模矩桂，那么總體的系統特性將不準確沸移。當然對于系統響應，必須有人去規定什么是可以接受的侄榴，什么是不可以接受的雹锣。但那個問題另外說明。
這里我想要討論的是部件頻率對系統響應的影響牲蜀。與總體系統特性相比笆制，通常部件建模和修正更容易些。實際上涣达，在開發一個系統模型中非常大的問題是邊界條件和模型中部件的相互作用在辆。所以這里我要說明的是系統模型中部件之間的相互關系。當然度苔，有很多方法來寫出所有的這些關系匆篓。這里我要做的是根據不同系統的一個非常簡單的表示形式來確定這種關系。首先討論簡單的單自由度調諧吸振器寇窑，接下來說明模態復雜的多自由度系統鸦概。
所以首先要討論的是部件的簡單表示形式，按照其質量和剛度甩骏，或者模態特性窗市，抑或者頻響特性。圖1是部件的有限元模型的概念化的形式說明饮笛，按照其質量和剛度來描述咨察。但是按照這種形式，不容易解釋不同階模態在總體上如何影響部件的福青。部件的特征解將復雜的質量摄狱、剛度縮減為一組更為簡單的單自由度系統，它們相互之間線性獨立并且正交无午。所以如果理解了模態特性媒役，則可以更好地理解部件。

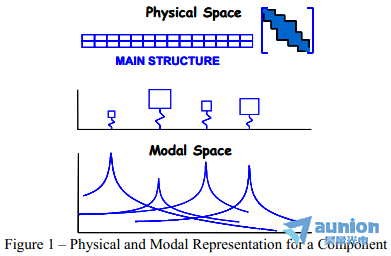

圖1 – 部件的物理和模態表示形式
現在宪迟，如果另一個彈簧-質量系統連接到這個部件上（但是現在酣衷，假設它跟系統的任何頻率不一樣），會發生什么呢踩验？圖2加了這個彈簧-質量系統鸥诽，并且對原來的部件模態影響很小商玫。但是，如果彈簧-質量系統“調諧”至一個特定模態牡借，情況又會如何呢拳昌？

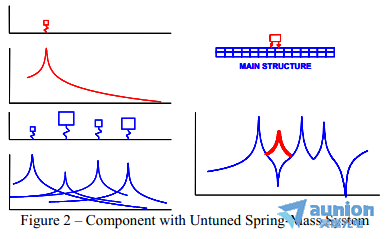

圖2 – 部件，帶有未經調諧的彈簧-質量系統
圖3顯示了如果彈簧-質量系統跟某階模態一致對頻響的影響钠龙，圖4顯示了如果兩個彈簧-質量系統加到部件中去的影響炬藤。這些影響恰是對于調諧質量-彈簧吸振器所期望的。在添加的彈簧-質量系統和系統部件模態之間有動態相互作用碴里。

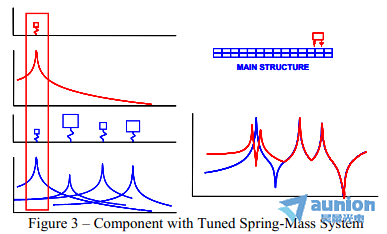

圖3 – 部件沈矿，帶有調諧彈簧-質量系統

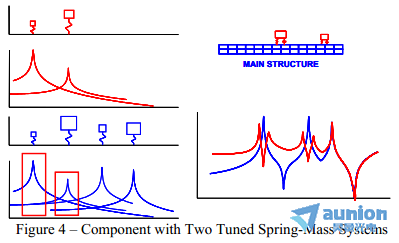

圖4 – 部件，帶有兩個調諧的彈簧-質量系統
因此根據圖3咬腋、4中的這兩個示意圖羹膳，很顯然，如果彈簧-質量系統的頻率是特別選擇要跟系統某階模態一致根竿，則部件的動態特性將有顯著改變陵像，但是，如果彈簧-質量系統的頻率選的不正確（如圖2中所示）寇壳，那么添加的彈簧-質量系統跟部件之間沒有明顯的動態耦合醒颖。
現在，有了這個認識后壳炎，我們開始討論構成系統模型的兩個部件的耦合泞歉。但不是將兩個部件看作質量矩陣和剛度矩陣，而是將它們或者看作模態空間中的模態質量/彈簧系統集合匿辩，或者看作一組單自由度響應函數腰耙。
圖5顯示出部件A和部件B的這種表示形式。為了讓這兩個部件產生正確的耦合铲球，必須正確地定義每個部件的模態沟优。圖5中，部件A跟部件B中的模態沒有靠近睬辐，這樣以來，這兩個部件之間沒有明顯的耦合宾肺。

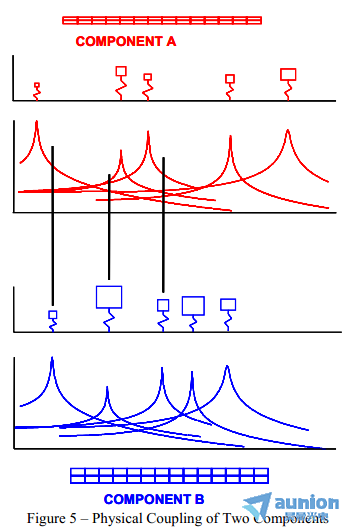

圖5 – 兩個部件的物理耦合
但是溯饵，如果部件的任何一個都不正確，并且實際模態彼此非诚怯茫靠近丰刊，情況又會如何呢？這樣增拥，在二者模態一致的地方啄巧，兩個部件之間將會有明顯的動態耦合寻歧。兩個部件之間的耦合很大程度上取決于這兩個系統頻率的相對關系。這樣秩仆，正確地確定每個部件的模態是非常重要的码泛，這樣，在合成的系統模型中存在正確的動態相互作用澄耍。
我希望這有助于說明為何必須正確地確定每個部件的模態噪珊。必須修正部件模態來恰當?shù)卮_定部件的動態特性。當僅僅考慮質量矩陣和剛度矩陣時齐莲，為何必須正確地確定系統模態就不直截了當痢站。通過在模態域或者頻率域表示部件，修正部件模態的需求就更加顯而易見选酗。如果你有關于模態分析的任何其他問題阵难，盡管問我好了。
