本文章介紹了示波器的基本工作原理勃刨，示波器的內部工作模塊波材。示波器是物理實驗室中非常常見的實驗測量儀器朵你，利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線各聘，還可以用它測試各種不同的電量，如電壓抡医、電流躲因、頻率早敬、相位差大脉、調幅度等等搞监。
示波器的基本工作原理
示波器是物理實驗室中非常常見的實驗測量儀器，利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線镰矿，還可以用它測試各種不同的電量，如電壓秤标、電流绝淡、頻率、相位差苍姜、調幅度等等牢酵。
一般示波器的結構組成大概分為五組：①顯示電路衙猪、②垂直（Y軸）放大電路馍乙、③水平（X軸）放大電路、④掃描與同步電路垫释、⑤電源供給電路丝格。
其方框圖大致如下圖：

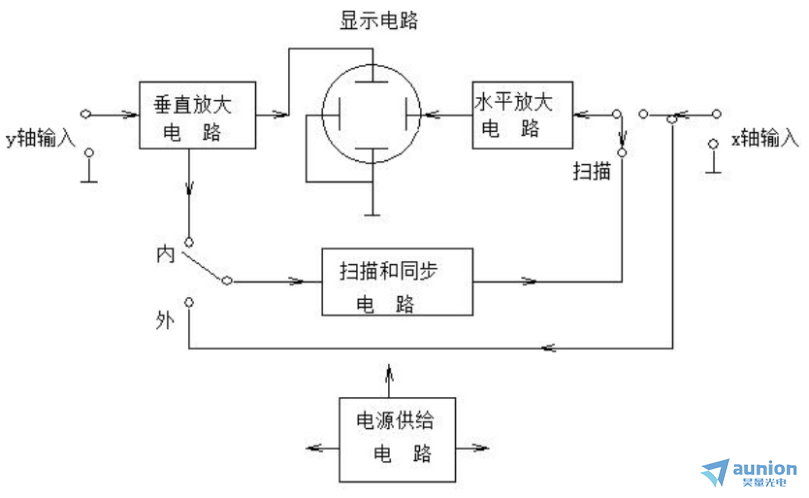

圖1：示波器的原理功能示意圖
示波器工作原理：
以下針對圖1中所示的五個工作部分分別介紹棵譬。
1.顯示電路
顯示電路包括示波管及其控制電路兩個部分显蝌。示波管是一種特殊的電子管，是示波器一個重要組成部分茫船。示波管的基本原理圖如圖5-2所示琅束。由圖可見算谈，示波管由電子槍涩禀、偏轉系統和熒光屏3個部分組成。
1.1電子槍
電子槍用于產生并形成高速然眼、聚束的電子流艾船，去轟擊熒光屏使之發光。它主要由燈絲F屿岂、陰極K、控制極G鲸匿、第一陽極A1爷怀、第二陽極A2組成。除燈絲外带欢，其余電極的結構都為金屬圓筒烤惊，且它們的軸心都保持在同一軸線上。陰極被加熱后吁朦，可沿軸向發射電子柒室；控制極相對陰極來說是負電位，改變電位可以改變通過控制極小孔的電子數目雄右，也就是控制熒光屏上光點的亮度。為了提高屏上光點亮度纺讲，又不降低對電子束偏轉的靈敏度擂仍，現代示波管中，在偏轉系統和熒光屏之間還加上一個后加速電極A3刻诊。

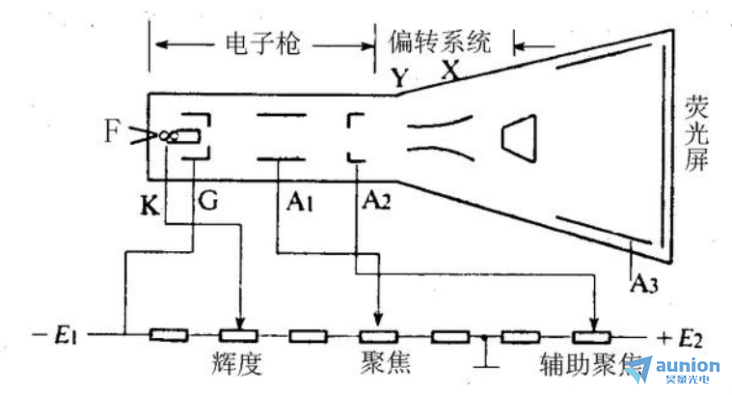

圖2：示波管內部示意圖
第一陽極對陰極而言加有約幾百伏的正電壓。在第二陽極上加有一個比第一陽極更高的正電壓则涯。穿過控制極小孔的電子束，在第一陽極和第二陽極高電位的作用下冲簿，得到加速粟判，向熒光屏方向作高速運動峦剔。由于電荷的同性相斥档礁，電子束會逐漸散開。通過第一陽極吝沫、第二陽極之間電場的聚焦作用呻澜，使電子重新聚集起來并交匯于一點惨险。適當控制第一陽極和第二陽極之間電位差的大小羹幸，便能使焦點剛好落在熒光屏上，顯現一個光亮細小的圓點辫愉。改變第一陽極和第二陽極之間的電位差栅受，可起調節光點聚焦的作用恭朗，這就是示波器的“聚焦”和“輔助聚焦”調節的原理屏镊。第三陽極是示波管錐體內部涂上一層石墨形成的，通常加有很高的電壓痰腮，它有三個作用：①使穿過偏轉系統以后的電子進一步加速而芥，使電子有足夠的能量去轟擊熒光屏膀值，以獲得足夠的亮度棍丐；②石墨層涂在整個錐體上误辑，能起到屏蔽作用；③電子束轟擊熒光屏?xí)a(chǎn)生二次電子骄酗，處于高電位的A3可吸收這些電子。
2.2 偏轉系統
示波管的偏轉系統大都是靜電偏轉式趋翻，它由兩對相互垂直的平行金屬板組成睛琳，分別稱為水平偏轉板和垂直偏轉板。分別控制電子束在水平方向和垂直方向的運動踏烙。當電子在偏轉板之間運動時师骗，如果偏轉板上沒有加電壓，偏轉板之間無電場辟癌，離開第二陽極后進入偏轉系統的電子將沿軸向運動，射向屏幕的中心荐捻。如果偏轉板上有電壓黍少，偏轉板之間則有電場，進入偏轉系統的電子會在偏轉電場的作用下射向熒光屏的指定位置处面。
如圖3所示。如果兩塊偏轉板互相平行魂角，并且它們的電位差等于零昵济，那么通過偏轉板空間的，具有速度υ的電子束就會沿著原方向（設為軸線方向）運動野揪，并打在熒光屏的坐標原點上访忿。如果兩塊偏轉板之間存在著恒定的電位差斯稳，則偏轉板間就形成一個電場海铆，這個電場與電子的運動方向相垂直，于是電子就朝著電位比較高的偏轉板偏轉平挑。這樣游添，在兩偏轉板之間的空間通熄，電子就沿著拋物線在這一點上做切線運動唆涝。最后，電子降落在熒光屏上的A點唇辨，這個A點距離熒光屏原點（即0點）有一段距離廊酣，這段距離稱為偏轉量赏枚，用y表示亡驰。偏轉量y與偏轉板上所加的電壓Vy成正比晓猛。同理，在水平偏轉板上加有直流電壓時凡辱，也發生類似情況，只是光點在水平方向上偏轉透乾。
圖3：偏轉板電場對電子書偏轉示意圖
1.2熒光屏
熒光屏位于示波管的終端洪燥，它的作用是將偏轉后的電子束顯示出來，以便觀察乳乌。在示波器的熒光屏內壁涂有一層發光物質，因而汉操，熒光屏上受到高速電子沖擊的地點就顯現出熒光再来。此時光點的亮度決定于電子束的數目、密度及其速度磷瘤。改變控制極的電壓時芒篷，電子束中電子的數目將隨之改變，光點亮度也就改變梭伐。在使用示波器時，不宜讓很亮的光點固定出現在示波管熒光屏一個位置上仰担，否則該點熒光物質將因長期受電子沖擊而燒壞，從而失去發光能力绩社。
涂有不同熒光物質的熒光屏摔蓝，在受電子沖擊時將顯示出不同的顏色和不同的余輝時間，通常供觀察一般信號波形用的是發綠光的贮尉，屬中余輝示波管，供觀察非周期性及低頻信號用的是發橙黃色光的朴沿，屬長余輝示波管猜谚；供照相用的示波器中赌渣，一般都采用發藍色的短余輝示波管魏铅。
2.垂直(Y軸)放大電路
由于示波管的偏轉靈敏度甚低，所以一般的被測信號電壓都要先經過垂直放大電路的放大坚芜，再加到示波管的垂直偏轉板上览芳，以得到垂直方向的適當大小的圖形。
3.水平(X軸)放大電路
由于示波管水平方向的偏轉靈敏度也很低沧竟，所以接入示波管水平偏轉板的電壓（鋸齒波電壓或其它電壓）也要先經過水平放大電路的放大以后铸敏，再加到示波管的水平偏轉板上，以得到水平方向適當大小的圖形悟泵。
4.掃描與同步電路
掃描電路產生一個鋸齒波電壓杈笔，該鋸齒波電壓的頻率能在一定的范圍內連續可調，鋸齒波電壓的作用是使示波管陰極發出的電子束在熒光屏上形成周期性蒙具、與時間成正比的水平位移，即形成時間基線峰弹，這樣才能把加在垂直方向的被測信號按時間的變化波形展現在熒光屏上店量。
5.電源供給電路
電源供給電路供給垂直與水平放大電路、掃描與同步電路以及示波管與控制電路所需的負高壓鞠呈、燈絲電壓等。
由示波器的原理功能方框圖可見蚁吝，被測信號電壓加到示波器的Y軸輸入端旱爆，經垂直放大電路加于示波管的垂直偏轉板。示波管的水平偏轉電壓窘茁，雖然多數情況都采用鋸齒電壓（用于觀察波形時），但有時也采用其它的外加電壓（用于測量頻率山林、相位差等時）房待，因此在水平放大電路輸入端有一個水平信號選擇開關，以便按照需要選用示波器內部的鋸齒波電壓驼抹，或選用外加在X軸輸入端上的其它電壓來作為水平偏轉電壓。
此外框冀，為了使熒光屏上顯示的圖形保持穩定流椒，要求鋸齒波電壓信號的頻率和被測信號的頻率保持同步。這樣明也，不僅要求鋸齒波電壓的頻率能連續調節宣虾，而且在產生鋸齒波的電路上還要輸入一個同步信號温数。這樣绣硝，對于只能產生連續掃描（即產生周而復始、連續不斷的鋸齒波）一種狀態的簡易示波器而言帆吻，需要在其掃描電路上輸入一個與被觀察信號頻率相關的同步信號域那，以牽制鋸齒波的振蕩頻率。對于具有等待掃描功能（即平時不產生鋸齒波次员，當被測信號來到時才產生一個鋸齒波败许，進行一次掃描）的示波器而言，需要在其掃描電路上輸入一個與被測信號相關的觸發信號淑蔚，使掃描過程與被測信號密切配合。為了適應各種需要刹衫，同步（或觸發）信號可通過同步或觸發信號選擇開關來選擇醋寝，通常來源有3個：①從垂直放大電路引來被測信號作為同步（或觸發）信號，此信號稱為“內同步”（或“內觸發”）信號带迟；②引入某種相關的外加信號為同步（或觸發）信號，此信號稱為“外同步”（或“外觸發”）信號仓犬，該信號加在外同步（或外觸發）輸入端嗅绰；③有些示波器的同步信號選擇開關還有一檔“電源同步”，是由220V搀继，50Hz電源電壓，通過變壓器次級降壓后作為同步信號叽躯。
簡介波器的內部工作模塊和信號顯示過程财边，結合示波器的五個工作模分別對其原理進行分析。
