光頻域反射（optical frequency domain reflectometry, OFDR）技術在1981年首次提出。通過瑞利散射進行傳感初肉，但與OTDR不同的是酷鸦，光頻域反射是通過測量被調制的探測光產生的瑞利散射信號的頻率來對散射信號進行定位的。相對于OTDR技術牙咏，OFDR具有空間分辨率高臼隔，對探測光功率要求低等優點。
展示全部
光纖傳感中的光頻域反射（OFDR）技術

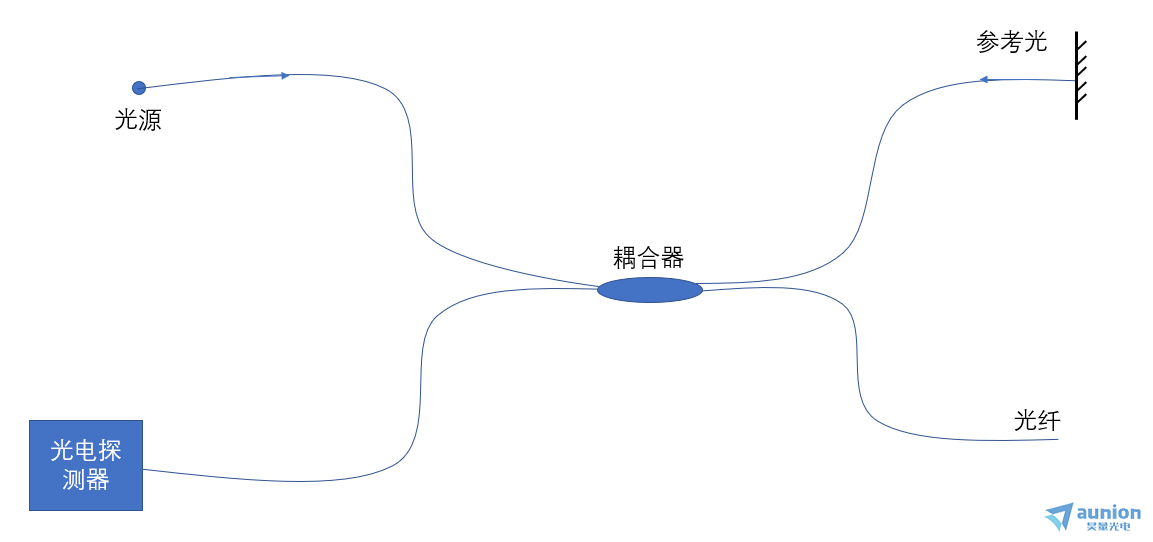

OFDR的原理如下圖所示妄壶，光源發出的頻率經線性掃描的連續光被耦合器分為兩路，有一路光就被注入到傳感光纖丁寄，當它在光纖中傳播時會一直有瑞利散射信號發出氨淌，這些散射的瑞利信號通過耦合器被耦合到探測器中，剩余的一路光波經過反射后作為參考光通過耦合器同樣被耦合到探測器中伊磺。
從原理上來看盛正，COTDR和OFDR對瑞利信號的檢測方式相同，都是相干信息探測屑埋。滿足了相干條件的瑞利散射信號光豪筝，會在光電探測器上發生混頻。光傳輸過程中的衰減會累計摘能，累計得的兩路光是總?cè)鹄⑸鋸姸鹊闹匾獏⒘啃拢瑢饫w中某一具體位置，可以通過頻譜上各頻率點反推出光纖中的各個位置团搞。由于比重與光纖沿線的衰減成正比袜刷，可以從各個頻率點的功率得到光纖沿線各個位置處的衰減情況。OFDR的空間分辨率和頻譜的分辨率有關莺丑，從時域到頻域的變換，頻率分辨率由信號的持續時間決定，最終萧豆，OFDR的空間分辨率由光源所能實現的最大頻率掃描范圍所決定。
激光器發出中心波長為C波段1550nm的激光昏名，通過壓電陶瓷涮雷、電流控制、溫度控制等方式可以實現對激光器的頻率掃描轻局。像上面圖所展示的一樣洪鸭，最終的探測光是參考光和瑞利散射光的混頻信號，光電探測器后面接的是頻譜探測儀仑扑。
OFDR對光源頻率掃描的線性度有非常高的要求览爵。傳感系統常間隔時間對信號采樣，再變換到頻域镇饮，并且按照頻率間隔與空間間隔的對應關系標定信號的位置蜓竹。這樣的話，如果光源調諧存在非線性储藐，會導致同一位置的散射信號與參考光在不同的時刻產生出不同的拍頻俱济，最終影響OFDR的空間分辨率「撇可使用非平衡輔助干涉儀來降低這種情況的影響蛛碌。
光纖中不同位置返回的瑞利散射信號的偏振態并不相同辖源，由此產生的混合信號的在與參考光相干時由于偏振態的差異會使最終得到的信號產生不規則波動蔚携。因為OFDR本身是在光源頻率不斷變化的過程中來對信號進行采集，通過對多次測量的結果進行平均同木，可在一定程度上消除偏振態不匹配對測量結果造成的影響浮梢，這個問題可以采用偏振分集接收技術進行減弱。由于瑞利散射信號的偏振態在光纖沿線不斷變化彤路，分束器兩個輸出端中的散射信號的功率會沿光纖長度產生波動秕硝，進而導致分束器中每一路相干信號均會產生相應的變化，分別對這些路進行分析洲尊，可以得到光纖中的排長远豺、光波偏振態的變化等信息。

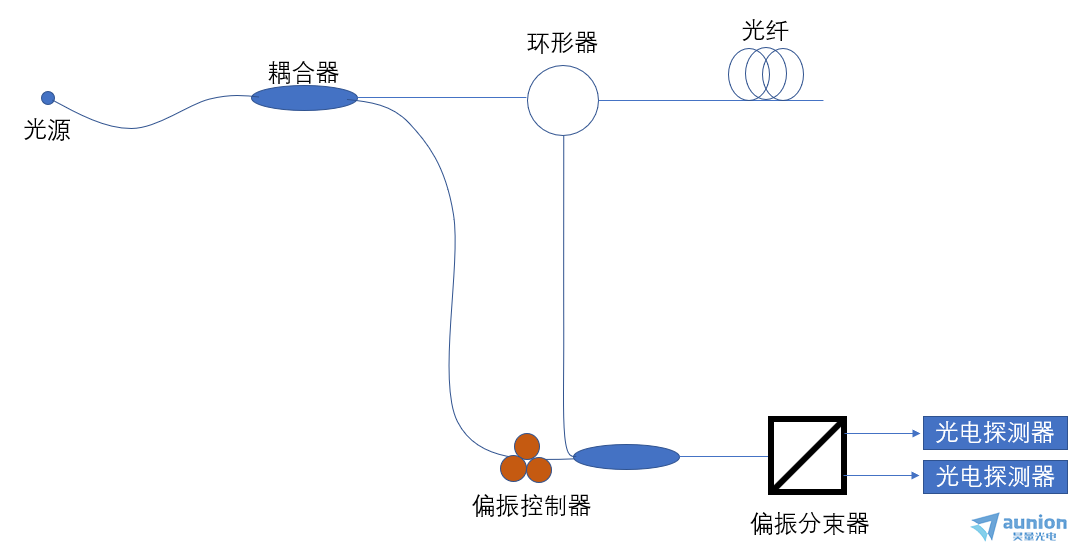

對參考光的偏振態進行控制坞嘀，使得偏振分束器兩個輸出端中參考光的功率相等躯护，這樣就可以通過最終兩路中相干信號的強度關系得到總?cè)鹄⑸涞恼嬲龔姸龋瑥亩鹄⑸淦褶q護對OFDR的影響丽涩。
由于OFDR需要采用相干接收的方式來探測瑞利散射信號棺滞，為了保證參考光與光纖中的瑞利散射光能夠相干裁蚁，傳感光纖的長度要遠小于光源的相干長度。諸多頻譜形狀為高斯型的光源枉证，需要光源的線寬達到數個KHz，這就是為實現長距離傳感而需要OFDR對光源相關性的要求高的原因移必。
從空間分辨率來看室谚，OFDR的空間分辨率由光源的頻率掃描范圍所決定。對于1GHz的掃描范圍崔泵，對應的OFDR的空間分辨率理論上可以達到0.1m秒赤。增大OFDR的測量距離，需要增加激光器的最大頻率掃描范圍或減小頻率的掃描速率憎瘸。
OFDR主要被用于測量光纖中的損耗和反射入篮，另外在測量溫度、應力含思、偏振模色散等方面有應用崎弃。
