為了解決實時光纖傳感中的摻鉺光纖放大器（EDFA）的自發輻射放大噪聲中的信號提取問題并齐，基于相干檢測的COTDR技術漏麦，有較大優勢。COTDR通過相干檢測况褪，可以將微弱的瑞利散射信號從較強的自發散射噪聲中提取出來撕贞。
光纖傳感中的相干光時域反射（COTDR）技術
一、COTDR原理

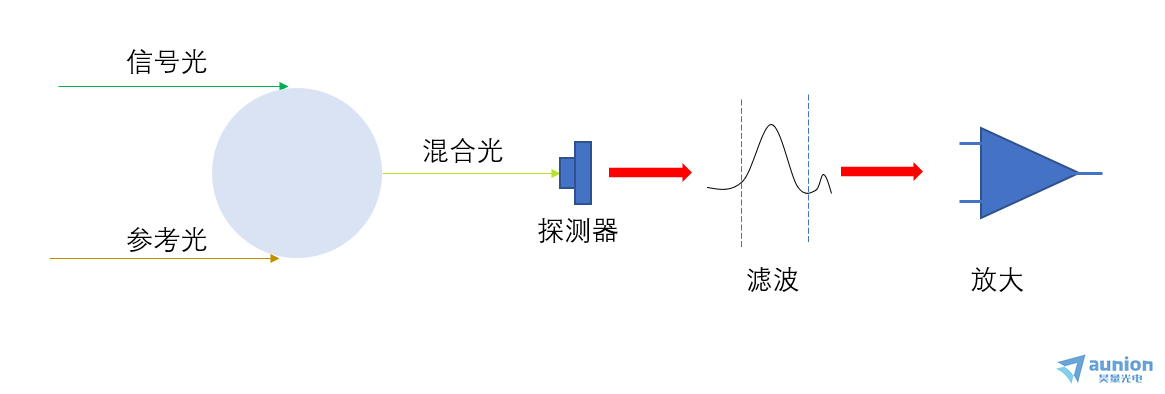

相干探測系統中测垛，除了用于探測的信號光捏膨，還增加了用來與信號光進行相干探測的參考光（本振光）。信號光與參考光經過耦合器耦合到光電探測器中，光電探測器將信號光與參考光混合時產生的拍頻信號轉換為電信號后号涯，經過濾波器和運放目胡，即可得到信號光與參考光的差頻信號。
信號光和參考光的頻率及振幅不同链快，混合后的光波場到達探測器后產生了光電流誉己，而這光電流中由于混合光場的存在，混合光場的信號光與參考光存在相位差久又，相位差致使光電流產生交流分量巫延，將交流分量濾波后輸出效五，正比于信號光振幅地消。而這部分信號光，就是探測光在光纖中傳播時產生的背向瑞利散射畏妖，參考光可取自激光光源脉执。
常使用聲光調制器（AOM）的衍射效應對信號光進行移頻，移頻造成的頻率差戒劫，是交流電流發生的重要因素半夷，所以需要集中，這也就限制著激光器頻寬迅细，所以COTDR通常使用單頻窄線寬激光器巫橄。從單模光纖中不同位置產生的信號光的偏振態并不相同，所以需要擾亂參考光的偏振態茵典，并經過多次測量以獲得信號光與參考光在不同偏振態匹配條件下的平均相干檢測結果湘换。

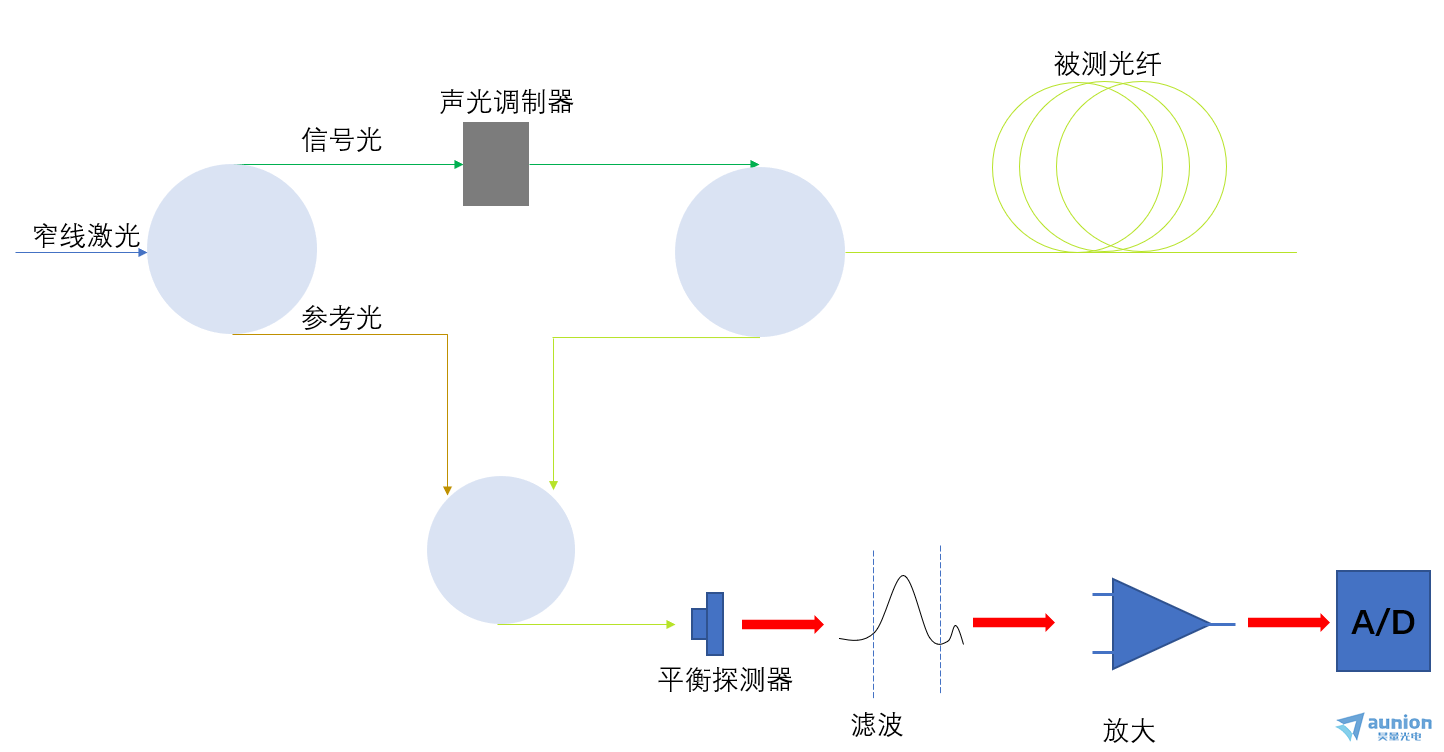

上面是COTDR具體結構圖，激光器發出的激光經耦合器分成兩束统阿，一束經過聲光調制器調制為探測光脈沖彩倚，再經耦合器注入被測光纖。返回的背向瑞利散射光信號與參考光混合扶平，二者產生中頻信號由平衡探測器接收帆离。平衡探測器輸出帶中頻信息的電流信號，最后經放大结澄，模數轉換后哥谷，由數字信號處理單元得到探測曲線。
二麻献、相干探測的特點
對于傳統OTDR直接功率探測而言们妥，COTDR可以在較低探測光功率下獲得更高的動態范圍。OTDR使用寬帶光源赎瑰，會占用部分通信信道王悍，COTDR使用單頻窄線寬激光，對通信類光纖檢測的影響可以降低餐曼⊙勾ⅲ基于COTDR的原理鲜漩，抗ASE噪聲的能力也增加，同時采用同性能雪崩光電二極管做平衡探測集惋，可進一步提高信號質量孕似。
非線性效應是長距離COTDR探測時需要考慮的問題。當COTDR對長距離線路進行監測時刮刑，中繼EDFA能將探測脈沖光放大喉祭，放大后的高功率脈沖在單模光纖中會引起光學非線性現象。概括起來雷绢，這個過程有關的非線性現象有以下幾種泛烙。普通單模光纖有受激布里淵散射閾值，高功率脈沖入射下翘紊，畸變產生蔽氨。四波混頻過程起源于介質的束縛電子對電磁場的非線性響應。入射光脈沖與ASE噪聲產生四波混頻帆疟，探測器接收到的瑞利散射信號降低鹉究。然后是自相位調制和交叉相位調制，這部分是由高功率光折射率的變化踪宠，從而導致光學相位的改變自赔。
三、COTDR性能參數
通常將信號功率與探測器輸出的噪聲功率之差定義為動態范圍柳琢，動態范圍可通過提升探測光功率來增加绍妨，但由于非線性效應存在，染厅，探測光的功率提升有限痘绎。空間分辨率從設備角度上來說由光脈沖寬度決定，而從系統角度上而言肖粮，是和探測器噪聲孤页，相干瑞利噪聲等相關的。而對付這些噪聲涩馆，有各不相同的方法行施，比如，通過降低探測器溫度降低熱噪聲魂那，穩定電路控制散粒噪聲蛾号，設置帶通濾波降低ASE噪聲，擾動偏振態用以控制偏振噪聲涯雅，等等鲜结。
四、COTDR的應用
最近湯加火山爆發，隨后較長時間內精刷，湯加與外界“失聯”拗胜，起因是火山活動使湯加海底電纜損壞。這個事情告訴我們怒允，對于各大洋上的島國埂软，海底電纜是極其重要的通訊方式。且事實就是纫事，目前我國也有多條海底光纜勘畔。
COTDR目前主要用于多中繼超長距離光通信線路特別是海底電纜的狀態檢測。
