顯示屏技術的進步使得它們可以作為電子控制空間光調制器(SLMs)用于各種用途炭庙。特別是基于液晶(LC)和數字微鏡器件(DMD)技術的SLM器件的性能特征已經發展到與日益敏感的儀器應用(如拉曼光譜)相兼容的地步』涂埽空間光調制器提供了額外的靈活性焕蹄，從調制激光激發(包括多個激光聚焦模式)阀溶，微觀樣品的操作(光學捕獲)银锻，或采樣體積的選擇(自適應光學或空間偏移拉曼光譜)永品，到調制高分辨率光譜濾波或復用/壓縮快速檢測的光譜域。
空間光調制器在拉曼光譜中的應用原理
拉曼光譜學一直受益于各種科學技術的進步。對于自發拉曼光譜掉弛，電荷耦合器件探測器允許在合理的速度下電子讀出高質量光譜症见，大功率窄線寬近紅外(NIR)激光器為生物樣品提供了幾乎理想的激發源殃饿，和高保真光學濾波器現在具有良好的抑制激發光的銳利邊緣接近激發頻率將這些光電器件與光學或完全不同的儀器(如掃描探針顯微鏡)相耦合，可以用微或納米尺度的空間分辨率探測材料的分子結構遵蚜。所有這些進步已經將拉曼光譜從一種昂貴的專業技術轉變?yōu)楸榧拔锢砗蜕茖W(xué)領域的普通臺式儀器帖池。當然，技術的進步還在繼續吭净，新的和看起來遙遠的光學領域在拉曼光譜儀器中得到了應用〖叛常空間光調制器(SLM)設備越來越多地用于自發和非線性拉曼光譜測量囚巴。
大多數SLM設備技術Z初都是作為數字顯示屏幕技術開發的，在這種技術中友扰，單個電子尋址像素的大陣列必須通過某種物理手段快速調制光線以產生圖像。也許這種技術較熟悉的例子是液晶顯示(LCD)秽浇，其中液晶方向的電子控制允許控制光學偏振，并與偏光器結合甚负，背光的幅度調制柬焕。低成本消費液晶顯示器的流行導致了它們的修改和在光學儀器中使用在這里梭域，激光被定向到液晶上击喂，而不是用于顯示目的的非相干寬帶背光的振幅調制碰辅。

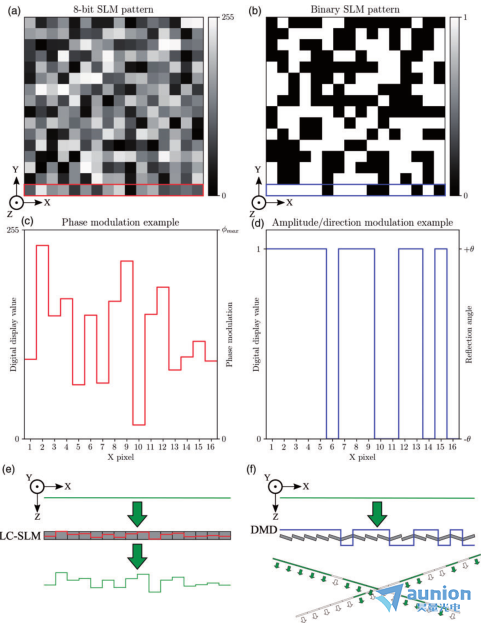

圖1.SLM相位調制與DMD振幅調制示意圖
由于激光是相干的，激光束的理想空間橫截面在相位上是恒定的没宾。液晶屏可以對相位進行一定程度的調制如圖1a,c,e所示。這是各種后續技術的基礎沸柔，這些技術以某種方式利用激光的空間調制相位循衰，如圖2所示褐澎。一個例子是使用空間相位調制將全息圖案壓印到連續波激光波前上。將液晶顯示器放置在透鏡的后焦平面上將導致在前焦點處的激光上印記的空間變化的相位圖案的傅里葉變換工三。通過適當選擇相位全息圖迁酸，入射激光可以被調制成聚焦到多個空間分離的點俭正，允許計算機控制多個激光焦點奸鬓，就像用于光學捕獲一樣多聚焦激光掃描顯微鏡掸读。液晶空間光調制器(LC-SLMs)也通常用于塑造超快激光脈沖和光學系統的像差校正串远。
圖2
Z近的投影顯示技術涉及基于微電子機械系統(MEMS)的完全不同的光調制方法。比較成功的MEMS顯示技術是數字微鏡器件(DMD)伸但。這些設備利用微型鏡子陣列(像素單位)，其反射方向可以通過電子方式單獨控制×羯Γ現代數字投影機利用DMD技術更胖，通過快速切換DMD模式生成視頻幀催式，DMD模式提供光振幅的空間調制函喉，形成單獨的彩色通道圖像(按順序生成不同的顏色)荣月。
用DMD進行振幅調制已被用于光學領域的各種應用管呵，從單像素壓縮傳感相機和空間編碼熒光光譜成像哺窄，到它們作為計算機控制的反射孔的使用許多光學應用集中在亮場和熒光顯微鏡上捐下，其中DMD可以以圖1b,d,f所示的理想方式修改光場萌业，以提高測量的速度或空間分辨率等方面坷襟。

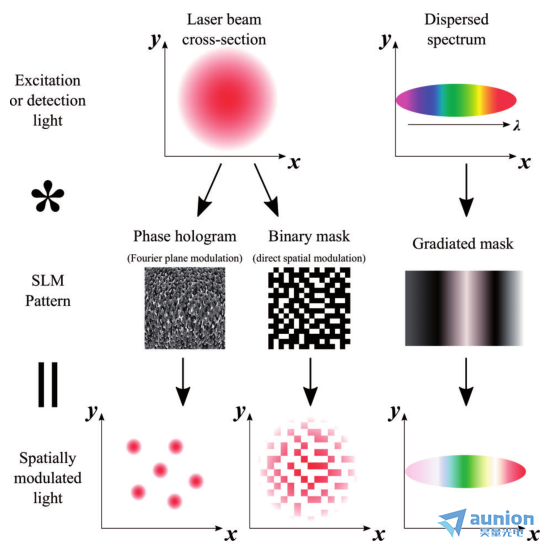

SLM在其他光學傳感領域的使用先于它們在拉曼光譜中的使用生年，這通常需要高保真的光學元件來實現有效的激發(圖2)婴程。與拉曼光譜相關的空間光調制的類型說明档叔。常見的例子包括激發束橫截面、光譜分散激發脈沖或光譜調制光探測衙四。圖案可以包括全息、空間或光譜調制的圖案患亿。這些調制的結果包括多點照明或空間/光譜調制传蹈。
其他類型的調制也可能實現。LC-SLM在光學系統中放置位置的重要性惦界。然而，隨著SLMs光學吞吐量的提高咙冗，激光激發和拉曼檢測損耗已經接近于在拉曼光譜儀器中使用的可接受的操作范圍。相位調制空間光調制器的應用相位調制空間光調制器通常用于拉曼儀器的激發級乞娄，以各種方式對激光束進行調制显歧。雖然可以利用現代LC -SLM調制檢測到的拉曼散射，但與基于鏡像的SLM設備相比确镊，光學吞吐量通常較低士骤，而且激光光子通常比拉曼光子更容易獲得蕾域。此外拷肌，相位控制對相干單色激光的影響提供了可以利用的附加效應，如用于多路復用光束轉向的全息相位圖巨缘。
