制作液晶空間光調制器的LUT文件
展示全部
液晶空間光調制器的相位延遲量與所加電壓通常不是線性的關系黍聂，因此需要一個查找表（look-up table）糾正他們的線性關系躺苦。這里采

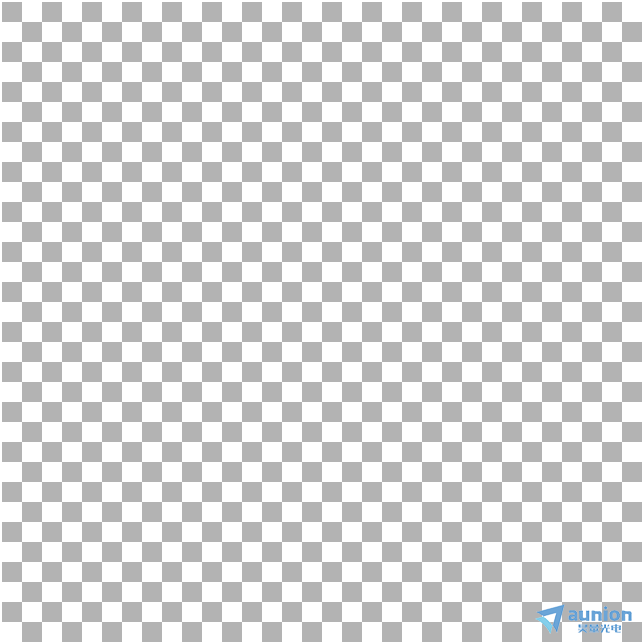

用在液晶空間光調制器上加載棋盤格的方式來制作LUT文件。棋盤格如下产还，白色代表2pi的相位匹厘，灰度從0-100%之間變化，表示從0-2pi
之間改變脐区。
30%灰度的棋盤格
首先加載一個linear.lut文件愈诚，linear.lut文件分為兩列，左邊一列代表圖片灰度值，右邊一列代表電壓值扰路。若空間光調制器都是16bit的深
度尤溜，那么左右兩列都是從0-65535之間變化這個lut文件是為了能夠得到，所有電壓下對應的相位相應汗唱。

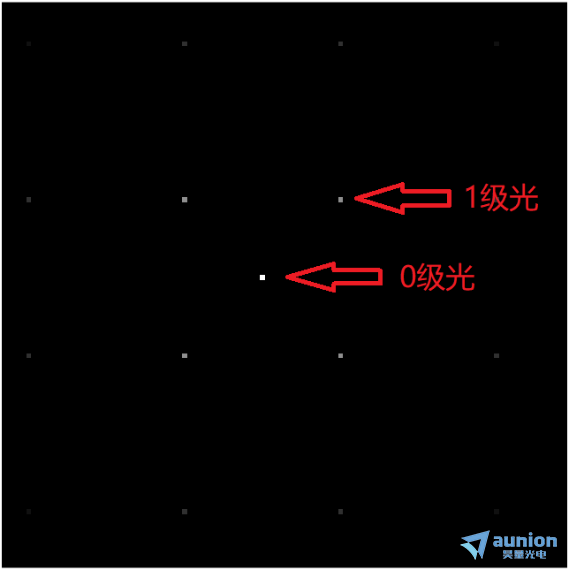

觀察透鏡焦面上宫莱，棋盤格對應光斑，主要是看0級光和1極光哩罪。

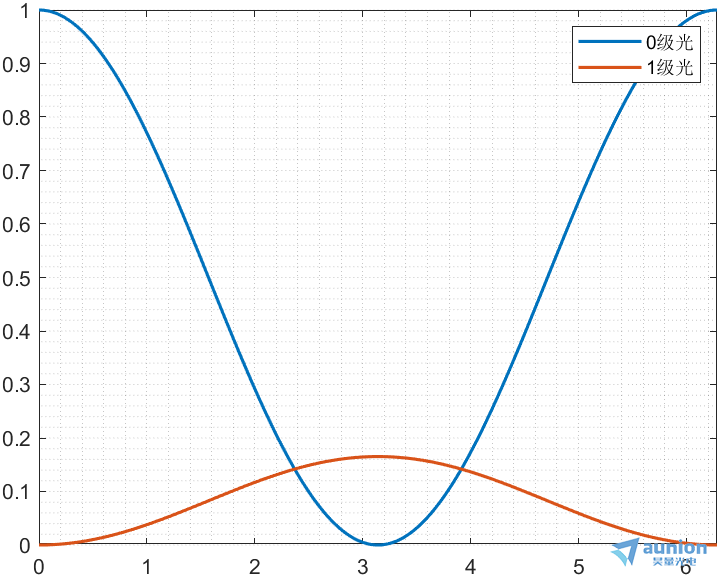

理想情況下授霸，若相位從0到2pi變化，0級光和1級光的相位關系如下圖所示际插，都是一個正弦曲線碘耳。

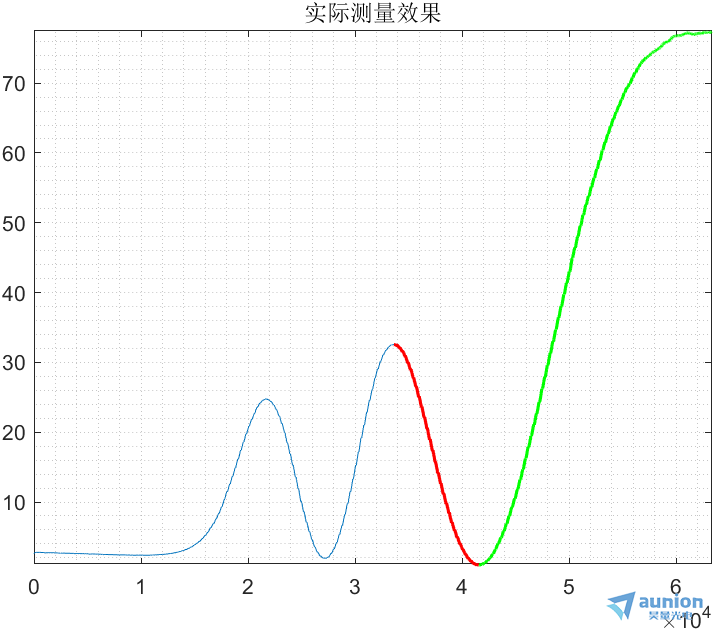

但是實際液晶空間光調制器的0級光，相位變化涵蓋幾個pi框弛，測量結果如下辛辨。每?jī)蓚€(gè)峰值之間都代表相位灰色格子相位經過了2pi的變
化。通常取最有兩個峰值瑟枫，即紅線和綠線兩段斗搞，紅線表示相位0-pi之間變化，綠線表示相位從pi-2pi之間變化慷妙。

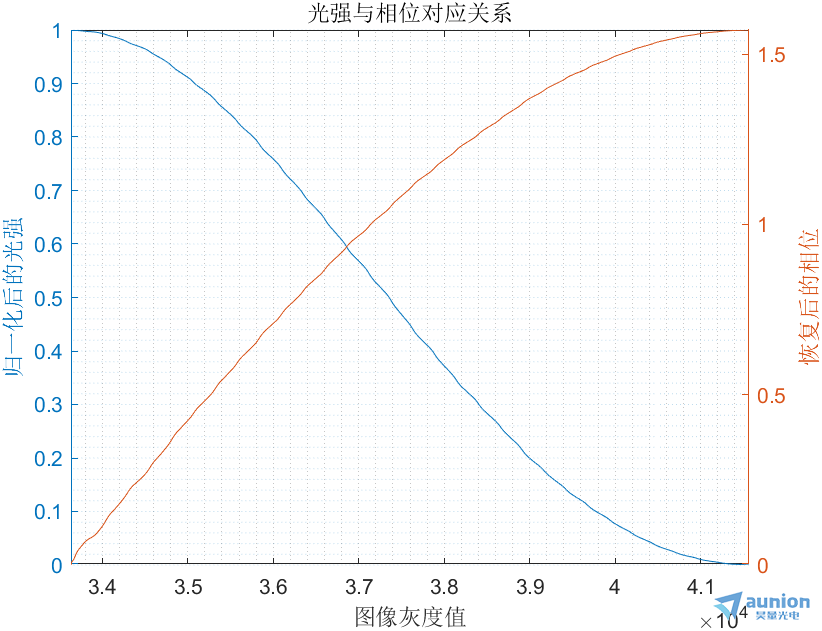

這里以上圖中的紅線為例僻焚，計算lut。先對曲線進行歸一化后膝擂，求反余弦函數得到相位角虑啤，下圖中橫坐標是圖像灰度值，將相位0-pi對應
成為0-32768之間的整數架馋。
由此可以產生一組32768行乘以2列的數組狞山，第一列由0-32768組成，對應相位值绩蜻，第二列是由上圖中橫坐標組成铣墨。然后刪除第一列中
重復的項目，并刪除第二列中對應的一項办绝。然后線性插入的方法伊约，補足空余的項目，于是便能夠得到完整的LUT文件孕蝉。
