制作軌道角動量和光柵涌韩，以及多個光束相互疊加的方法
液晶空間光調制器由像素構成，每個像素都能實現0到2pi的相位的調制量堕油。當空間光調制器加載光柵圖時能夠?qū)崿F(xiàn)光束偏轉，也可以
疊加螺旋相位的圖砚蓬，產生軌道角動量圣勒，下文就是介紹了三種方法：1. 產生單個光柵，2. 軌道角動量攘须，3. 多個光束疊加漆撞。
Matlab下8bit圖片的單個像素表示范圍可以是0-255之間的整數，也可以是0-1之間的小數于宙，因?yàn)?-1表示有更加方便浮驳，所以下面都是
采用這種方法，即0對應相位延遲量為零捞魁，1對應相位延遲量為2pi至会。
光柵制作單個光斑

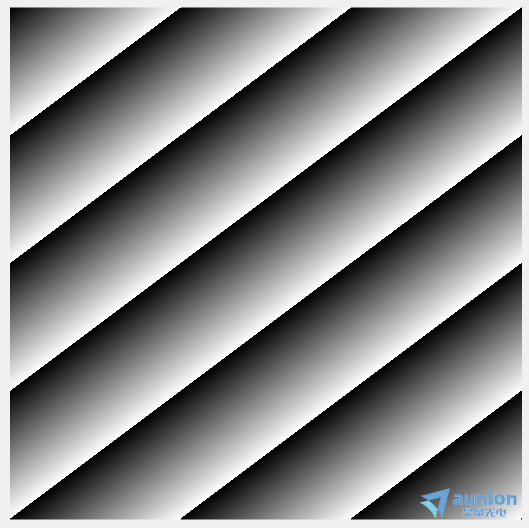

方法1：易于控制X和Y方向的周期數量
%% 光柵
% X和Y方向的斜面，取值范圍0-1
[x, y]= meshgrid(linspace(0, 1, 512));
% 光柵的數量
M = 3;
N = 4;
% 疊加光柵后谱俭，X方向周期為3奉件，Y方向周期為4
z = M*x+N*y;
z = mod(z, 1);
imshow(z);

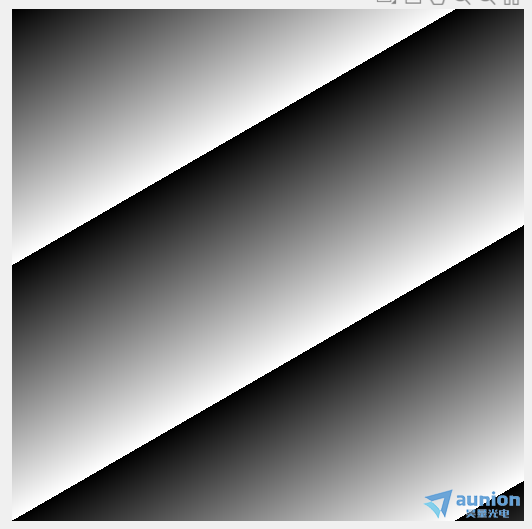

方法2：對光柵偏轉的角度大小更加方便
%% 直接輸入偏轉角度宵蛀，計算光柵
theta = pi/6;
% X方向周期為cos(tehta)
% Y方向周期為sin(theta)
z = x/cos(theta)+y/sin(theta);
z = mod(z, 1);
imshow(z);
軌道角動量制作

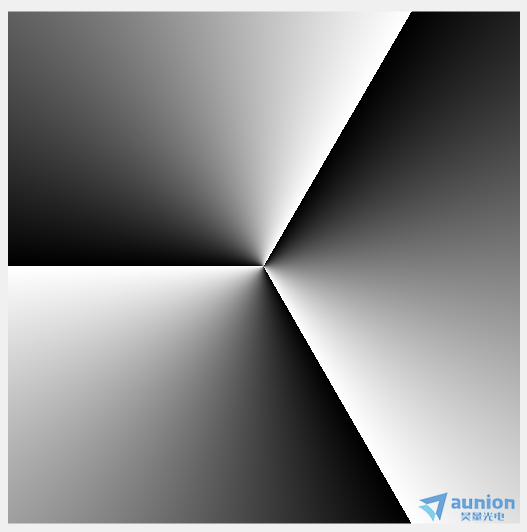

沒有傾斜的角動量
%% 因?yàn)橐O坐標，將圖片中心作為原點
[x, y] = meshgrid(-255:256);
polar = x+1i*y;
r = abs(polar);
fai = angle(polar);
fai = mat2gray(fai);
N = 3; % 軌道角動量大小
fai = mod(N*fai, 1);
imshow(fai)

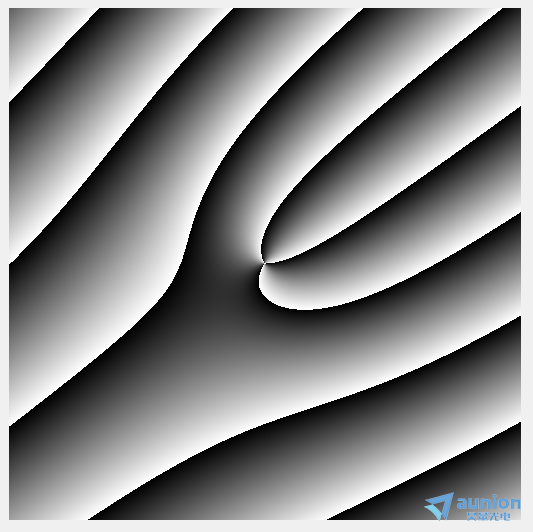

帶傾斜的角動量
% 直接在光斑上疊加光柵
% z表示光柵瓶蚂，fai是角動量
guidao = z+fai;
guidao = mod(guidao, 1);
imshow(guidao);

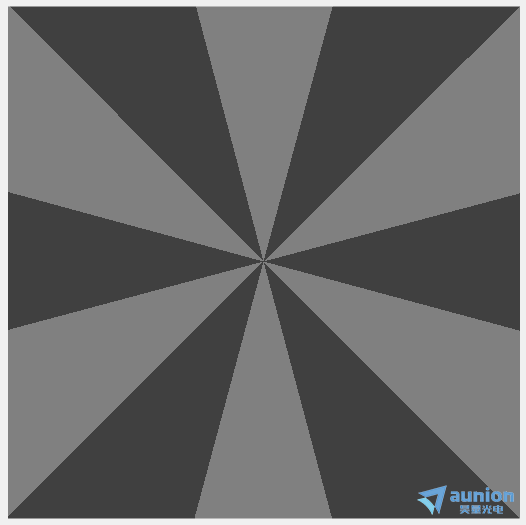

多個光斑疊加
每個光斑都使用E指數的形式表示糖埋，多個光斑疊加后相位部分，這里以兩個軌道角動量疊加為例
%% 多個光斑疊加
M = 2;
S1 = exp(1i*2*pi*(-M*fai))+exp(1i*2*pi*(M*fai));
phase = angle(S1);
% phase的范圍是-pi到pi之間
% -pi對應圖片的0值窃这，pi對應圖片中的1值
% 因此采用下面方法進行歸一化
phase = (phase + pi)/2/pi;
phase = phase/2;
imshow(phase);
