本文純相位空間光調制器在點擴散函數（PSF）工程中的應用介紹了點擴散函數（PSF）工程在熒光顯微鏡分辨中的應用驳阎。使用空間光調制器（SLM）對熒光顯微鏡進行校準墩衙，產生一個遠低于衍射極限的波前誤差。從而提高成像系統的分辨率乃沙。
純相位空間光調制器在點擴散函數（PSF）工程中的應用
一抒线、 引言
2014年諾貝爾化學獎揭曉粟耻，美國及德國三位科學家Eric Betzig垢乙、Stefan W. Hell和William E. Moerner獲獎锨咙。獲獎理由是“研制出超分辨率熒光顯微鏡”，從此人們對點擴散函數 (PSF) 工程的認識有了顯著提高追逮。
Moerner 展示了 PSF 工程與 Meadowlark Optics SLM 的使用案例酪刀，用于熒光發射器的超分辨率成像和 3D 定位。 PSF工程已被證明使顯微鏡能夠使用多種成像模式對樣本進行成像钮孵，同時以非機械方式在模式之間變化骂倘。這允許對具有弱折射率的結構進行成像，以及對相位結構進行定量測量巴席。 已證明的成像方式包括：螺旋相位成像历涝、暗場成像、相位對比成像漾唉、微分干涉對比成像和擴展景深成像睬关。
美國Meadowlark Optics 公司專注于模擬尋址純相位空間光調制器的設 計、開發和制造毡证，有40多年的歷史，該公司空間光調制器產品廣泛應用于自適應光學蔫仙，散射或渾濁介質中的成像料睛，雙光子/三光子顯微成像，光遺傳學，全息光鑷(HOT)恤煞，脈沖整形屎勘，光學加密，量子計算居扒，光通信概漱，湍流模擬等領域。其高分辨率喜喂、高刷新率瓤摧、高填充因子的特點適用于PSF工程應用中。

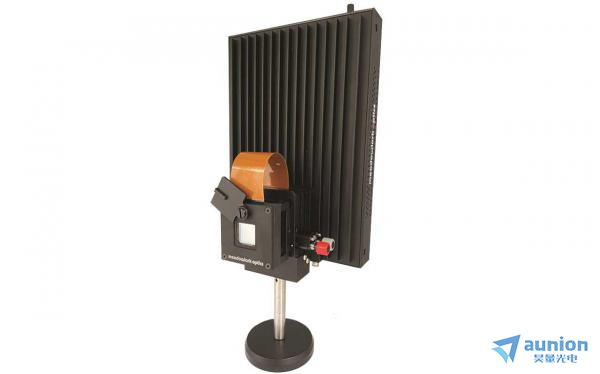

圖1. Meadowlark 2022年最新推出 1024 x 1024 1K刷新率SLM
一玉吁、 空間光調制器在PSF工程中的技術介紹
在單分子定位顯微鏡（SMLM）中照弥，通過從相機視場中稀疏分布的發射點來估計單個分子的位置，從而克服了分辨率的衍射限制进副≌獯В可實現的分辨率受到定位精度和熒光標簽密度的限制，在實踐中可能是幾十納米的數量級影斑。有科研團隊已經將這種技術擴展到三維定位给赞。通過在光路中加入一個圓柱形透鏡或使用雙平面或多焦點成像，可以估算出分子的軸向位置矫户。光斑的拉長（散光）或光斑大小的差異（雙平面成像）對軸向位置進行編碼片迅。將空間光調制器（SLM）與4F中繼系統結合到成像光路中，可以設計更廣泛的點擴散函數（PSF）吏垮，為優化顯微鏡的定位性能提供了可能障涯。
利用空間光調制器（SLM）對熒光顯微鏡進行校準，可以建立一個遠低于衍射極限的波前誤差膳汪，SIEMONS團隊就利用Meadowlark空間光調制器實現了高精度的波前控制唯蝶。原理證明和實驗顯示，在1微米的軸向范圍內遗嗽，在x粘我、y和λ的精度低于10納米，在z的精度低于20納米痹换。對這篇文獻感興趣的話可以聯系我們查閱文獻原文《High precision wavefront control in point spread function engineering for single emitter localization 》
下面我們來具體看看是如何應用的征字，以及應用效果如何。

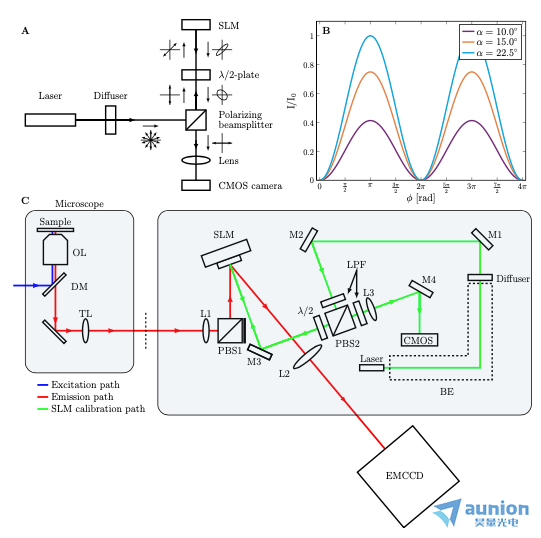

圖2. A）SLM校準分支和通過光路的偏振傳輸示意圖娇豫。額外的線性偏振濾波器沒有被畫出來匙姜，因?yàn)樗鼈兣c偏振分光器對齊。B）相機上的強度響應作為λ/2-板不同方向α的SLM的相位延遲的函數冯痢。C) 光學裝置的示意圖氮昧。一個帶有SLM的中繼系統被添加到顯微鏡的發射路徑中（紅色）框杜，一個單獨的SLM校準路徑（綠色）被納入發射中繼系統中。這允許在實驗之間進行SLM校準袖肥。BE：擴束器咪辱，DM：分色鏡，L：鏡頭椎组，LPF：線性偏振濾鏡油狂，M：鏡子。OL：物鏡寸癌，PBS：偏振分光鏡专筷，TL：管鏡。
光路如上圖2所示灵份，包括一臺尼康Ti-E顯微鏡仁堪，帶有TIRF APO物鏡（NA = 1.49，M = 100）填渠，一個200毫米的管狀鏡頭弦聂，一個帶有SLM的中繼系統被建立在顯微鏡的一個出口端口。中繼系統包括兩個消色差透鏡氛什，一個向列型液晶空間光調制器（LCOS）SLM（Meadowlark莺葫，XY系列，512x512像素枪眉，像素大小=15微米捺檬，設計波長=532納米）和一個偏振分光器，用于過濾未被SLM調制的X偏振光贸铜。第一個消色差透鏡在SLM上轉發光束堡纬。
第二個中繼鏡頭確保在emccd上對熒光物體進行奈奎斯特采樣。顯微鏡配備了一套波長為405nm蒿秦、488nm烤镐、561nm和642nm的合束激光器。
這個配置增加了一個用于校準SLM的第二個光路棍鳖。這個空降光調制器校準光路是為測量入射到SLM上的X和Y偏振光之間的延遲差而設計的炮叶，為了測量某個SLM像素的調制，需要將SLM映射到校準路徑的相機上渡处。這種映射是通過在SLM上施加一個電壓增加的棋盤圖案來獲得的镜悉。平均捕獲的圖像和沒有施加電壓時的圖像之間的差異被用作角落檢測算法（來自Matlab - Mathworks的findcheckerboard）的輸入，以找到角落點医瘫。對這些點進行仿生變換侣肄，并用于找到對應于每個SLM像素的cmos像素。

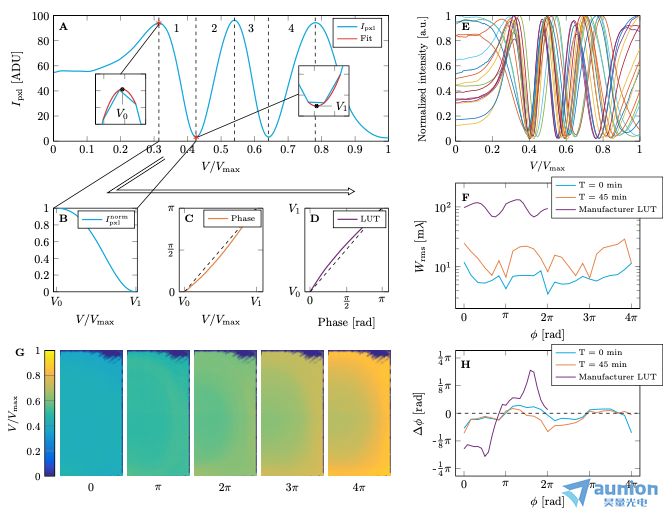

圖3. SLM校準程序醇份。A) 單個SLM像素的測量強度響應作為應用電壓的函數茫孔。每一個極值都對應于等于π的整數倍的相位變化叮喳，并擬合一個二階多項式以提高尋找極值的精度。強度被分割成四個部分缰贝，它們被縮放為[0 1]。這個歸一化的強度（B）被轉換為相位（C）畔濒，并反轉以創建該特定電壓段和像素的LUT（D）剩晴。E）20個隨機選擇的SLM像素的歸一化強度響應，顯示像素間的變化侵状。F) 測量的波前均方根誤差是校準后立即使用校準LUT的相位的函數赞弥，45分鐘后，以及制造商提供的LUT趣兄。G) 在不同的恒定相位下绽左，用于成像光路的SLM部分的LUTs。暗點表示沒有3個最大值的像素筋蓖。H) 測量的平均相位和預定相位之間的差異作為預定相位的函數论皆。
圖3解釋了SLM像素的校準程序虹蒋。首先，以256步測量作為應用電壓函數的強度響應鲁纠，產生一連串的最小值和最大值，它們對應于π或2π的遲滯鳍寂。在被照亮的SLM平面內的所有像素似乎有三個最大值改含，這意味著總的相位調制為4π或1094納米。這些極值出現的電壓是通過對極值附近的三個點進行擬合拋物線來找到的迄汛，這增加了精度捍壤，并充分利用了SLM的16位控制。然后鞍爱，強度被分為四段鹃觉，用公式（11）的逆值對這些段進行縮放并轉換為相位。相位響應被用來為每個SLM像素構建一個單獨的查找表（LUT）硬霍，以補償SLM的非均勻性帜慢。LUT參數在SLM上平滑變化，并與肉眼可見的法布里-珀羅條紋大致對應唯卖，表明相位響應的差異是由于液晶層厚度的變化造成的粱玲。額外的像素與像素之間的變化可能來自底層硅開關電路的像素與像素之間的變化。完整的校準需要大約5分鐘（在四核3.3GHz i7處理器上的3分鐘掃描和2分鐘計算時間）拜轨，但原則上可以優化到運行更快抽减。
實驗結果：

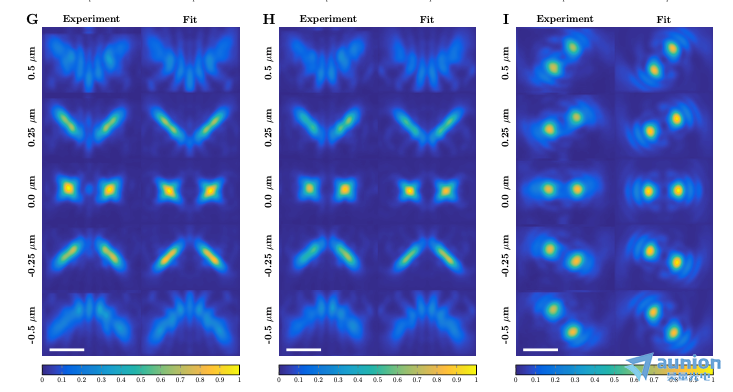

圖4 測量的PSF與矢量PSF模型擬合之間的PSF比較。G-I）平均測量的PSF是由大約108個光子攜帶的信號通過上采樣（3×）和覆蓋所有獲得的斑點編制而成橄碾。比例尺表示1μm卵沉。
圖4顯示PSF模型的預測結果颠锉。通過這種方式，實驗的PSF是由～108個光子的累積信號建立起來的史汗。實驗和理論上的矢量PSF之間的一致性通常是非常好的琼掠，甚至在最大的離焦值的邊緣結構也是非常匹配的。剩下的差異停撞，主要是光斑的輕微變寬瓷蛙，是由于入射到相機上的光的非零光譜寬度，由于發射光譜的寬度和四帶分色器的帶通區域的寬度戈毒。邊緣結構中也有一個小的不對稱性艰猬，這可能是由光學系統中殘留的高階球差造成的。
所有工程PSF的一個共同特點是埋市，與簡單的二維聚焦斑點相比冠桃，它們的復雜性必須在PSF模型中得到體現，該模型被用于估計三維位置（可能還有發射顏色或分子方向）的參數擬合算法道宅。簡化的PSF模型食听，如高斯模型、基于標量衍射的Airy模型培己、Gibson-Lanni模型碳蛋，或基于Hermite函數的有效模型都不能滿足這一要求。一個解決方案是使用實驗參考PSF省咨，或用花樣擬合這樣的PSF作為模型PSF肃弟，或者使用一個或多個查找表（LUTs）來估計Z-位置。矢量PSF模型也可以用于復雜的3D和3D+λ工程PSF零蓉。眾所周知笤受，矢量PSF模型是高NA熒光成像系統中圖像形成的物理正確模型。復雜的工程PSF的另一個共同特點是對擾亂設計的PSF形狀的像差的敏感性敌蜂，并以這種方式對精度和準確性產生負面影響箩兽。為了實現精確到Cramér-Rao下限（CRLB），即無偏估計器的最佳精度章喉，光學系統的像差水平應該被控制在衍射極限（0.072λ均方根波前像差）汗贫，這個條件在實踐中往往無法滿足。因此秸脱，需要使用可變形鏡或?yàn)楫a(chǎn)生工程PSF而存在的SLM對像差進行校正落包。自適應光學元件的控制參數可以使用基于圖像的指標或通過測量待校正的像差來設置。后者可以通過基于引入相位多樣性的相位檢索算法來完成摊唇，通常采用通焦珠掃描的形式咐蝇。這已經在高數值孔徑顯微鏡系統、定位顯微鏡中實現巷查，并用于提高STED激光聚焦的質量有序。
三抹腿、 PSF應用對液晶空間光調制器的要求
1. 光利用率
對于這個應用來說，SLM將光學損失降到最低是很重要的旭寿。PSF工程使用SLM來操縱顯微鏡發射路徑上的波前警绩。在不增加損失的情況下，熒光成像中缺乏信號许师。使用具有高填充系數的SLM可以最大限度地減少衍射的損失房蝉。
Meadowlark公司能提供標速版95.6%的空間光調制器，分辨率達1920x1200微渠，高刷新率版像素1024x1024，填充因子97.2%和dielectric mirror coated版本（100%填充率）咧擂。鍍介電膜版本的SLM反射率可以做到100%逞盆，一級衍射效率可以做到98%。高分辨率能在滿足創建復雜相位函數的同時松申，能夠提升系統的光利用率云芦。
2.刷新率（最高可達1K Hz）
高速度可以實現實時的深層組織超分辨率成像。可見光波段最高可達1K Hz刷新速度（@532nm）贸桶。
3. 分辨率（1920x1200）
高分辨率的SLM是創建三維定位所需的復雜相位函數的理想選擇舅逸，如此能夠?qū)γ總€(gè)小像元區域的光場進行自由調控。
