SLM是基于LCOS（Liquid Crystal On Silicon液晶覆硅）工藝開發出來的代箭，由蓋板玻璃，前透明電極涕刚，液晶層嗡综，反射鏡像素，集成電
路背板（CMOS工藝）等結構組成杜漠。SLM有著廣泛的應用极景，可以用于光束轉向、分束驾茴、調焦盼樟，光鑷，脈沖整形锈至，衍射光學等領域晨缴。
結構：
SLM是基于LCOS（Liquid Crystal On Silicon液晶覆硅）工藝開發出來的击碗，由蓋板玻璃筑悴，前透明電極，液晶層稍途，反射鏡像素阁吝，集成電
路背板（cmos工藝）等結構組成。SLM有著廣泛的應用械拍，可以用于光束轉向突勇、分束、調焦坷虑，光鑷甲馋，脈沖整形，衍射光學等領域迄损。
SLM的剖面圖和相位調制原理圖如圖一所示：

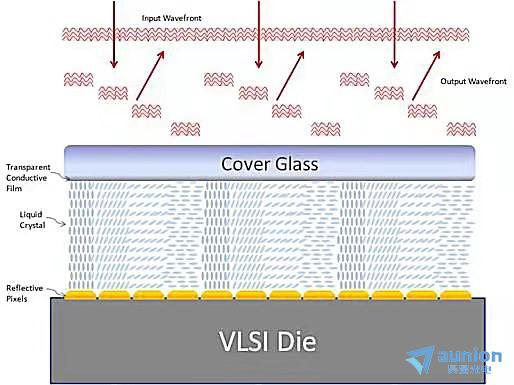

圖1 SLM截面圖及相位調制原理
蓋板玻璃起到保護和封裝液晶的作用摔刁，針對實際使用中光源的不同波長范圍，蓋板玻璃表面鍍有相應波長范圍的寬譜AR膜海蔽，可以大大
減少反射光共屈，提高系統效率。
前透明電極層位于液晶層的頂部党窜，加載有恒定電壓拗引。
液晶層是SLM中的工作物質，液晶分子的排列狀況可以在電場作用下發生變化幌衣，從而改變經過該像素的光的相位延遲矾削。
像素位于液晶層底部，其上鍍有鋁或介質膜的反射層豁护，具有很高的反射效率哼凯。
集成電路背板將加載到像素的灰度轉換為相應的電壓，與透明電極一起在該像素上形成控制液晶層偏轉的電場楚里。
偏振光從設備頂部進入断部，經過蓋板玻璃、前透明電極層和液晶層班缎，在像素電極上反射后返回相同的路徑蝴光。像素之間留有間隙，起到絕緣
的作用达址，這也使得SLM的填充率達不到100%蔑祟，這一定程度上降低SLM的效率，鍍有介質膜的SLM可以填補像素之間的間隙沉唠，實現
100%的填充率疆虚。由于每個像素都是獨立控制的，通過在每個像素上加載不同的電壓可以產生相位圖。像素底部的集成電路背板可以將
灰度值信息轉換為相應的電壓值加載到像素上径簿，這個電壓值可以通過LUT寫入和校準罢屈。同時集成電路的性能決定了SLM的切換速度和相
位穩定性。
工作原理：
SLM使用向列相液晶作為工作物質牍帚，在不加電場的情況下儡遮，液晶分子排列平
行前蓋板玻璃和底層集成電路背板（VLSI Die）乳蛾，此時入射光的非自然光折射率和自然光折射率之間的差最大暗赶。如果入射到
SLM上的光是平行于非尋常軸的線偏振光，此時入射光與出射光間產生最大的相位延遲肃叶。隨著施加在液晶上的電壓的增加蹂随，液晶分子
在層內發生旋轉、傾斜直到達到極限因惭，此時液晶分子幾乎垂直蓋板玻璃和集成電路背板岳锁，o光和e光之間折射率差最小，幾乎為零蹦魔，出
射光與入射光之間有最小的相位延遲激率。每個SLM像素都是獨立可編程的，256個離散的電壓狀態可以觀察到純電壓相關的相移勿决。

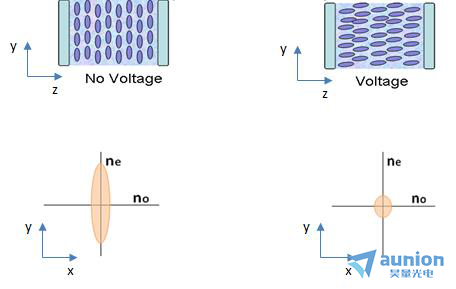

圖2 未加電場（左）和滿電場（右）情況下液晶分子排列示意圖
光路：
根據XY相位系列SLM的應用乒躺，許多不同的光學配置可以用于組合相位-振幅模式或純相位模式。下面顯示了兩個純相位光學測試配置的
示例低缩。
第一個光學裝置嘉冒，如圖3所示，是Twyman-Green干涉儀的修改版咆繁。在這種情況下讳推，單色準直光源(激光擴束后光斑直徑需大于SLM的
對角線)通過非偏振分束器，光束被分成兩束強度幾乎相等的光束玩般。其中一束照亮了XY相位系列SLM银觅，而另一束照亮了參考鏡。兩束反
射的光束在透鏡的成像平面上重新組合坏为。如果參考鏡和SLM仔細對齊设拟，使它們接近共面，在像面上就會看到干涉條紋久脯。攝像機被放置
在成像平面上纳胧，以便放大條紋便于觀察。當XY相位系列SLM以不同的相位圖驅動時帘撰，可以看到動態干涉條紋跑慕。分析干涉條紋可以獲得
XY相位SLM進行相位調制信息。

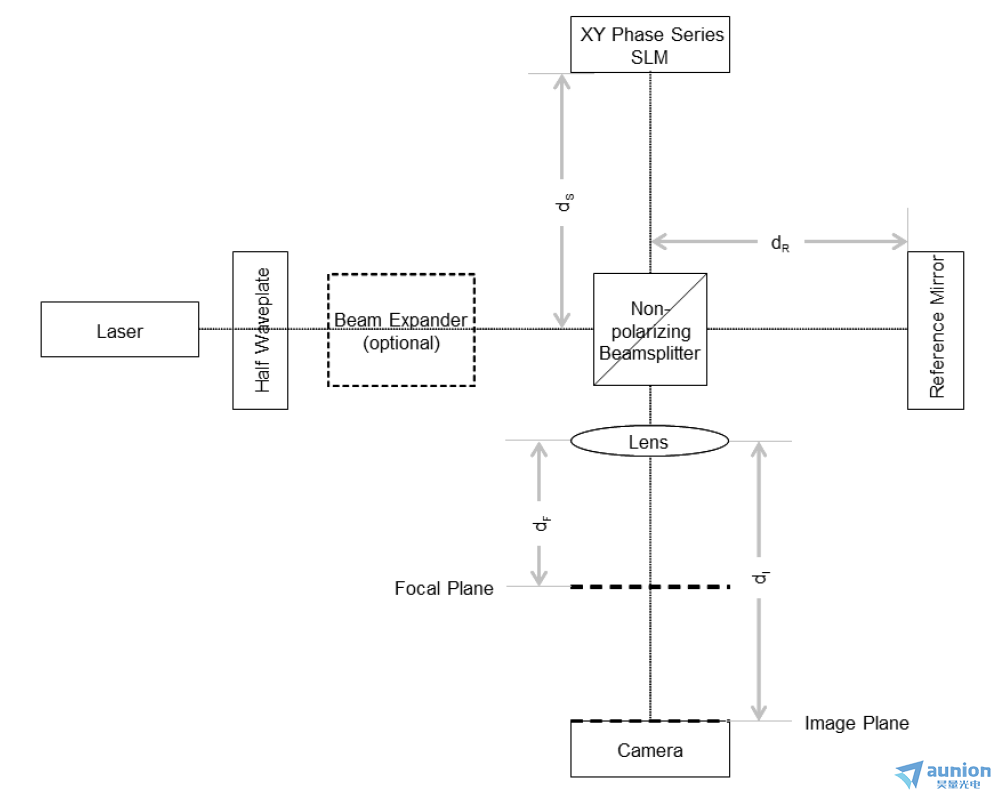

圖3 SLM的Twyman-Green 干涉儀光路
圖4所示的離軸配置，在光路中移除了非偏振分束器核行，從而最大限度地提高升系統效率牢硅。激光束以一個輕微的角度（≤15°）入射到SLM
上，照射到SLM上芝雪，經像素反射鏡反射减余，然后用鏡頭在相機上成像。請注意惩系，因?yàn)檫@個光學裝置不是干涉儀位岔，實際的相位調制在相機
上是不可見的。這個光學設置只是為了說明離軸系統的概念堡牡。應該修改配置以滿足確切的應用需求抒抬。偏軸角盡可能小，以減少光線通過
超過一個像素區域而產生的串?dāng)_效應晤柄。使偏軸角最小化也使相位延遲更接近設計值擦剑。
圖4 XY相位系列SLMs的離軸光學裝置

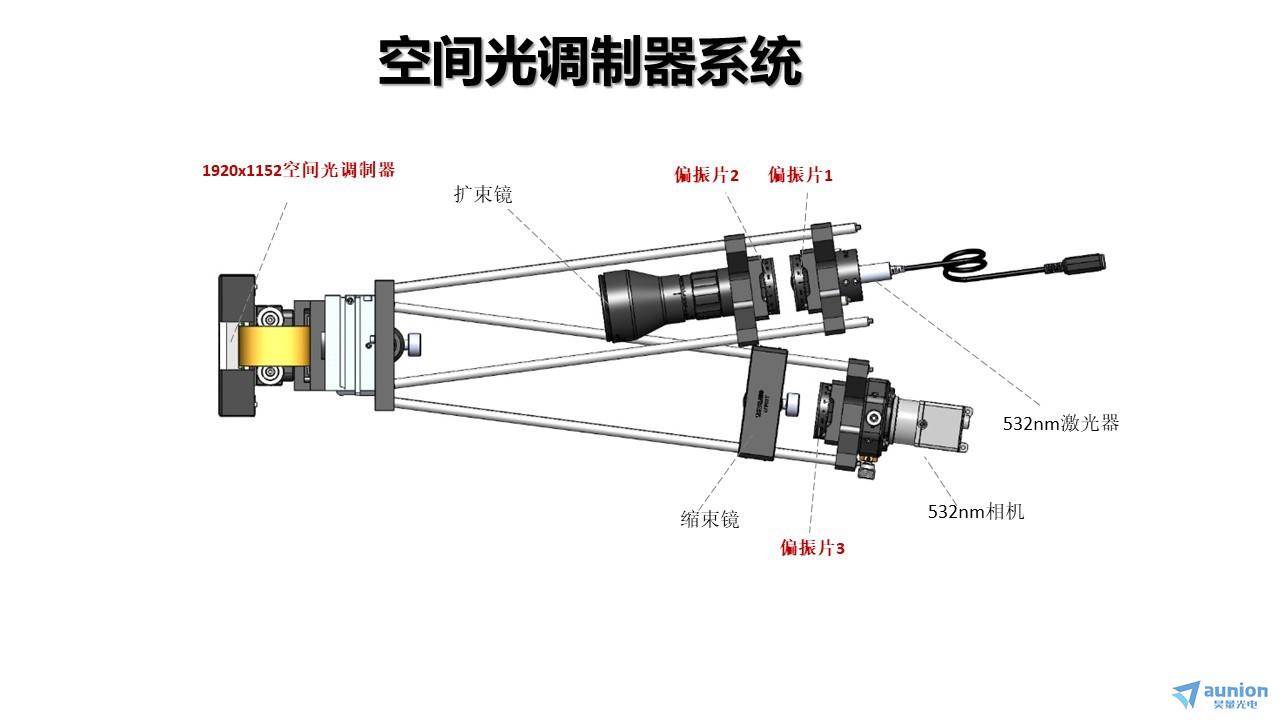

圖5 一種可獲得的XY相位系列SLMs的離軸光學裝置實物圖
您可以通過我們的官方網站了解更多的產品信息，或直接來電咨詢4006-888-532芥颈。
