移動一個緊密聚焦的激光光斑在樣品上，逐點記錄信號摘昌，以便在計算機重建速妖。由于相干拉曼散射技術在入射光強方面是非線性的，將所有的激光能量壓縮成一個光斑聪黎，并在樣品上方高速移動該光斑罕容，將使CARS或SRS信號在給定的總平均功率下被應用到樣品上。此外稿饰，掃描可以很容易地利用相干拉曼散射固有的光學切片能力锦秒，因?yàn)樾盘?hào)只在聚焦尤為緊密的部分產生。
相干拉曼技術中常用的掃描方案
掃描有兩種常用的方法:樣品掃描和光束掃描喉镰。樣品掃描提供了一個簡單的設備旅择，但通常較低的速度和較小的視野，而光束掃描更復雜的實現侣姆，對光學系統的性能要求更高生真，但提供了更大的視野和更高的成像速度脖咐。
在樣品掃描中，整個相干拉曼光學設置是固定的汇歹，樣品相對于焦點平移屁擅。這意味著光學系統可以對準一個固定的激光束，這比在一系列可能的激光束位置上對準系統更容易产弹。為了獲得高的空間分辨率派歌，需要一個平移階段具有較高的精度和重復性要求。通常痰哨，采用壓電驅動的彎曲級胶果。這些階段提供的步長和重復性遠遠超過光學顯微鏡(通常小于5 nm)和較大數百微米的平移所要求的。這種制度主要有兩個缺點:一是圖像的較大視場是由舞臺的較大行程決定的斤斧，而不是光學早抠。因此，切換到倍率較低的鏡頭并不能提供大的視野撬讽。通常情況下蕊连，使用10倍倍率物鏡的光學顯微鏡可以獲得>1毫米的視野，但使用壓電臺則無法獲得這些視野游昼。二是這些級的機械共振頻率通常將較大掃描速度限制在每行至少數十毫秒(或更高)甘苍，這意味著它們至少比波束掃描系統慢一個數量級。
盡管有這些限制烘豌，樣本掃描的簡單性使它在許多情況下成為一個可行的選擇载庭。樣品掃描系統的光學吞吐量也非常高，因?yàn)樾枰墓鈱W(xué)是物鏡廊佩。當發射束被進一步分析時囚聚，樣品掃描也會有好處，例如标锄，通過光譜儀顽铸，在光譜儀中，光束的移動會造成偽影鸯绿。
另外也可以通過掃描樣品上的組合激光焦點并記錄CARS或SRS信號作為位置的函數來形成圖像跋破。激光掃描是通過一對通過線圈的電流產生角度偏轉的振鏡來完成的。普通非諧振振鏡的掃描線率高達~ 1khz瓶蝴，而諧振振鏡的掃描線率高達~ 8khz毒返。行率除以每個圖像的行數(通常為512)決定了成像系統的幀率。行周期(行速率的倒數)除以每行像素?cái)?shù)(通常是512)決定了掃描系統中的像素停留時間舷手。對于一個普通的非諧振振鏡拧簸，成像速度為每秒2幀，像素停留時間為2 μs是可能的男窟。

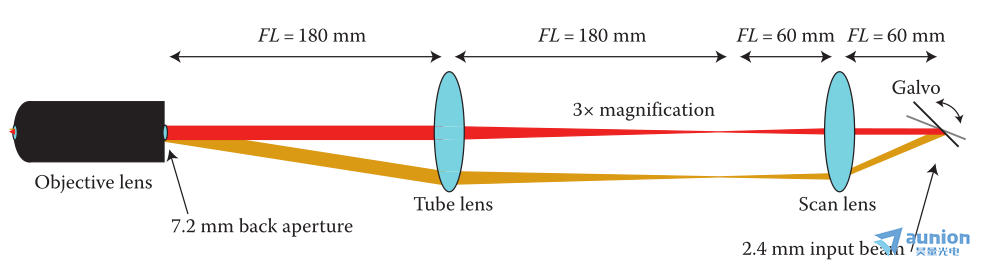

圖1.激光掃描顯微鏡的光路示意圖盆赤。給出了奧林巴斯系統的近似焦距(FL)贾富。通過顯微鏡的光束路徑顯示了鏡鏡的兩個位置。黑色鏡面對應著穿過光學系統中心的紅色通道牺六〔梗灰色鏡面對應著穿過光學系統邊緣的橙色路徑。掃描透鏡/管透鏡系統有雙重用途:放大輸入激光束以匹配物鏡后孔徑淑际，并將掃描鏡位置成像到后孔徑上畏纲，以避免光束夾擊。盡管這張圖只顯示了一維掃描春缕，但可以使用靠近第①個掃描鏡的第②個掃描鏡來掃描正交軸盗胀，或者可以在這里所示的配置中使用一個兩軸掃描鏡。雖然這里顯示的是簡單的單線態透鏡锄贼，但一個真正的掃描光學系統是由多元件透鏡組成的票灰，以獲得色差校正和一個平坦的掃描場。
掃描系統由掃描鏡宅荤、一對中繼透鏡和物鏡組成屑迂。中繼透鏡，被稱為掃描透鏡和管透鏡(按光束傳播順序)膘侮，其目的是在顯微鏡物鏡的后孔徑上產生掃描鏡的放大圖像屈糊。這是必要的，因?yàn)樵诮蛊矫嫔?mark class="span_mark" data-type="1">對焦斑的掃描是通過掃描激光束在后孔徑上的入射角度來完成的琼了，激光光斑在該位置的運動是較小的。由于光束夾持(稱為“暈光”)夫晌，在物鏡背面孔徑上激光光斑的運動將產生不均勻的照明強度雕薪。此外，利用這兩個透鏡組合的放大倍率來增加入射光束的直徑晓淀，該直徑必須小于4毫米所袁，但應該足夠大，以填補物鏡后孔徑(~ 5-10毫米)凶掰，以實現緊密聚焦燥爷。圖1為兩種不同掃描鏡位置的激光掃描顯微鏡內部光路，用不同顏色表示懦窘。管透鏡和掃描透鏡系統的成像作用是明確的前翎，因?yàn)閮蓚€(gè)掃描鏡角度的光束都擊中相同的位置，和放大作用表現為光束尺寸的變化畅涂。掃描通常在計算機控制下完成港华，掃描控制器計算機還記錄像素強度隨時間的變化，以便在屏幕上繪制圖像午衰。
