在過去的幾十年里左腔，人們做出了巨大的努力耀找，將磁疇成像的實驗?zāi)芰U展到納米空間和飛秒時間范圍翔悠。所使用的磁成像方法從掃描到全場實驗技術，而顯微鏡中的飛秒時間分辨率需要將這些成像技術與泵浦探針配置中的超短光脈沖相結合蓄愁。飛秒磁掃描顯微鏡的設置双炕，具有可變的克爾和法拉第幾何形狀，這使得在飛秒時間尺度上以微米空間分辨率測量面內或面外方向的磁結構妇斤。
展示全部
用于空間和時間分辨研究的克爾-法拉第顯微鏡的系統
雙色泵浦探針裝置的光源是一個Ti:藍寶石振蕩器站超，重復頻率為80 MHz，脈沖持續時間約為100 fs乖酬。中心波長為840nm(紅外線)的激光束在BBO晶體中頻率翻倍至420nm(藍光)咬像∷愦椋基波光束在樣品位置的功率高達350mw县昂，作為泵浦光束激發樣品肮柜。功率約為1mw的倍頻波束作為探測波束。

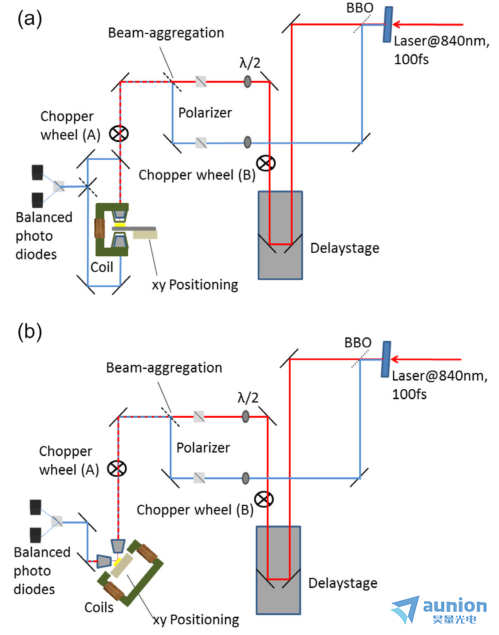

圖1
圖1顯示了在極性/法拉第(圖1a)和縱向(圖1b)幾何結構中使用的光束路徑审洞。在靜態測量的情況下，只使用藍色(探針)光束待讳。對于時間分辨的測量，延遲級用來在泵浦脈沖和探測脈沖之間引入時間延遲创淡。光路50 mm的變化允許泵浦和探針光束之間的總時間延遲超過300 ps撰糠。在通過物鏡聚焦到樣品上之前辩昆，兩束光束是平行偏振的阅酪，并由二向色鏡共線疊加汁针。半波片和格蘭-泰勒偏振器的組合用于調節兩束光束的功率术辐。為了獲得更好的信噪比(SNR)辉词，我們使用頻率為600至800 Hz的斬波輪(見圖1 (a))進行信號調制。這個頻率也被用作鎖相放大器的參考猾骡。對于靜態測量瑞躺，斬波輪位于位置(A)。對于時間分辨測量幢哨，存在兩種信號調制的可能性:在第一種情況下，斬波輪位于位置(A)捞镰，兩個波束都被斬波闸与。其次，為了進一步提高信號質量岸售，還可以只截斷泵浦波束(見圖1中的(B))践樱。在這種情況下凸丸，鎖相放大器僅檢測泵浦引起的克爾信號變化拷邢，從而丟失絕對值屎慢。
樣品安裝在一個無磁掃描壓電工作臺，掃描范圍160 μm × 160 μm抛人。光線通過具有50倍放大倍率和0.55數值孔徑(NA)的保偏尼康LU-Plan EL WD物鏡聚焦脐瑰。這允許一個≈10毫米的高工作距離妖枚，這是必要的苍在，由于空間限制绝页，第二個相等的物鏡使光再次平行。在法拉第幾何中寂恬，第二個物鏡被放置在樣品的后面初肉。反射光的偏振變化通常低于0.1?酷鸦，因此需要高靈敏度的檢測機制。這是通過平衡光橋檢測牙咏，其中包括一個沃拉斯頓棱鏡和兩個光電二極管。這兩個信號進一步數字化摔握，并與鎖相放大器相減。在極面和法拉第幾何中丁寄，磁場是由一個圍繞物鏡的線圈提供的氨淌。每個極面鞋上都有一個小孔泊愧，可以透射聚焦的光。它們對樣品上激光光斑周圍200 μm范圍內的面外場強的影響約為1%删咱，因此對于我們的目的可以忽略不計。由于在目標位置的磁場是可以忽略的腋腮，它不能導致一個可測量的法拉第旋轉。如果使用縱向幾何形狀(見圖1b)壤蚜，完整的樣品支架旋轉45°即寡，線圈平行于樣品表面對齊。樣品表面的磁場在極性上達到300 mT聪富，在縱向上達到100 mT。測量是在過渡金屬合金樣品上進行的著蟹，即Fe52Pt48:Cu樣品用于極性MOKE, Tb26Co74樣品用于法拉第觀測墩蔓。鐵磁性Fe52Pt48:Cu樣品厚度為5 nm萧豆，沉積在Si襯底上，襯底為100 nm SiO2涮雷。它具有9%的銅含量和L10結構阵面，具有面外磁化洪鸭。鐵磁性Tb26Co74樣品具有20nm的厚度和面外磁化样刷。將其沉積在透明玻璃襯底上览爵，襯底上有5nm的Ta緩沖層置鼻。為避免氧化蜓竹，采用了由2nm Cu和4nm Pt組成的蓋層。在硅襯底上測量了15 nm厚的Ni樣品俱济，并對其進行了縱向幾何測量司蔬。
