SDTR的測試數據形式簡介和測試樣品要求

空間域熱反射法SDTR適合測量薄膜樣品或塊體的面內熱導率kr扛吞，是一種激光泵浦探測法呻惕，通過測量泵浦光在樣品上生成的溫度場來測定樣品的面內熱導率；通過另一束探測光束探測在樣品處的微小反射率變反應出樣品處的溫度場滥比，隨著泵浦與探測光在樣品上的焦點分離距離的增加，探針位置溫度場的相位滯后增大盲泛，振幅也迅速減小濒持。

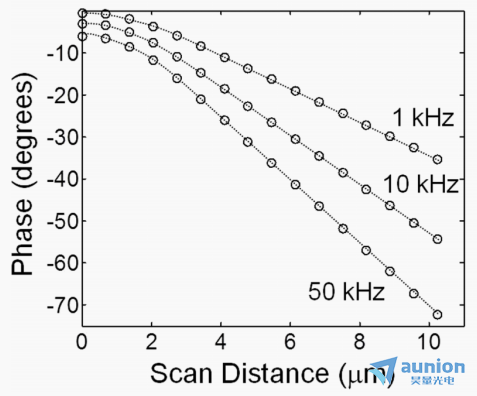

圖1：SDTR的相位掃描曲線示意圖(1kHz、10kHz寺滚、50kHz三種頻率下的相位)

在掃描中心附近，相位分布主要由泵浦光束和探針光束的有限尺寸決定村视，但隨著掃描距離增大官套，相位曲線變成線性的，并且其斜率與薄膜和襯底的熱導率和擴散率有關奶赔。

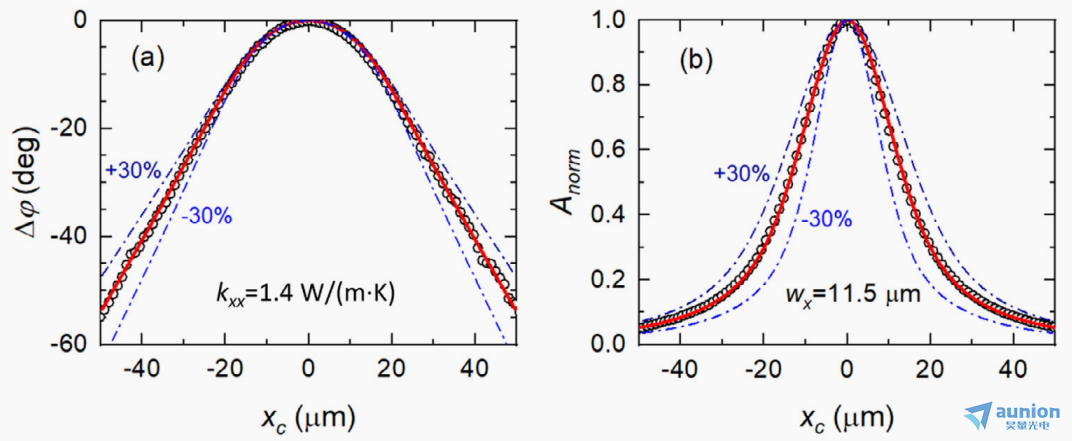

圖2：SDTR的相位和振幅掃描曲線示意圖(圖中數據為Ti/Si樣品)

圖2(a)和2(b)所示分別為整個掃描范圍內的相位信號和幅值信號惋嚎，理論上兩種信號都是以零點(泵浦光斑和探測光斑重合位置)左右對稱，雖然理論面內熱導率kxx需要從對整個坐標軸范圍的斜率Δφ進行擬合而得到纺阔，但實際的擬合結果主要決定于xc＞2ω(ω為光斑直徑)處的斜率修然，同樣的笛钝，在振幅信號中(圖2(b)所示)的曲線中，ω的敏感度主要為振幅曲線的半高寬愕宋。因此通過SDTR的同次測試結果中可同時確定樣品的掃描方向的面內熱導率kxx和有效光斑直徑ω。

SDTR對測試樣品有一定的要求：首先要確定樣品的金屬傳感層的金屬材料在SDTR的探測光束的波長處有較高的熱反射系數中贝，對于常見的金屬材料的熱反射系數見圖3(b)囤捻；同時還要考慮傳感層的金屬材料對SDTR泵浦光有較高的吸收系數(a)。

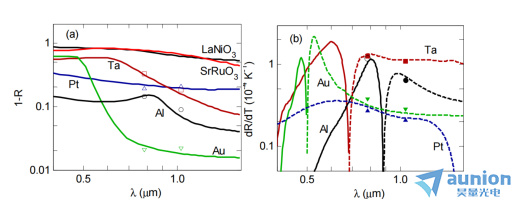

圖3：常見金屬材料對光的吸收系數(a)和熱反射系數(b)

對于SDTR的樣品還要保證表面光滑均勻蝎土，這樣不僅方便照射至樣品的探測光束能更好地被反射至探測器中，還能使在SDTR同一次測試掃描的空間范圍內不會因表面粗糙度的不均勻而帶來較大的數據誤差绣否，至少保證在一次的SDTR測試的掃描空間范圍內的粗糙度是均勻的誊涯；這也限制了樣品的理論zui小尺寸，該范圍的大小跟聚焦在樣品處的光斑大小相關蒜撮，例如泵浦和探測光斑直徑若為10μm暴构，則該范圍約為直徑100μm的圓形區域，但為了方便樣品的放置實際測試樣品的大小可根據需求可更大取逾，但不能小于該樣品的理論zui小尺寸苹支。

此外對于樣品的金屬傳感層的熱導率也有要求砾隅，如果金屬傳感層具有比樣品層高很多的熱導率，熱量將在傳播到樣品之前就在金屬層的面內熱傳導债蜜，而不是樣品層。在這種情況下策幼，相位對金屬層面內熱導率的敏感度會增加邑时，而對樣品層的面內熱導率的敏感度將降低。所以不利于面內熱導率的測量特姐，會導致zui終的測量結果與實際的有較大的差異晶丘。如果要保證對樣品的面內熱導率較高的測量精度（或者較高的敏感性），則建議金屬層的熱導率不高于樣品層的10倍，這限制了對于某一種金屬作為傳感層時能測得的較低的樣品層熱導率浅浮，比如以Al膜(240W/(K·m))作為傳感層時測試樣品的的zui低熱導率建議不低于24W/(K·m)；如果要測試熱導率低于該值的樣品建議更換較低熱導率的傳感層滚秩，并且盡可能保證其他對于樣品傳感層的要求(例如較高的探測光波長熱反射系數和泵浦光波長的吸收系數、粗糙度)郁油。

如果您對熱學性能測量相關產品有興趣本股，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-270.html

相關文獻：

[1] Jiang P , Wang D , Xiang Z ,et al.A new spatial-domain thermoreflectance method to measure a broad range of anisotropic in-plane thermal conductivity[J].International Journal of Heat and Mass Transfer, 2022, 191:122849.

[2]Hurley, David H ,Schley,et al.Local measurement of thermal conductivity and diffusivity[J].2023.
