電光調制器解調器相關原理
Pockels電光粒子本身不會對通過它的光產生強度調制芒划。然而，利用靜態偏振光器件欧穴，如格蘭-湯普森棱鏡或偏振光薄膜民逼，可以將產生的橢圓偏振光轉換成強度變化涮帘。

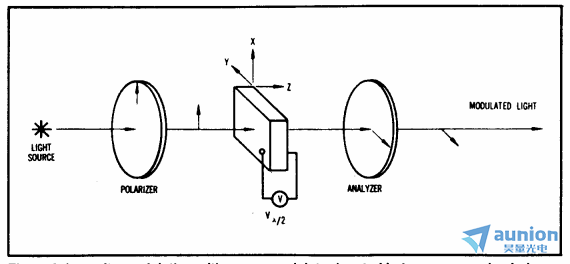

圖1表示了一個簡單的強度調制方案拼苍。如果輸入偏振器對齊如圖所示，其偏振軸平行于晶體x(或y)軸调缨，分析偏振器旋轉90°(交叉偏振器)疮鲫。在沒有施加電壓到晶體的情況下，這種組合將在本方案中產生一個zui小強度弦叶。在本方案中當施加半波電壓時俊犯，強度達到zui大值。與電壓呈正弦關系(圖2)伤哺。四分之一波延遲電壓對應50%的傳輸電平燕侠。控制相對傳輸?shù)姆匠獭?/p>
歸一化后的半波能級為:
T = sin2 (xV/2Vx)
圖1利用位于交叉偏振器之間的電光調制器進行強度調制

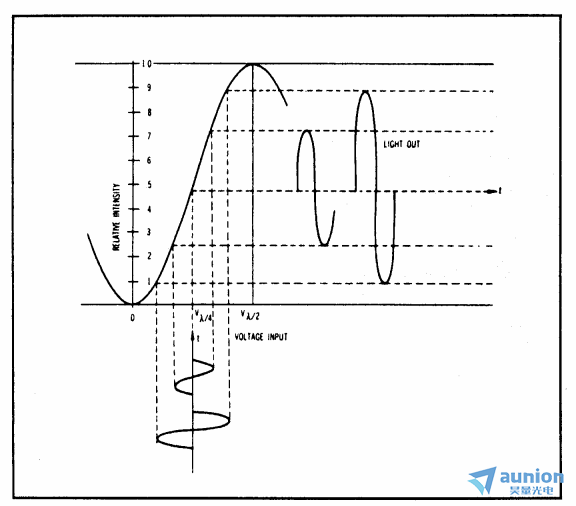

圖2顯示了在沒有光偏置或電偏置的情況下立莉，在交叉偏振器之間工作的所有光電調制器的一般傳輸特性。該特性在調制器性能方面的一個關鍵特性發生在zui小或零傳輸電平蜓耻∶２埃空值是影響對比度(CR。也被稱為消光比)刹淌。一種類似于信噪比的量饶氏。
CR=Imax/Imin
其中Imax和Imin是zui大和zui小輸出強度讥耗。
圖2 縱向e-o調制器和交叉偏振器的傳遞函數
電光調制器也可以在平行偏振器之間工作，因此在沒有施加電壓的情況下可以實現zui大的傳輸嚷往。在這種情況下葛账，強度遵循cos2函數柠衅，零必須通過晶體上的半波電壓得到皮仁。通常菲宴〈恚可以達到的對比度不如在交叉偏振器配置中獲得的對比度大。無論哪種方式喝峦。

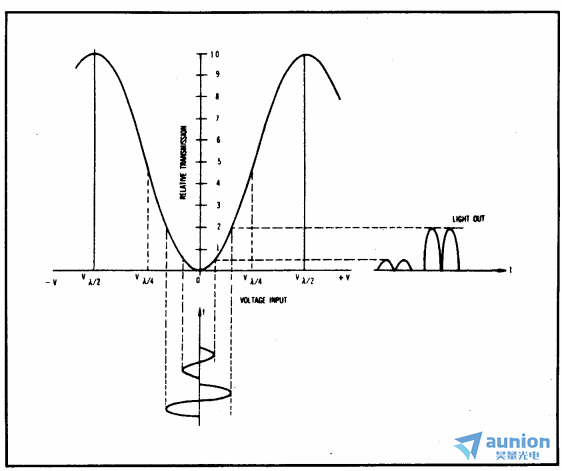

通過對晶體施加電偏置势誊，可以選擇轉移特性上任何位置的工作點(圖3)。在許多應用中谣蠢，要求光強在中間水平附近有相等的偏移粟耻。此性能可以是達到的。伴隨著合理的線性眉踱。通過電或光學(用四分之一波片)使工作點偏壓到50%的傳輸電平挤忙。在這一點上的強度波動將是相等的正或負電壓信號。
在本方案中zui大透射率僅受光學元件的固定反射谈喳、吸收和散射損失的限制。零值對輸入光束相對于光軸的光學對準婿禽、偏振平面的方向以及交叉偏振器的定位精度都很敏感赏僧。
圖3具有四分之一波片縱向電e-o調制器和交叉偏振器的傳遞函數。
無效值很容易改變CR的數量級扭倾。一般的規律是晶體越長淀零，電壓和對比度越低锋边。具有單晶和直徑約6毫米的lfm的CRs可高達10,000:1丁存。雙晶lfm的電容比通常不超過1000:1定躏，而三晶器件的電容比很少超過300:1鞋邑。
