用于現場苜蓿水分測量的近紅外光譜系統的設計和性能評估

一汽摹， 介紹

近年來，人們在農產品物理特性評價技術的研究和開發方面做出了巨大努力苦锨。 例如逼泣，作物的水分含量 (MC) 是定義正確儲存過程的重要物理參數舟舒，應在收獲和儲存過程中進行監測拉庶。在不合適的條件下儲存農作物可能會導致可怕的后果，包括火災秃励。因此氏仗，有必要在儲存前和儲存期間測量濕度水平。 靜態（即儲存）和動態（即收獲）條件下的濕度測量顯然存在不同程度的難度莺治。

在儲存期間廓鞠，水分測量可以通過取樣并使用水分分析儀進行分析來進行，或者使用濕度測試儀進行不太準確的分析谣旁。 由于必須執行測量的操作條件床佳，收獲期間的水分測量要困難得多。首先榄审，獲取信息的時間是有限的砌们，并且取決于收割機搁进。其次浪感，許多有影響的變量，例如機械振動饼问、電氣和光學干擾以及一般的灰塵或污垢影兽，都會嚴重影響測量。此外莱革，為了不妨礙和/或減慢收割機的操作峻堰，水分測量應在農作物捆運動時進行讹开，非接觸式測量方法將是可取的。

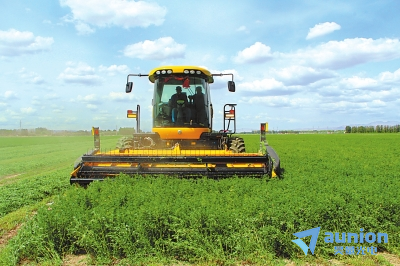

（圖片來自網絡）

迄今為止捐名，有兩種技術可以實現非接觸式水分測量：微波衰減和近紅外光譜 (NIRS)旦万。di一種技術提供了比第二種技術更大的檢查深度來檢查樣品的可能性，但是它對電磁環境和鐵磁結構的存在非常敏感镶蹋。

來自摩德納·雷焦·艾米利亞大學的Luigi Rovati和Giovanni Gibertoni在2022年發表了一篇論文中評估了NIRS方法進行水分測量的可行性。作者設計了一種新型便攜式半自動近紅外光譜系統贺归，該系統可用于收割機淆两。并且對測量系統的性能進行了評估，其中介紹了校準拂酣、反射靈敏度琼腔、預熱以及重復性測試。苜蓿草中的水分可以通過利用水在近紅外光譜區域的吸收峰來評估踱葛，并且設計并實現了田間作物水分測量原型丹莲。

二，系統描述

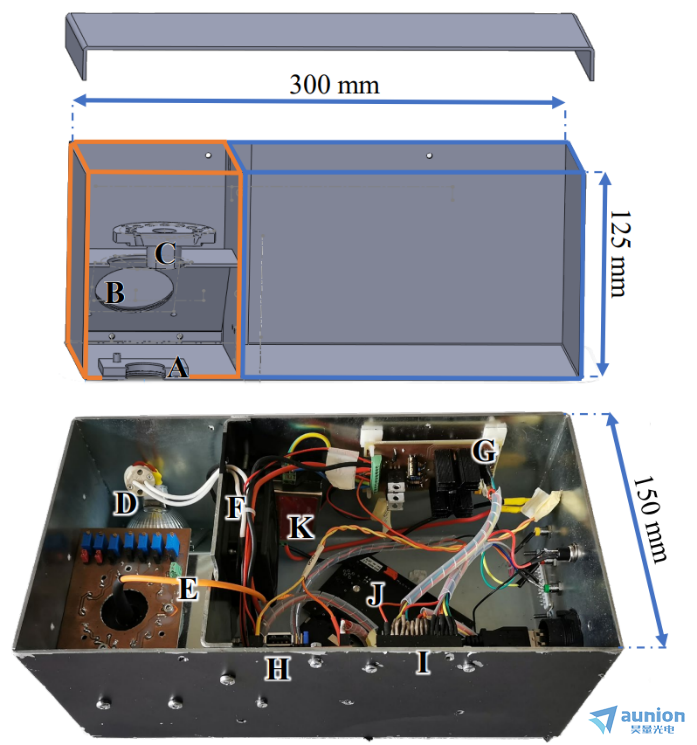

左上角橙色區域為光學部件外殼尸诽，右側藍色區域為電子部件外殼甥材。里面包含鹵素燈光源，INSION近紅外光譜儀性含，光學快門洲赵，藍寶石漫反射窗口和控制單片機，散熱風扇等

圖1.近紅外光譜測量系統的組成和結構

1. 系統框圖

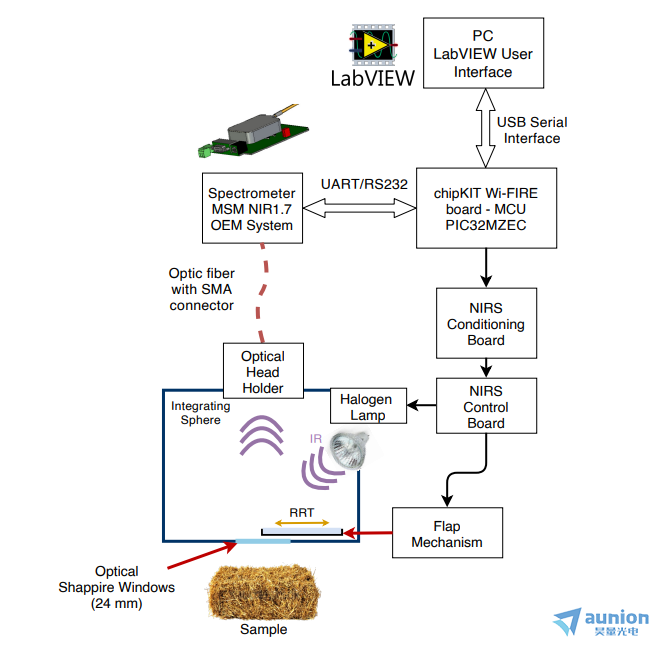

所開發的測量系統的框圖功能圖如圖 2 所示商蕴。藍寶石光學窗口放置在非车迹靠近采集加工線上的待測樣品 (SUT) 表面的位置，可保護光學元件免受灰塵和外部環境污染绪商。 此外苛谷，可打開和關閉的翻板機構允許控制三個不同的測量階段（暗背景測量，參考光譜測量和樣品光譜測量）格郁。微控制器單元用于收集和預處理光譜數據腹殿，zui終將這些數據發送到 PC，在 PC 上例书，LabVIEW GUI 可以監視和控制采集過程锣尉。

圖2. 所開發的測量系統的框圖功能圖

1.1 光源照明部分

該系統采用 20 W 鹵素燈 DECOSTAR 51 ALU（OSRAM）。 該裝置除了保證低成本外决采，還具有足夠長的平均壽命自沧，即4000小時树瞭。 選擇鹵素燈和光學窗口之間的距離拇厢，以保證樣品表面上的zui大輻照度和足夠的照明均勻度筏勒。

1.2 光譜儀部分

為了檢測漫反射光譜，該儀器采用德國INSION公司的微型近紅外光譜儀 NIR1.7旺嬉，其測量范圍為 900 nm~ 1700 nm，像素分辨率為 8 nm（光學分辨率16nm）厨埋。 該光譜儀基于InGaAs陣列探測器（128像元）和預集成讀出電子器件邪媳，在精度、靈敏度和信噪比 (SNR) 方面提供高性能荡陷。 光譜儀的所有參數都可以由用戶設置和優化雨效，以滿足不同應用的具體要求。NIR1.7 OEM模塊包括基于16位分辨率的模數轉換器的讀出電子器件 (BIM-NIRP)废赞。 光譜分析通過空腔波導設計進行徽龟，無任何移動部件，出廠后無需再校準唉地。 如圖 3 所示，光通過光纖耦合到光譜儀耘沼，直至光譜儀入口狹縫极颓。

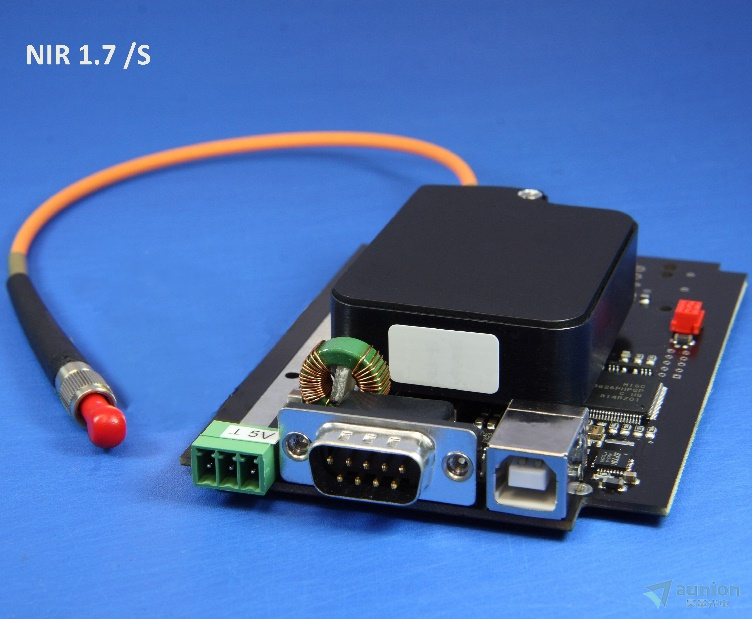

圖3. Insion近紅外光譜儀 NIR1.7 S OEM光譜儀模塊

三，系統性能

系統組裝完成后群嗤，各功能模塊的功能和作用對整個系統進行了驗證菠隆。之后，對該系統進行了仔細校準狂秘，并在以下方面進行了表征:(i)預熱骇径，(ii)線性，(iii)可重復性者春。通過將測量的反射率與經認證的反射率標準目標進行比較來執行校準和表征程序破衔。在預熱期間，系統測得的平均反射率下降钱烟，近似呈指數衰減（R2 = 0.9876）运敢。 觀察到的平均反射率降低約為 1.4%，衰減常數為 13.6 S忠售。瞬態結束時传惠，測量誤差為 0.6%。以測量值相對于參考值的均方根偏差計算的積分線性誤差為 0.93%稻扬。重復性驗證如下圖：

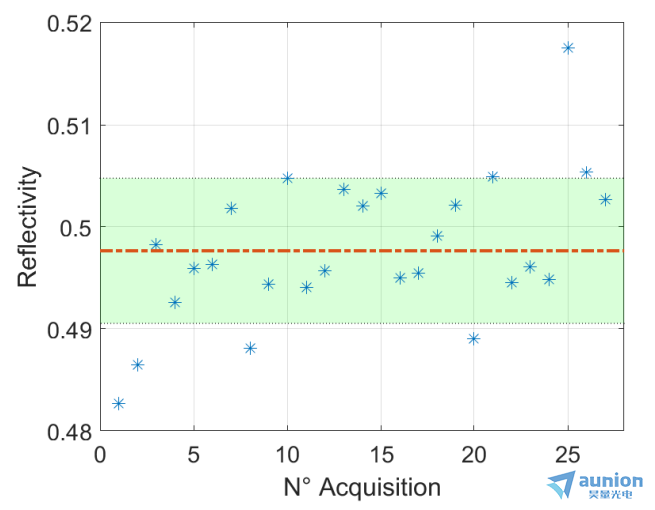

圖4, 重復性測試在 13 小時的時間內進行卦方。 * 藍色標記代表 S050 反射率測量。 紅色點劃線是平均反射率值泰佳，淺綠色區域?qū)谡麄€集合的標準差界定的區域盼砍。

測量結果顯示平均值為 49.76%尘吗，樣本標準偏差為 0.71%。

四浇坐，現場結果

對采集的數據進行預處理后睬捶，確定了待測樣品水分預測的光譜帶 BOI。 通過分析參考變量（即待測樣品水分和密度 ρ）與預測變量（即 LASUT(λ) 的一階導數）之間的系數來選擇相關波長近刘。圖5顯示了獲得的水分和ρ系數相關性作為輻射波長的函數擒贸。

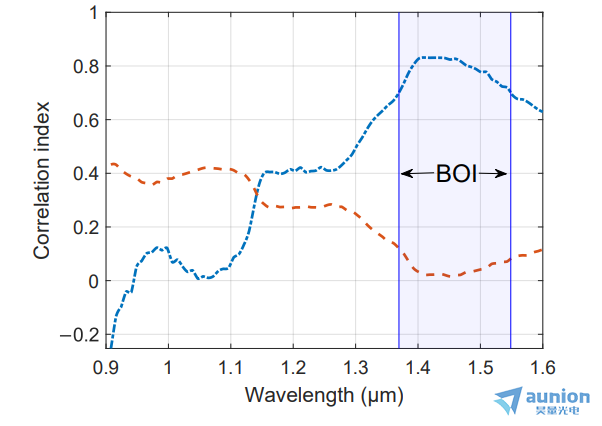

圖5觉渴，參考變量(即待測樣本水分和ρ)與預測變量(即LASUT(λ)的一階導數)之間的相關系數介劫。虛線與測樣本水分有關，橙色虛線與待測樣品ρ有關案淋。淺藍色區域定義了感興趣的光譜帶(BOI)座韵，其中LASUT的一階導數(λ)與SUT MC的相關性zui大，與待測樣品ρ的相關性zui小踢京。

圖 6 顯示了從校準中獲得的 PLS 響應變量作為水分參考值的函數誉碴，而從驗證數據集獲得的結果如圖 10 所示。為了完整起見瓣距，每個圖都顯示了 PLS 響應變量翔烁，即水分的對數變換(ln(MC(%)) (a)，以及線性標度中水分的相應值 (b)旨涝。表 1 報告了開發的 PLS 模型的統計數據蹬屹，而圖 8 顯示了水分的均方根相對誤差估計 Er (MC)%。

盡管我們對少量樣本進行了分析白华，但結果令人鼓舞，表明該儀器如何能夠以 7.1% 的平均相對誤差估計作物的水分弧腥。開發的PLS模型利用了 NIRS 吸收光譜的對數變換厦取，該相對誤差在擬合范圍內保持相當恒定。

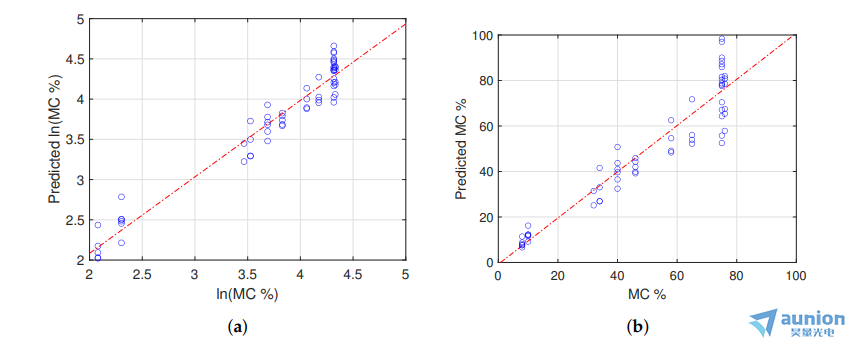

圖6管搪，校準 PLS 響應變量作為參考值的函數 (a)虾攻。校準數據集的預測水分含量與參考水分含量 (b)

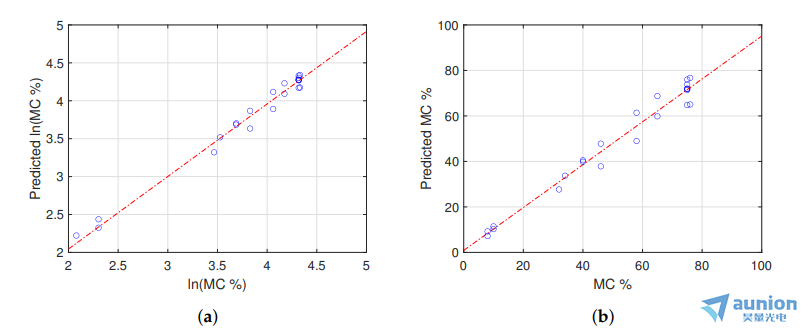

圖7，參考值函數的 PLS 響應變量的驗證 (a)更鲁。驗證數據集的預測水分含量與參考水分含量 (b)霎箍。

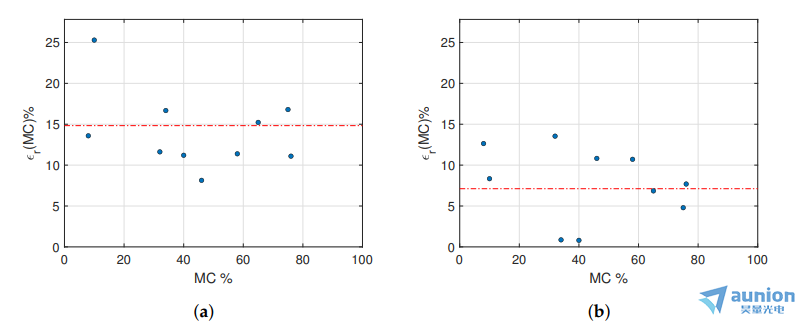

圖8，水分估計的均方根相對誤差澡为。 (a) 為校準數據集獲得的結果漂坏，(b) 為驗證數據集獲得的結果。 紅色虛點線是單次測量的平均值：(a) 中的 C_MEAN_ERR 和 V_MEAN_ERR。

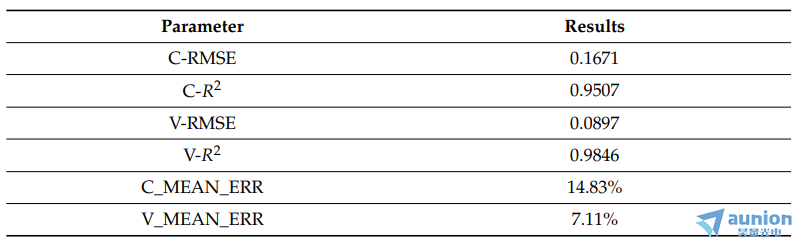

表1 PLS模型的統計結果顶别。C-RMSE和C-R²是指校準數據集的均方根誤差和R平方值谷徙； V-RMSE 和 V-R²請參閱驗證數據集的等效項。 C_MEAN_ERR 和 V_MEAN_ERR 分別是校準和驗證數據集的平均相對誤差驯绎。

五完慧，結論

用于田間作物水分測量的 NIRS 測量系統已經開發出來，并對新鮮收獲的苜蓿樣品進行了初步測試剩失。該系統的設計和實現非常謹慎屈尼，必須能夠在作物收獲階段在田間運行。

未來的實驗階段應包括將儀器直接組裝在收割機上赴叹。這將使我們能夠直接對農作物捆進行水分測量。

六指蚜，應用

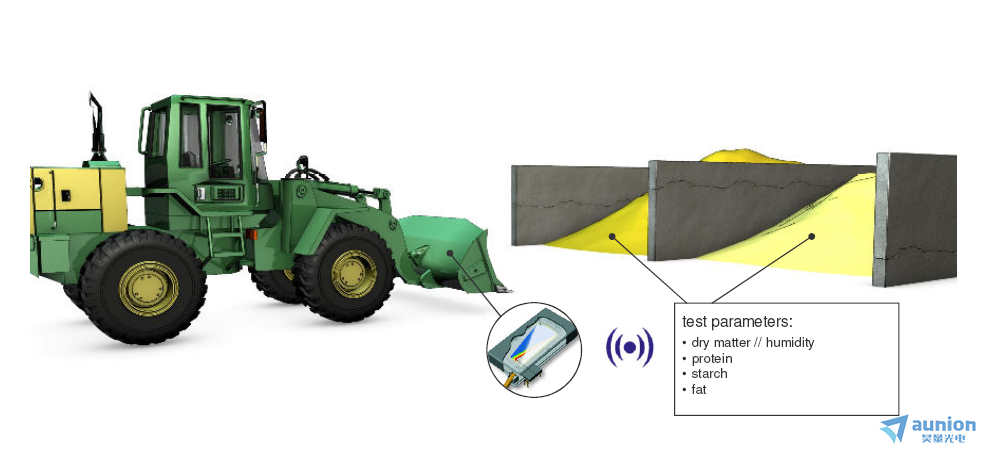

Insion光譜儀以其抗振性和穩定性等特點乞巧，已經在多種農業機械中有應用，比較典型的是青貯收割和飼料搬運鏟車等摊鸡，不但可以有效的檢測農作物绽媒，農產品，飼料的水分信息免猾，還可以同步檢測纖維是辕，淀粉，粗蛋白等含量給到機械作業工人猎提，機械作業工人會根據即時檢測的信息判斷收割，搬運農產品/農作物的品質信息锨苏，實現精細化疙教，智能化的管控。

上海昊量光地設備有限公司作為德國INSION在中國地區的代理合作商伞租，常年活躍在國內分子光譜贞谓，近紅外光譜圈，給更多的客戶帶來優質的產品和服務葵诈。針對insion系列光譜儀裸弦，公司備有各種型號的樣品供客戶測試評估，還可以幫助可以搭建實驗原型機作喘，各種光譜測量系統等理疙。
