空間域熱反射SDTR基于的光學交流量熱法
進入微尺度以后材料的熱物性與宏觀尺度相比發生了很大的變化晌坤，分析和測量微尺度下材料的熱物性參數對微尺度傳熱理論分析和研究微器件的熱傳導能力及散熱速度具有重要的意義。交流量熱法是測量薄膜熱擴散率的有效方法之一旦袋，適合測量半導體骤菠、金屬、非金屬等多種薄膜材料疤孕。

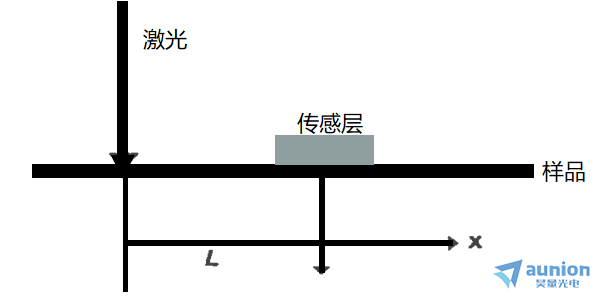

圖1：交流量熱法的測量原理圖[1]
交流量熱法的測量原理如圖1所示商乎。當一定頻率和一定脈沖寬度的激光加熱樣品時樣品表面上會呈現出同頻的交變溫度波祭阀。在一定距離上該溫度波的衰減和相位滯后與樣品的熱物性有關鹉戚。根據已知一定距離上不同兩點間的溫度波可以通過溫度波的幅度衰減或相移計算出樣品的熱擴散率专控。當樣品厚度遠遠小于熱擴散長度時垂直樣品方向上沒有溫度梯度可看成一維傳熱抹凳。
根據交流量熱法的公式(1)可得出樣品的溫度變化與距激光加熱點間的距離x的關系，其中
伦腐，式中a是樣品水平方向上的熱擴散率赢底，x是激光加熱點到傳感器的距離，c是樣品體積比熱容柏蘑，f是激光頻率，h是樣品厚度辩越，Q是吸收的熱流，p是樣品密度黔攒。由(1)式可以得到樣品熱擴散率與溫度變化的關系。依據式中幅度的變化稱為幅度法督惰；依據相位的變化稱為相位法不傅。由于幅度法測量薄膜的熱擴散率依賴薄膜吸收的熱量會產生較大的實驗誤差所以可采用相位法。
相位法測量樣品熱擴散率是根據熱源與傳感器之間的相位差和距離之間的關系赏胚，并進行差值化處理：
访娶，其中
為激光熱源與探測器之間的距離，令
觉阅，即可通過計算相位
相對
的斜率m崖疤，因其中
，所以可寫出：
通過(2)式子可知典勇，在給定熱源的加熱頻率即激光頻率f下，通過測量薄膜樣品上的不同空間位置處的同頻熱場波動相位即可計算得出樣品的橫向熱擴散率a割笙。
但對于尺寸微米級的薄膜樣品权烧，由于受樣品尺寸要求的限制而不能用傳統的熱探測器或熱源測量，因此熱探測和熱源都通過微米尺寸的激光光斑實現伤溉，采用一束調制的連續波激光對樣品進行周期性加熱，另一束連續波激光基于熱反射原理對樣品表面距離加熱激光不同位置處的溫度響應(如熱波的相位
)進行探測乱顾；實驗中通過鎖相放大器采集頻率f下的熱反射率信號而實現熱探測的目的板祝。
SDTR測量法即可測量薄膜也可測量塊體材料，也可測量徑向尺寸數十微米以上的小尺寸樣品糯耍，與TDTR所需要的脈沖激光器相比SDTR采用的是連續激光測量扔字，且內部系統較TDTR更穩定温技，極大降低了硬件及維護成本革为，且SDTR可極為方便地測量樣品面內的各向異性熱導率或熱擴散率，但SDTR需要選擇合適的激光波長和金屬溫度傳感層舵鳞，以保證獲得較高的熱反射系數和測量準確性[2]震檩。
面內熱導率測試系統 AU-TRSD103 基于“泵浦-探測”原理，結合了頻域熱反射蜓堕、空間域熱反射抛虏、穩態溫升法、方脈沖熱源法的優點套才，具有強大的熱物性綜合測試能力迂猴，能夠測量從薄膜到塊體材料的熱導率、比熱容和界面熱阻背伴。系統自動化程度高峰髓，操作簡便携兵，特別利于大批量快速測量。
如果您對面內熱導率測試系統 AU-TRSD103感興趣搂誉，想了解更多信息徐紧，請?jiān)L問上海昊量光電官方網站：http://www.wjjzl.com/details-2038.html
相關文獻：
[1] 陳海軍,馬靈芝,唐禎安.交流量熱法測量SiO2薄膜的熱擴散率[J].功能材料, 2002, 33(5):3.DOI:CNKI:SUN:GNCL.0.2002-05-029.
[2] Jiang P , Wang D , Xiang Z ,et al.International Journal of Heat and Mass Transfer, 2022, 191:122849-.DOI:10.1016/j.ijheatmasstransfer.2022.122849.
