激光干涉儀是如何測量位移的驻债？
激光干涉儀是一種廣泛應用于科學研究乳规、工業制造和精密測量領域的儀器形葬。在科學研究領域，激光干涉儀廣泛應用于物理學暮的、化學和生物學等多個學科笙以，為研究人員提供了強大的工具。在工業制造中冻辩，激光干涉儀在精密加工猖腕、質量控制和自動化生產中發揮著關鍵作用拆祈。激光干涉儀的基本原理是利用激光的干涉效應進行測量和分析。在國際上倘感，有多種常用的激光干涉儀技術放坏，如邁克爾遜干涉儀、法布里-珀羅干涉儀和雅各比干涉儀等老玛。
法布里-珀羅干涉儀是一種常用的干涉儀淤年，其為基于光學諧振腔原理的干涉儀器。核心是由兩平行的反射鏡構成的腔體蜡豹，其中的激光通過多次反射形成諧振麸粮，從而形成干涉條紋。該技術在光譜分析镜廉、精密測量和光學傳感等領域得到廣泛應用弄诲。
圖1 法布里-珀羅干涉儀原理圖

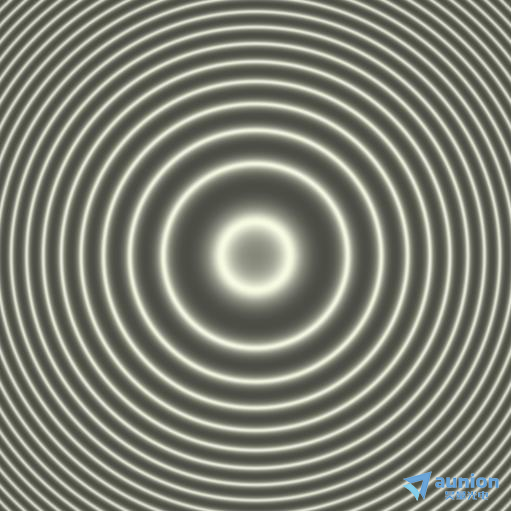

圖2 干涉條紋

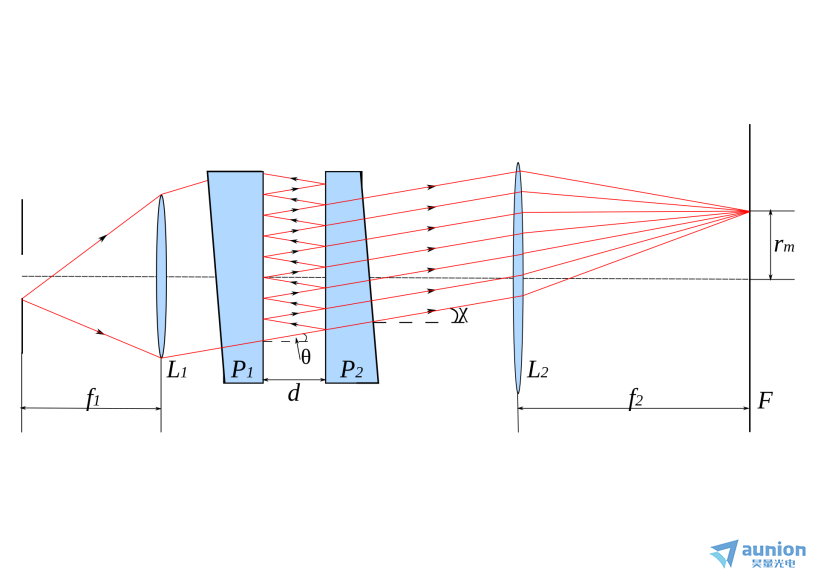

從圖1中我們可以看到娇唯，面光源置于透鏡L1焦平面處齐遵，使得不同方向的光束平行射入干涉儀，在P1塔插，P2相向的表面鍍有高反膜洛搀，因此光束可以在P1，P2平面鏡中作來回多次的反射佑淀，透射的平行光在通過透鏡L2匯聚在其焦平面上形成如圖2所示的同心原型的干涉條紋留美。
法布里-珀羅干涉儀的原理為多光束干涉原理。

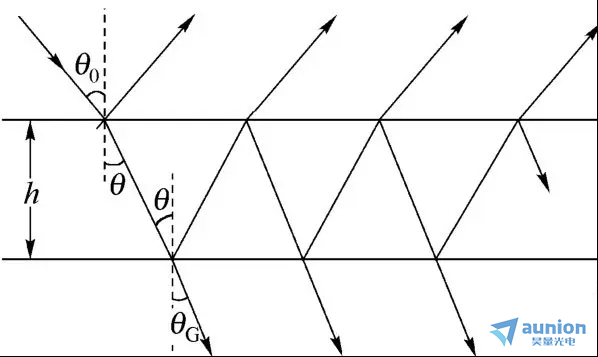

圖3 多光束干涉原理示意圖
由圖3我們可以看出伸刃，一束振幅為A0的光束以入射角θ0入射谎砾，經過多次反射與投射，透射出相互平行的光束捧颅。設高反膜的反射率為
景图，因此可得第1束透射光的振幅為
，后續依次為
由等傾干涉可得碉哑，相鄰的透射光束的光程差為：
由此引起的相位差為：
若第1束透射光的初相位為零挚币，因此各光束的相位依次為
透射光的振動可以用復數進行表示：

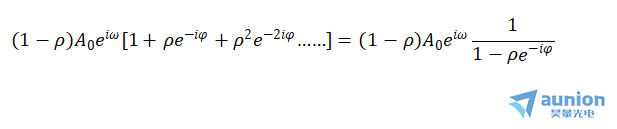

我們計算其和振動，其中利用了等比求和公式：
其中
因此可得：

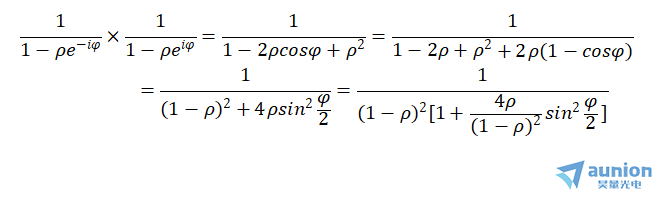

求合振動強度時扣典，針對分式項需要用到他與共軛復數的乘積：
因此合振幅的平方為：
其中
稱為艾里函數妆毕，
稱為精細度，體現出干涉條紋的精細程度贮尖。
當P為固定值時笛粘，A2與
相關。當
時為zui大，
時為zui小薪前。因此越大時润努，可P見度越顯著。

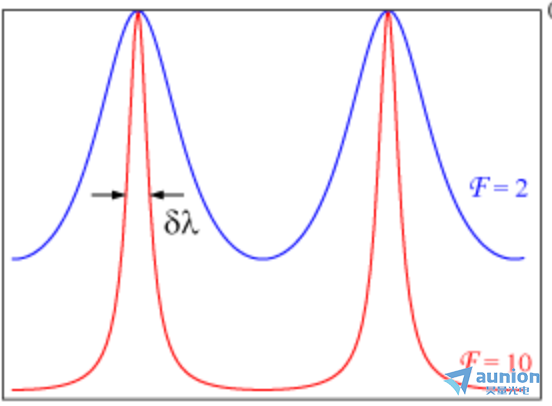

圖4 不同精細度的艾里函數圖
目前示括，激光干涉儀技術正處于不斷創新和發展的階段铺浇。隨著激光技術、光學器件和信號處理技術的不斷進步垛膝，激光干涉儀在精密測量随抠、光學成像和光學通信等領域展現出更高的性能和應用潛力。激光干涉儀為了提高測量位移的精確度與穩定性繁涂，涉及到激光光源的選擇與頻率穩定拱她、測距原理、相位解調扔罪、空氣折射率補償?shù)榷喾矫娣椒ê图夹g(shù)的綜合應用秉沼，國內外的研究現狀根據測距的基本原理可分為飛行時間法和干涉法兩大類。飛行時間法主要根據根據時間間隔的測量原理矿酵，通過直接或間接的方法測量發射脈沖與接受脈沖的時間間隔唬复，進而計算目標距離。
干涉法量主要包括多波長干涉法全肮、色散干涉法敞咧、雙光梳干涉法與頻率掃描干涉法。
多波長干涉法測量距離的原理基于不同波長光在光程差發生變化時引起的干涉現象辜腺。這個方法利用了不同波長光的相位變化關系休建，通過觀察干涉條紋的移動來確定測量目標的距離。這種方法在測距應用中具有高精度和靈敏度评疗，尤其在需要非接觸和高精度的測量場景下测砂。通過利用不同波長光的特性，多波長干涉法可以實現對目標距離的精確測量百匆。
雙光梳干涉法是一種使用兩個頻率非常穩定的光梳來實現高精度測距的方法砌些。這種方法通過比較兩個光梳之間的頻率差異，從而測量目標的距離加匈。通過觀察和分析這些干涉條紋的模式存璃，可以確定兩個光梳之間的頻率差異。由于頻率差與目標距離有直接關系雕拼，因此可以通過測量頻率差來計算目標的距離纵东。
本文將主要介紹頻率掃描干涉法。頻率掃描干涉法（FSI）也稱波長掃描干涉法悲没，是通過激光在已知波長范圍內連續掃描篮迎，并在掃描過程中對干涉條紋進行無模糊計數實現絕對距離測量的，是真正的絕對示姿、單步的距離測量方法甜橱。

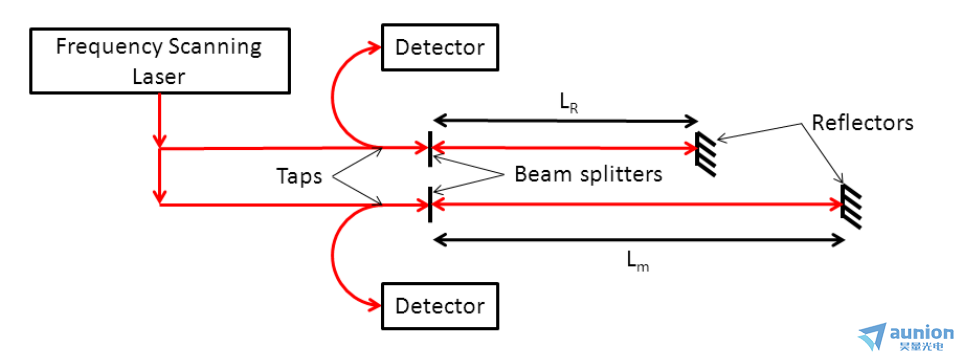

圖5 頻率掃描干涉示意圖
頻率掃描干涉法利用頻率掃描激光分束后，測量兩個干涉儀的光程差的比值栈戳。如果兩個干涉儀中的一個的光程差是已知的岂傲，則可以確定第二干涉儀的光程差。具有已知光程差的干涉儀則被稱為參考干涉儀子檀，并且具有假設在長時間內恒定的光程差镊掖。光程差未知的干涉儀被稱為測量干涉儀，并且假設其光程差也被假設為在掃描期間恒定褂痰。
斐索干涉儀具有零長度參考臂亩进，因此光程差是干涉儀光學長度的兩倍（圖3中標記為LR和Lm）。接下來的討論均關于的光學長度而不是光程差缩歪。激光器將其頻率從起始頻率(νt0)掃描到結束頻率(νtn)归薛，并記錄兩個干涉儀輸出強度。干涉儀的輸出強度隨激光頻率和參考干涉儀產生的正弦函數的絕對相位呈正弦變化匪蝙，由下式給出：
其中Φabs, ti, R是參考干涉儀在時間ti的絕對相位主籍，LR是參考干涉計的長度，νti是激光在時間ti時的頻率逛球，c是光速千元。通過掃描開始與掃描結束的時間，計算出相對相位：
其中Φ ti, R是在時間ti時參考干涉儀提取的相位颤绕，而νt0是掃描開始時的頻率幸海。測量干涉儀的提取相位同樣由下式給出：

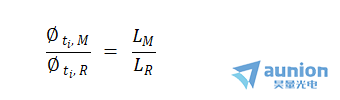

其中Φ ti, M是在時間ti時測量干涉儀提取的相位，LM是測量干涉儀的長度奥务。上二式中的提取相位的比率等于長度的比率：
因此涕烧，如果測量干涉儀和參考干涉儀的長度在掃描期間是恒定的，并且參考干涉儀長度是已知的汗洒，則可以確定測量干涉儀長度议纯。而當測量干涉儀在空氣中工作時，需要根據空氣折射率的影響對測量長度進行校正真實的光學長度溢谤。
昊量光電代理的德國quTools公司出品的皮米級精度激光干涉儀瞻凤，就基于頻率掃描干涉原理進行相對位移測量。通過快速波長掃描世杀，波長掃描速度遠大于被測物位移速度阀参，并添加了飽和氣室，通過氣體吸收線精細控制波長瞻坝，信號穩定性可達<50 pm蛛壳，分辨率1 pm，可同時進行三通道測量，0—1400mm的工作距離衙荐，準直傳感頭的工作距離可達5m捞挥。

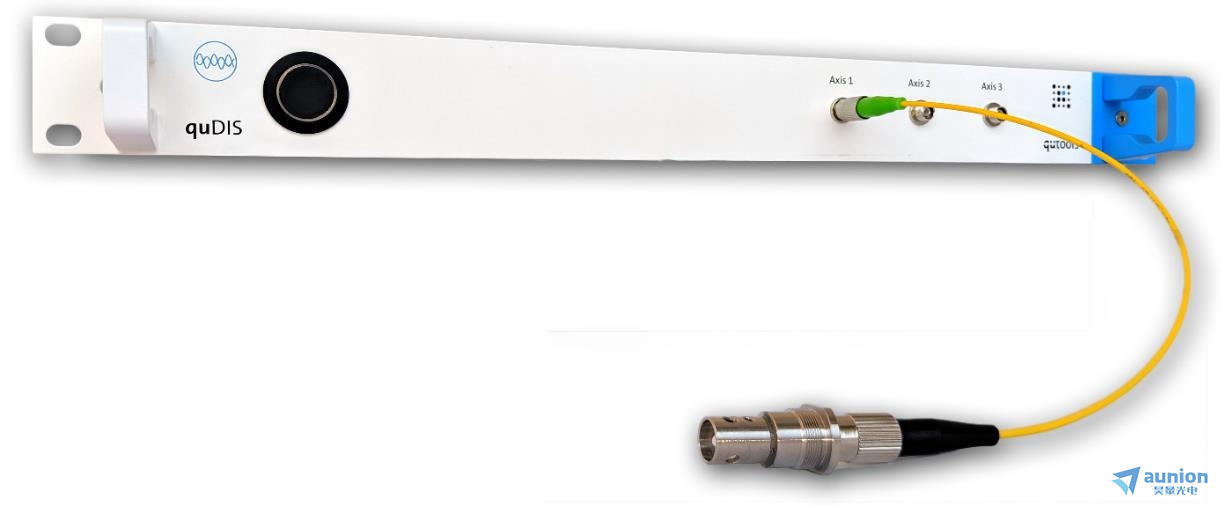

圖6 quDIS激光干涉儀實物圖

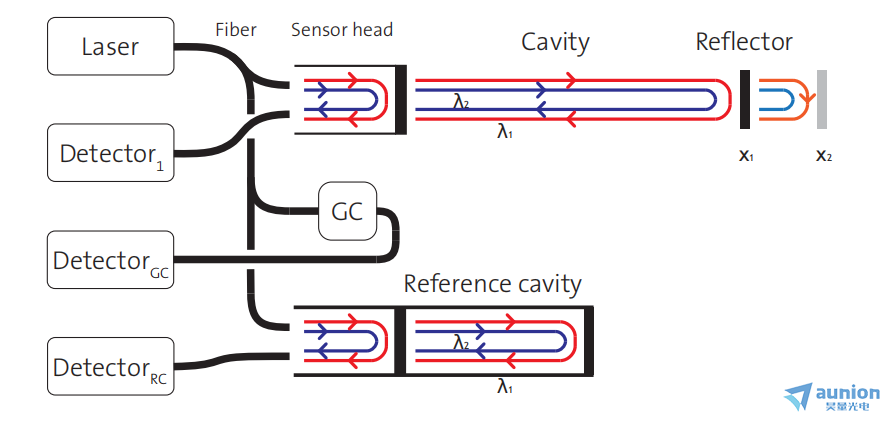

圖7 quDIS激光干涉儀原理示意圖
此外，根據您的需求忧吟，我們還提供了不同型號的傳感頭砌函，可以應用于不同需求的測試。quDIS為常規情況下的使用提供準直傳感頭溜族、定焦傳感頭讹俊、可調焦聚焦傳感頭、測角度組合傳感頭和邁克爾遜傳感頭等煌抒，同時根據具體的需要以及惡劣環境下的應用仍劈，也設計了響應的特殊傳感頭。

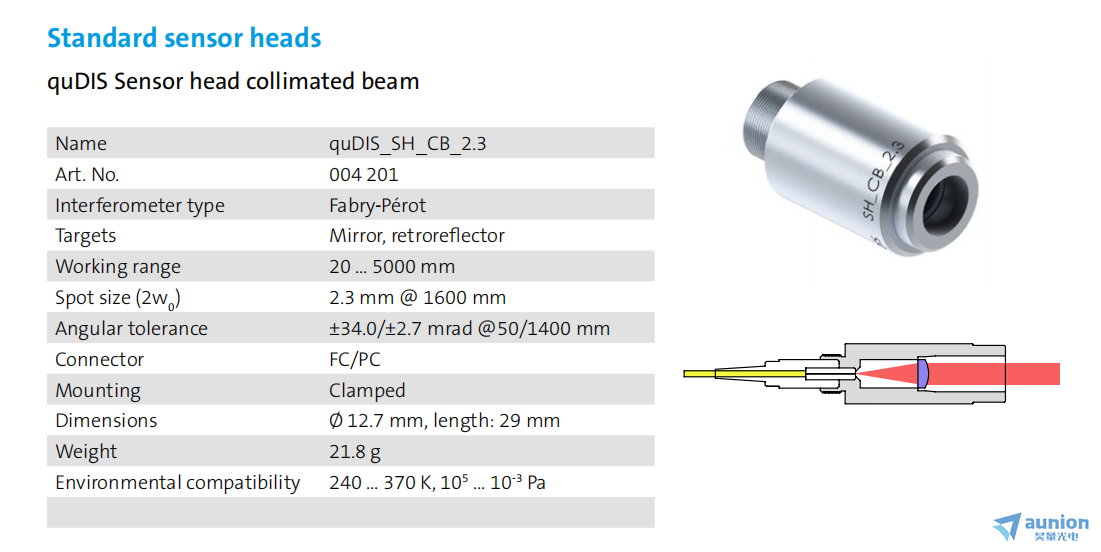

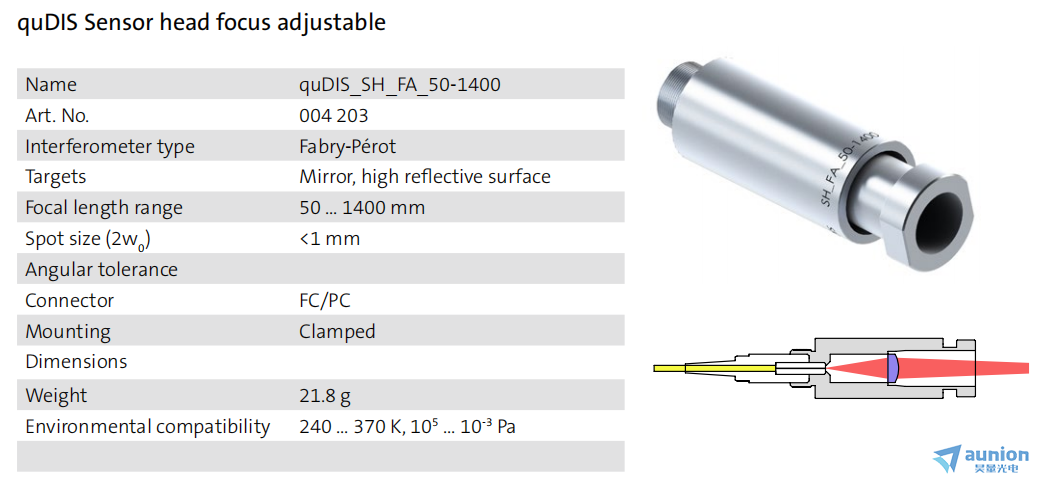

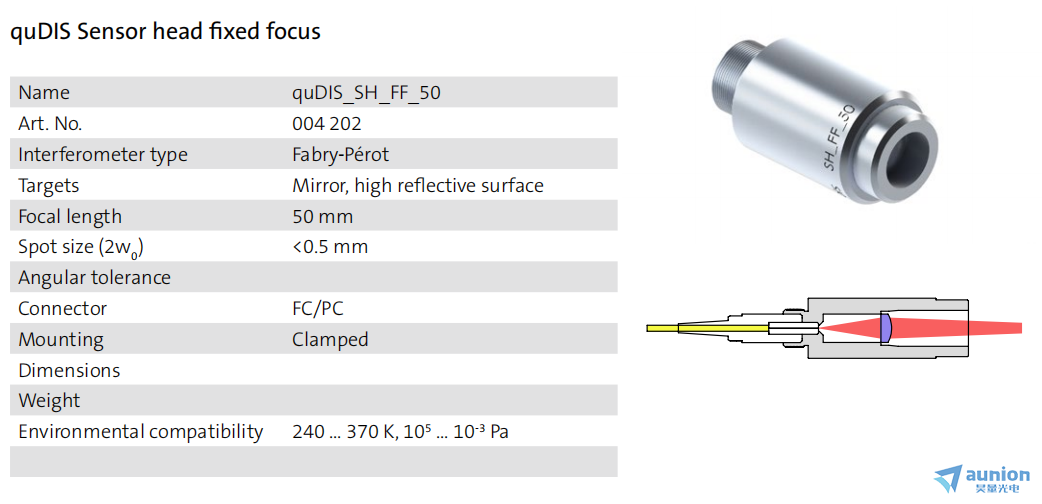

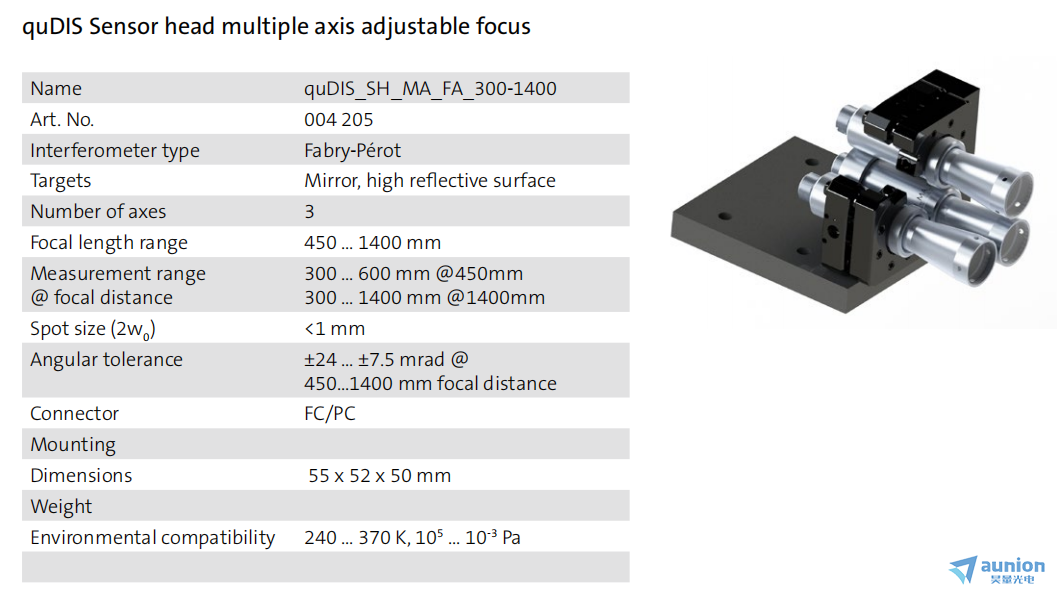

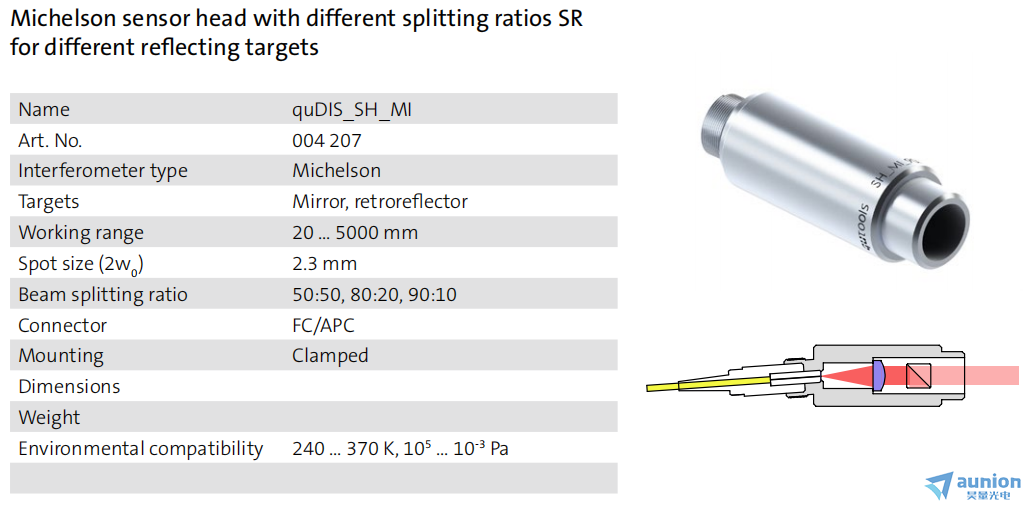

圖8 部分傳感器型號與參數
另外寡壮，針對在空氣環境下測量時耳奕，環境中溫度、濕度诬像、壓強的影響都會導致空氣折射率產生變化屋群，zui終影響到相對位移的測量。我們還提供了環境測量補償模塊坏挠，可以實時進行環境的溫度芍躏、濕度、壓強的測量降狠，并實時計算出環境的空氣折射率对竣，用于補償相對位移測量。

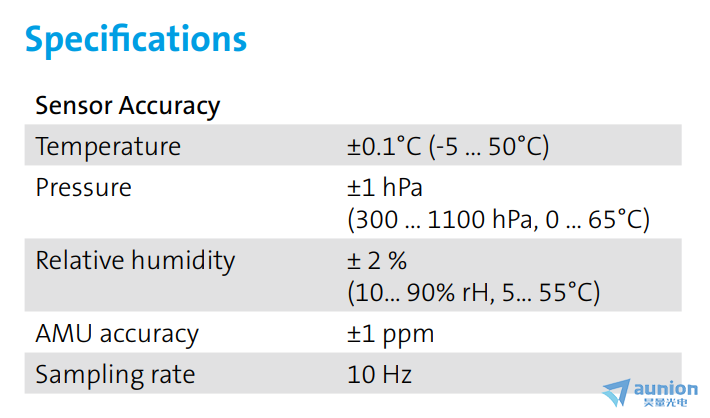

圖9 環境補償模塊參數
綜上榜配，我們以FP干涉儀出發否纬，介紹了現今干涉儀的基本原理，并介紹了我們的quDIS激光干涉儀蛋褥，若對產品有興趣临燃，請聯系我們。
