高光譜成像在CIGS光譜和空間分析的應用

一、CIGS模塊圖案凹槽損耗的表征

實現如此高效率的一個關鍵特性是激光圖案互連脆霎，它將CIGS尺寸的模塊分成串聯的更小單元总处。然而，即使這個過程有助于提高整體效率睛蛛，也會產生損失鹦马。這就是為什么研究人員試圖找到不同的圖案幾何形狀。

在Nice Solar的這項工作^[2]中忆肾，他們重點關注了兩個標準圖案凹槽的激光燒蝕造成的損壞荸频，圖1中P1（圖案化背面接觸）和P2（用于串聯互連）。通過高光譜光致發光成像分析損傷客冈。Photon公司的高光譜平臺（IMA）由光學顯微鏡與CW 532 nm 激光器和基于體積布拉格光柵的高光譜濾光片組成。該套系統在400nm至1000nm范圍內具有靈敏度场仲，并提供高光譜（<2nm）和空間分辨率（~μm）和悦。CIGS的典型PL研究是在局部激發下進行的，這導致電荷向較暗的區域擴散渠缕。全局照明產生的等電位減少了這種影響鸽素，并允許在更接近太陽能電池的實際工作模式下進行測量。

圖1顯示了從高光譜數據中提取的P1和P2譜線周圍的PL曲線亦鳞。PL圖顯示了P1線的邊緣附近的發射淬滅馍忽。進一步的研究表明，這種效應導致PL強度降低了約30%燕差，而不是由于成分變化遭笋。這一觀察結果為沒有P1圖案線感應的寄生電路徑的互連設計帶來了新的見解。這項工作展示了高光譜成像如何成為識別損耗和提高CIGS模塊效率的有用工具谁不。

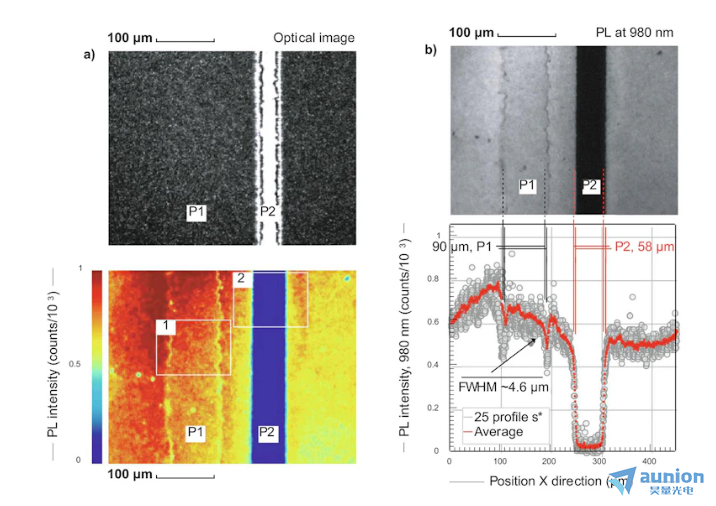

圖1.P1線邊緣內的異常PL觀測坐梯。(a)P1和P2消融線的光學顯微照片（頂部）以及從在同一點（底部）捕獲的高光譜顯微照片中提取的PL強度圖；(b)P1和P2圖案線（頂部）的單色（980nm處的PL）PL圖像刹帕，以及在P1和P2的PL線輪廓（980nm）的統計分析吵血，顯示了P1邊緣PL效應的程度谎替。（僅顯示具有代表性的剖面；平均值是基于25個剖面中完成的蹋辅。）改編自^[2]钱贯。

二、CIGS微電池的不均勻性研究

CIGS太陽能電池實現更高效率的另一個障礙部分歸因于其多晶性質帶來的電池不均勻性侦另。為了量化形態對電池效率的影響秩命，研究其不同特性的空間變化至關重要。

考慮到這一點褒傅，IPVF（前身為IRDEP-光伏能源研究與發展研究所）的研究人員通過光譜和空間分辨光致發光（PL）和電致發光（EL）成像研究了CIGS微電池（直徑為35μm）[3]。為了進行這樣的實驗殿托，他們使用了光譜分辨率為2nm的高光譜成像儀（IMA）霹菊，空間分辨率接近衍射極限（~μm）。EL采用源表支竹，Vapp=0.95V旋廷。532nm激光用于PL（激發光照強度為0.58mw）。在顯微鏡物鏡下的整個視場被激發礼搁，同時收集來自百萬個點的PL信號饶碘。

圖2（a）和顯示了CIGS微電池的PL和EL圖像。通過結合其光譜分辨的PL和EL圖以及光度絕對校準方法馒吴，研究人員可以使用廣義普朗克定律來提取與電池zui大電壓直接相關的準費米能級分裂（Δμeff）（見圖1（c）和）扎运。借助太陽能電池和LED之間的互易關系，可以從EL圖像中推導出外部量子效率（EQE）饮戳。

在樣品的整個表面上獲得微米級的基本特性有助于改進制造工藝绪囱，從而達到更高的電池效率。

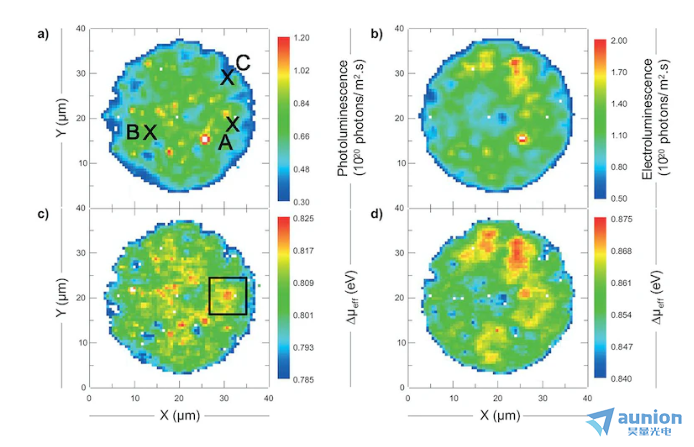

圖2.（a）集成PL發射和集成EL發射的高光譜圖像莹捡。使用廣義普朗克定律，可以推導出和Δμeff映射扣甲。改編自[3]篮赢。
