長度與尺寸測量

1.干涉法長度測量的基本定律

干涉法長度測量的基本規律是用一個機械長度與一個已知的光的波長對比逗旁。一般來說嘿辟，這種光學方法設計光束兩次通過所需的長度。因此片效，測量單位是半波長红伦，被測長度表示為：

式中，λ為波長淀衣；i為干涉整數級昙读；f是干涉分數級。

利用半波長的倍數表示長度的方法取決于兩種或者多種光波的干涉強度膨桥，在雙光束干涉時表示為：

此時蛮浑，γ為干涉率，z1-z2為兩個光束通路之間的幾何距離差只嚣。因此沮稚，一個通路長度的改變會以單位λ/2來改變周期性干涉強度。在上式中位相的不同 2Π/λ/2(z1-z2)可以用真空波長表示為2Π/λ0/2(z1-z2)册舞。此時的n是通路中空氣的折射率蕴掏，n(z1-z2)表示兩個光路之間的差異而不是幾何距離差。

可見光的波長一般為400～700nm,因此測量的基本單位是200～350mm。（因為半波長）

2.測長干涉儀的基本類型

（1）泰曼一格林干涉儀

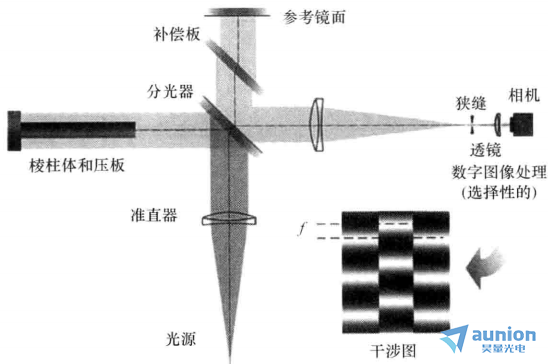

泰曼一格林干涉儀是一種使用準直光束的邁克爾遜干涉儀盛杰。其光路本質和邁克爾遜干涉儀相同挽荡，都是采用分束器分光，兩束光再次重合進行干涉的方法即供。光路圖如下：

當測試對象通過一個平面鏡時定拟，每條入射光線的的傾斜角都是相等的，可看到的整個區域呈現相同的照明度逗嫡，光程差為mλ/2時是亮條紋青自，光程差是(m+1/2)λ時為暗條紋，此時m是一個整數祸穷。當一個平面鏡傾斜時這種情況也將改變性穿。此時勺三，直條紋出現在觀察區域雷滚，條紋的數目和方向嚴格依賴于傾斜度。當被測對象不是完全平面時吗坚，條紋彎曲而且不在空間均勻分布祈远。這樣的條紋圖像可以用于表面品質的測試，也可以用于地形表面的分析.

分束鏡的二次反射可采用鍍制減反射膜來抑制商源，很小的雜散反射也可導致不利的干擾车份，對zui終干涉造成影響。另一種消除二次反射的有效方法是利用楔形分束鏡牡彻。這樣使得二次反射的方向與主射方向不同扫沼，導致聚焦透鏡的焦平面上的二次反射點能被一個合適的孔擋住，這樣就避免了反射光對zui終的干涉光束的影響庄吼。分束鏡的楔形角ε造成干涉光束一個很小的偏移缎除，為ε(n-1)。此處n是分束鏡的折射率总寻。當使用一個單波長時器罐，這個偏移可通過適當?shù)恼{(diào)整反射面進行補償，當使用不同波長時渐行，分光儀的散射造成觀察條紋數目的很大改變轰坊。這種散射影響可以在反射光路中放置一個楔形補償平板來進行補償。補償板的楔形角祟印、方向和基體材料都要和分束鏡一樣肴沫。

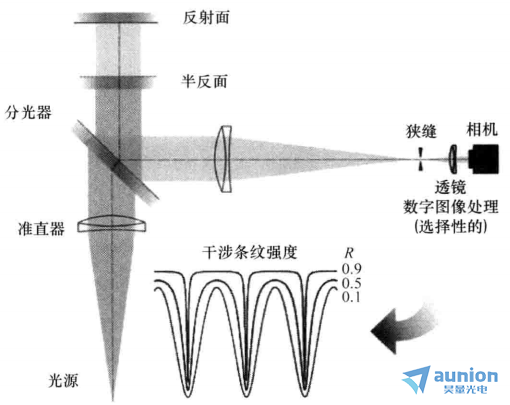

（2）斐索干涉儀

一束光進入干涉儀后在第1個表面半反射，在其他表面都幾乎全部反射蕴忆。多次反射產生多束光颤芬，分光儀分開入射光，得到多束光用于多光束干涉的分析。不必要的反射導致的有害干擾可以用楔形平板驻襟，如在光組中的一個小孔光學元件來消除夺艰。



用斐索干涉儀進行長度測量時與泰曼一格林方法類似，通過加入一個粘接在圓筒上的棱鏡進行沉衣，可以確定條紋位移的干涉分數級郁副。
