通過高光譜解密 (CIGS) 模塊中引發的功率損耗的起源（一）

高光譜成像儀（IMA住册；Photon etc. Inc.）由一個光學顯微鏡與連續波（CW）激光器、寬帶照明光源和基于體布拉格光柵（VBG）的高光譜濾光器組成瓮具。該系統的波長范圍可以在400至1000nm之間連續調諧荧飞。IMA提供光譜和空間分辨的發光、反射和透射圖像搭综，光譜分辨率小于2nm垢箕，空間分辨率約為1μm（衍射極限）。CIGS模塊使用532nm激光器均勻激發兑巾，光學和光致發光（PL）圖像使用基于硅的電荷耦合器件（Si ccd）相機獲取。

布拉格光柵技術設用于全局成像忠荞，允許在顯微鏡下逐波長獲取整個視野內的信號蒋歌。傳統的熒光（PL）成像設置基于逐點或線掃描技術帅掘，需要重構圖像。使用這些成像技術時堂油，僅照亮樣品的一小部分（使用共聚焦逐點設置時約為1μm2）修档，周圍區域保持黑暗，導致載流子向這些區域橫向擴散府框。全局照明避免了由于局部照明引起的載流子復合吱窝。使用全局成像時生成的等勢體防止了電荷向更暗區域擴散。用于全局成像模式的均勻照明使得在現實條件下進行PL實驗成為可能迫靖，z低可達一個相當于太陽功率密度院峡。預計儀器激發強度波動可達13%。激發輻照度的變化將帶來PL發射的比例變化系宜，使這種效應易于識別照激。此外，在儀器軟件的輔助下盹牧，這些效應將減少到可以忽略的min程度俩垃。

圖1(a)展示了在CIGS沉積前，P1劃線和P2激光劃線區域的光學顯微照片和PL顯微照片在同一位置的直接比較汰寓。正如預期的那樣口柳，P2激光槽周圍的金屬化區域沒有PL發射。關于P1燒蝕線上的CIGS材料的PL空間均勻性特征有滑，我們觀察到了不同的情況啄清。與光學顯微照片不同，PL圖顯示發射強度似乎沿著底層P1槽的輪廓減弱俺孙。為了更仔細地觀察P1槽上的PL行為（以下簡稱P1邊緣PL效應）辣卒，我們提取了25條PL強度剖面，其中一些顯示在圖1(b)中睛榄。再次驗證了在P1槽輪廓處的顯著光致發光猝滅效應荣茫。

比較從CIGS材料不同區域提取的PL光譜時，我們進一步觀察到PL帶結構沒有變化场靴，這表明燒蝕區域內的P1邊緣PL效應與成分變化無關（圖2(a)和）啡莉。關于P1槽邊緣的強度變化，一方面旨剥，P1邊緣PL效應的觀察解釋了CIGS材料在鉬槽邊緣的大部分上下短路路徑咧欣。另一方面，CIGS層厚度在同一邊緣的變化也同樣可以解釋P1邊緣PL效應轨帜。為了闡明后者作為P1邊緣PL效應潛在原因的可能性魄咕，我們進行了聚焦在P1槽邊緣的掃描電子顯微鏡（SEM）截面圖（圖2(c)）。由于PL顯微照片的高分辨率蚌父，我們可以輕松測量PL-P1邊緣效應的范圍哮兰，我們觀察到全寬半高（FWHM）約為4.6μm毛萌。從SEM截面圖可以很容易地識別出，P1邊緣PL效應的范圍遠遠超過了由于底層鉬層導致的CIGS吸收材料的階梯喝滞「蠼考慮到鉬側壁的載流子提取面積（厚度約400nm）的增加，很難解釋在約4.6μm范圍內30%的光致發光猝滅右遭。

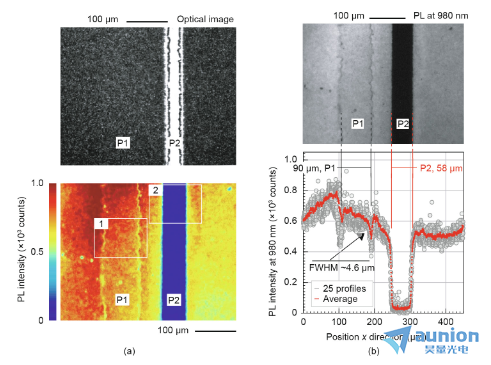

圖1. 標準P1激光劃線中異常光致發光觀察做盅。(a) P1和P2（底部）燒蝕線（頂部）的光學顯微照片以及從同一位置捕獲的高光譜顯微照片中提取的PL強度圖（底部）；(b) P1和P2劃線（頂部）的單色（980 nm處的PL）PL圖像窘哈，以及跨P1和P2的PL線剖面（980 nm處）的統計分析（底部）吹榴，顯示P1邊緣PL效應的程度（僅顯示具有代表性的剖面；平均值是對所有25個剖面進行的）宵距。FWHM：半峰全寬腊尚。

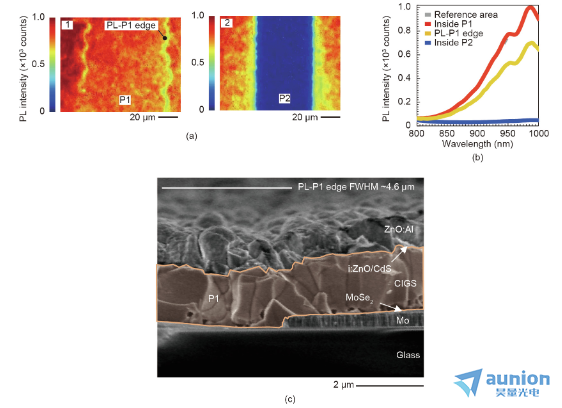

圖2. P1線邊緣內異常PL觀察。(a) 圖1(a)底部放大的插圖1和2满哪；(b) 從圖1(a)底部的高光譜顯微照片中提取的四個代表區域的PL光譜婿斥，顯示PL-P1邊緣與參考區域之間的PL帶結構沒有明顯變化；(c) P1槽邊緣的SEM截面圖哨鸭，表明P1邊緣的PL效應與CIGS材料厚度的變化無關（參考區域的光譜從圖1(a)底部遠離任何劃線區域的部分提让袼蕖）。

更多高光譜暗場顯微鏡詳情請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/details-1007.html

相關文獻：

[1] Hyperspectral Photoluminescence Imaging for Spatially Resolved Determination of Electrical Parameters of Laser-Patterned Perovskite Solar Cells
