OLED厚度測量

OLED結構用于從電視屏幕到手機的許多應用中。典型的OLED結構包括夾在電極之間的三個薄有機層:HTL(空穴傳輸層)鞠柄、EML(電子遷移率)或空穴阻塞層和ETL(電子傳輸層)奉狈。

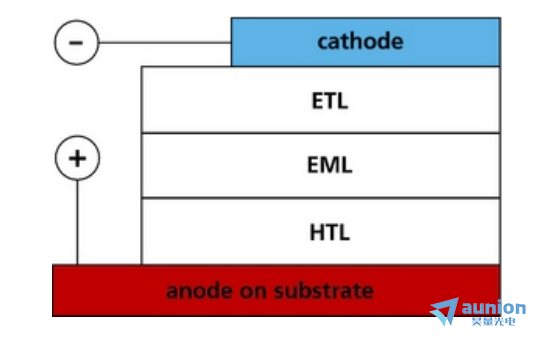

圖1 OLED的結構示意圖

構成OLED結構的薄膜的計量是至關重要的。MProbe UVVis和MProbe UVVis- msp提供了一種廉價硅卢、可靠、非接觸的計量方法藏杖〗埽可以測量材料的厚度和光學常數。

MProbe UVVis可以測量毯狀(無圖案)樣品蝌麸，MProbe UVVis-msp可以使用非常小的光斑尺寸在像素級進行測量点寥。

一来吩、測量實例

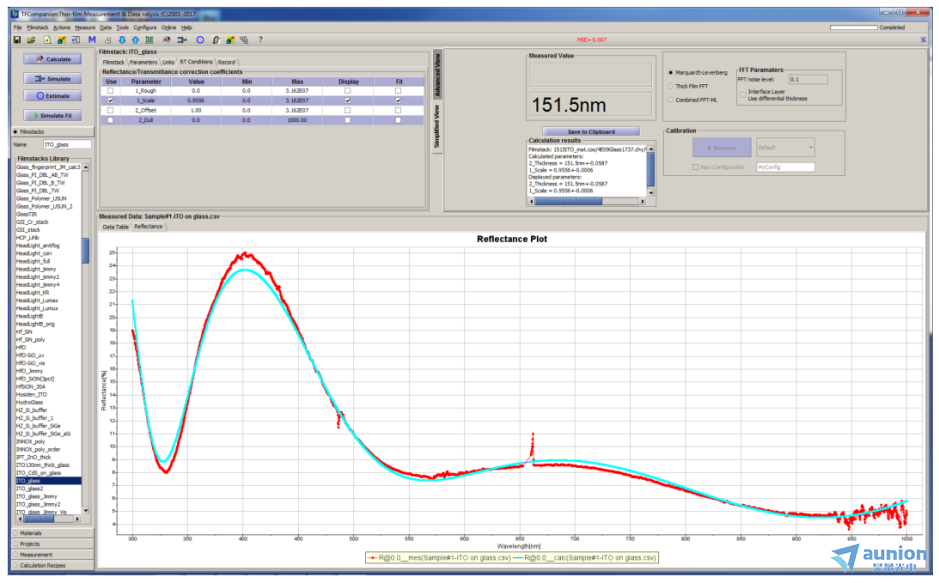

圖2玻璃上ITO(透明導電氧化物)的測量-使用參數化ITO模型確定厚度和光學常數

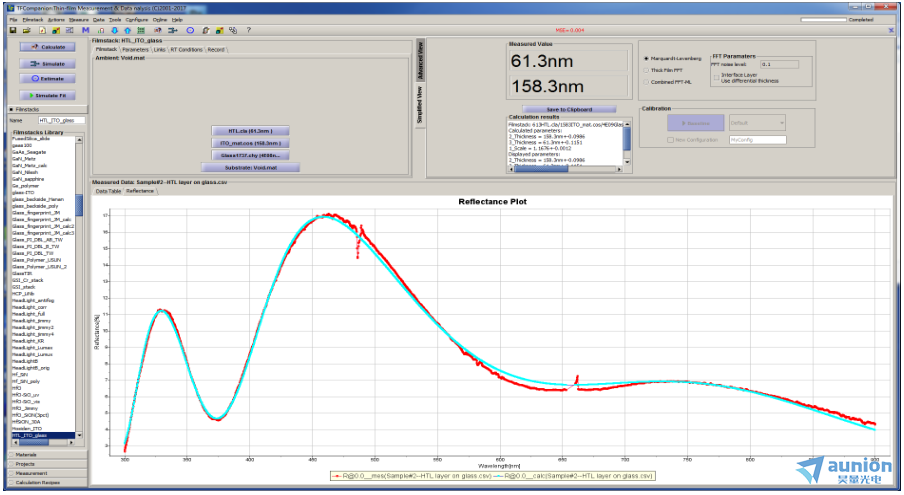

圖3 ITO上html層的測量-測量了ITO和html的厚度

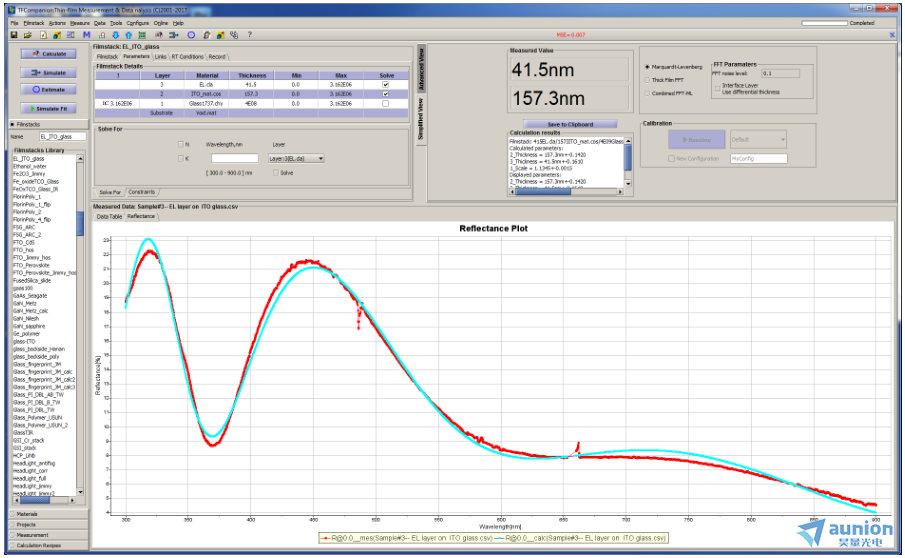

圖4 測量ITO上的EML層-測量ITO和EML厚度

圖5 測量ITO上的ETL層-測量ITO和ETL的厚度

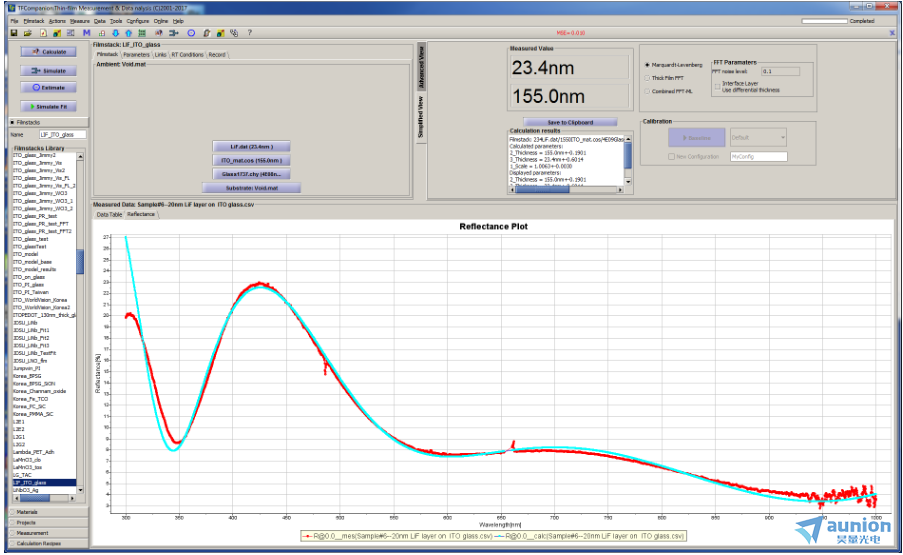

圖6 測量ITO上的LiF層-測量ITO和LiF的厚度

二敢辩、Alq3和NPD測量實例

OLED的一種很有前途的實現是使用NPD和Alq3聚合物材料。這兩種材料都具有有趣的電子結構和光學性質弟疆，這取決于制備條件戚长。因此，測量光學常數色散隨厚度的變化就顯得尤為重要兽间。

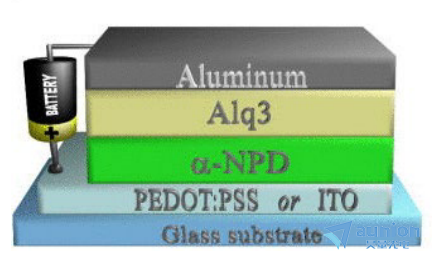

圖7 采用Alq3和NPD的OLED結構

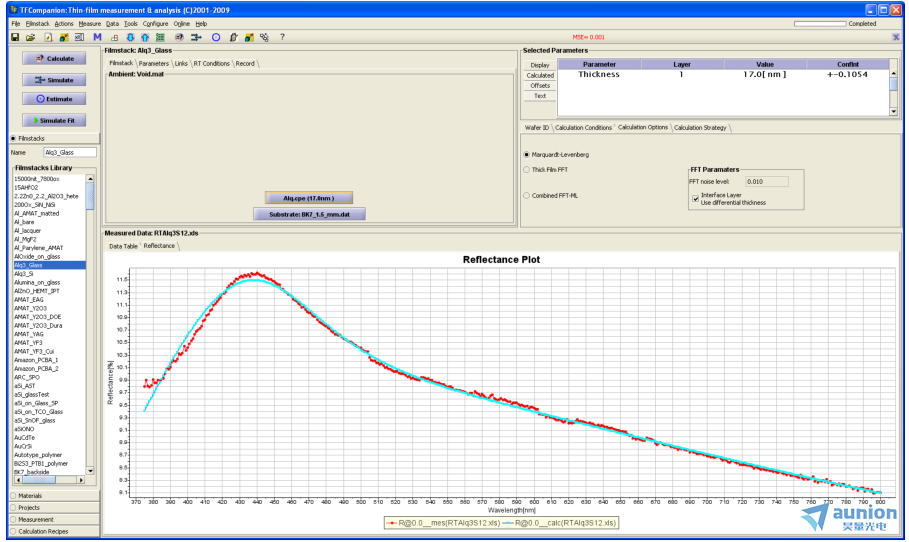

圖8 玻璃上Alq3層(17nm)的測量历葛。厚度和光常數都是確定的

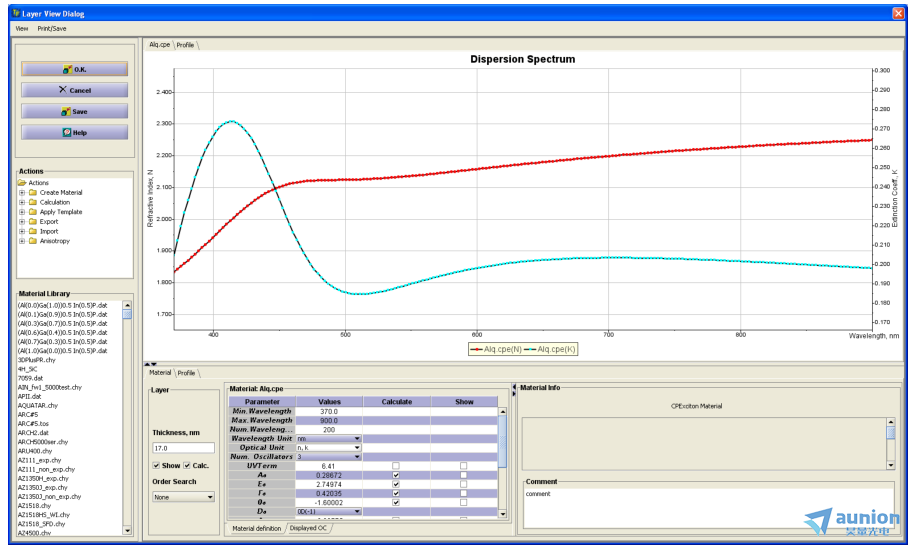

圖9 Alq3的光學常數(n&k)由測量得到

圖10 玻璃上NPD材料的測量:厚度和光學常數的測定

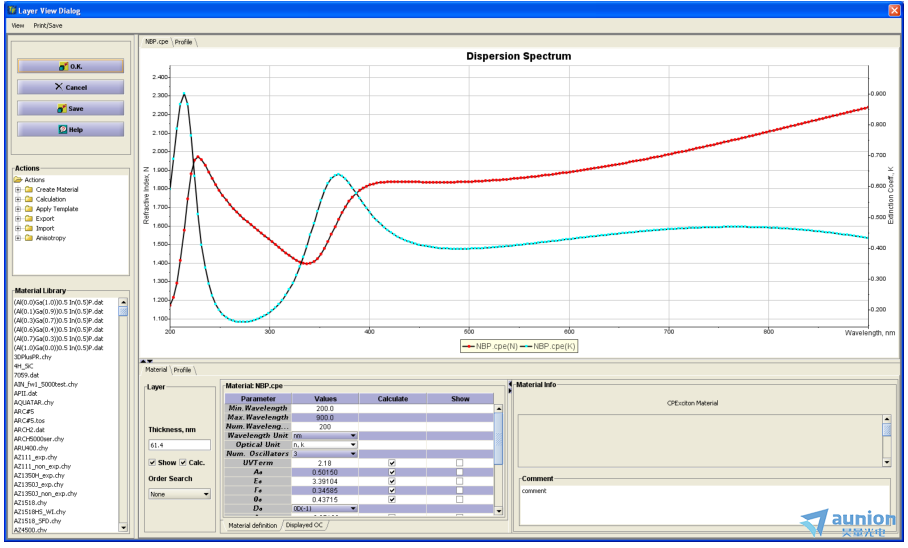

圖11 NPD材料的光學常數由測量確定
