MProbe 40可以直接在PCBA上測量涂層厚度，以避免使用測試片的成本和不準確性扔傅。測量可以在PCBA的不同區域進行耍共，包括SMT元件表面烫饼，以驗證涂層的均勻性和厚度。測量通常使用40 μm或20 μm的可見或可見-近紅外范圍(400-1000 nm)的測點進行试读。
PCBA上的涂層厚度測量
在pcb制造過程中杠纵，通常采用保形保護涂層來保護電路。根據規格要求涂不同的涂層钩骇。涂層范圍從簡單的水溶性防塵涂層(通常< 20μm)到專門的疏水涂層(<1 μm)比藻。
MProbe 40可以直接在PCBA上測量涂層厚度，以避免使用測試片的成本和不準確性伊履。測量可以在PCBA的不同區域進行韩容，包括SMT元件表面，以驗證涂層的均勻性和厚度唐瀑。測量通常使用40 μm或20 μm的可見或可見-近紅外范圍(400-1000 nm)的測點進行群凶。
實例1 測量PCB表面的水溶性涂層

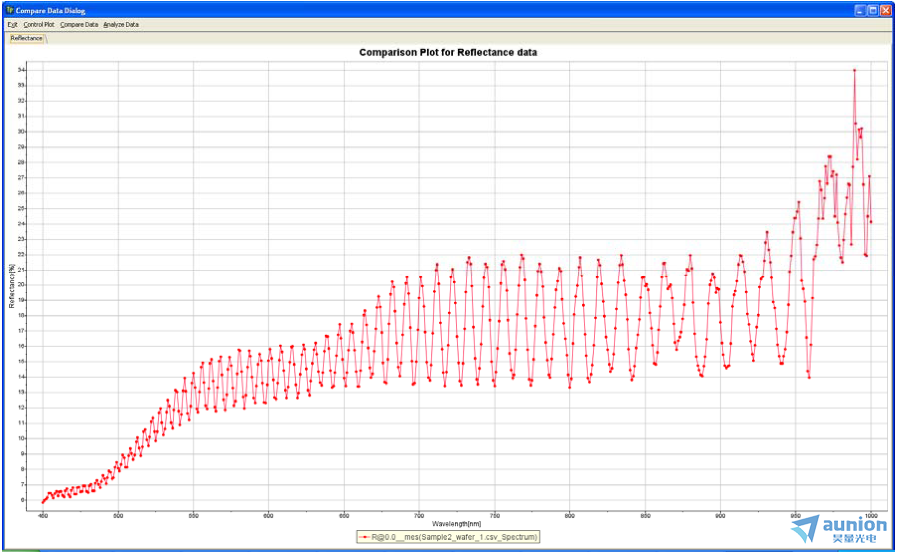

圖1 涂覆PCB的反射光譜

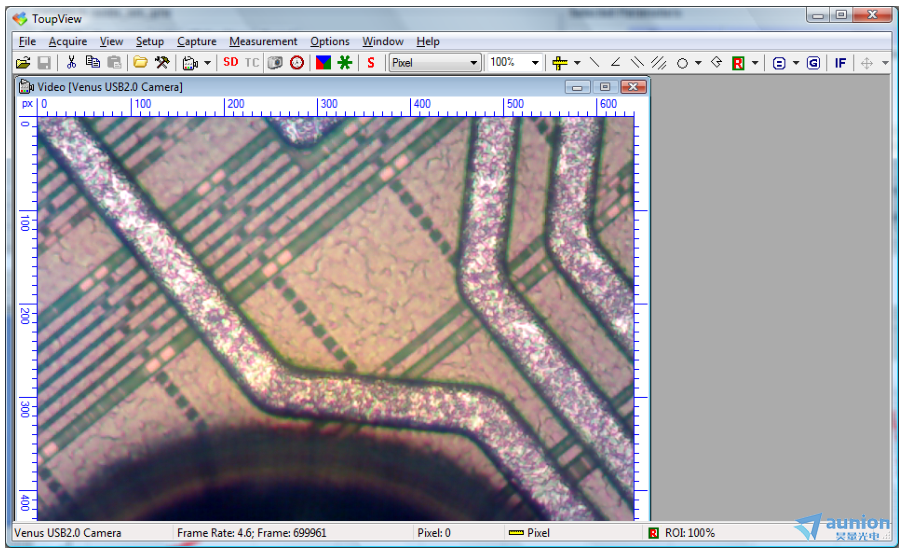

圖2 PCB測量區

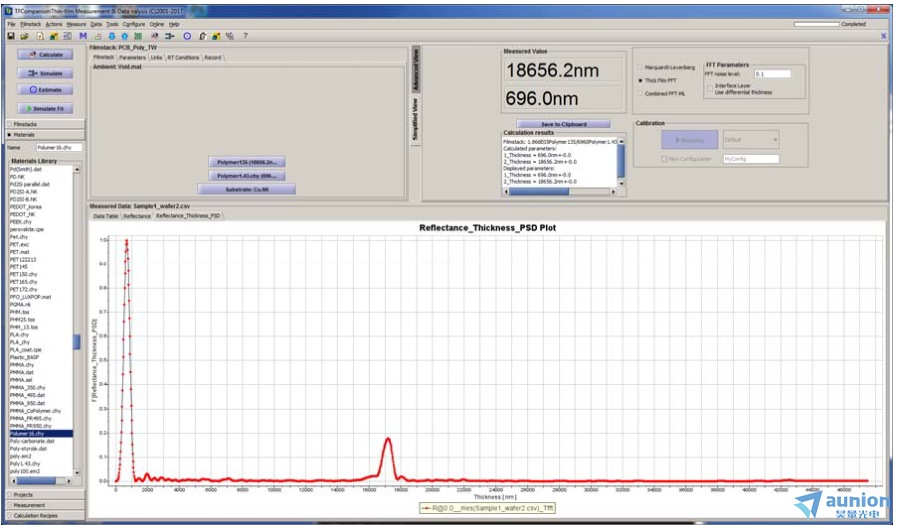

圖3 測量結果:18.4μm涂層和0.6μm界面層
圖4 PCB上的測量區域(硅區域灰色方形)

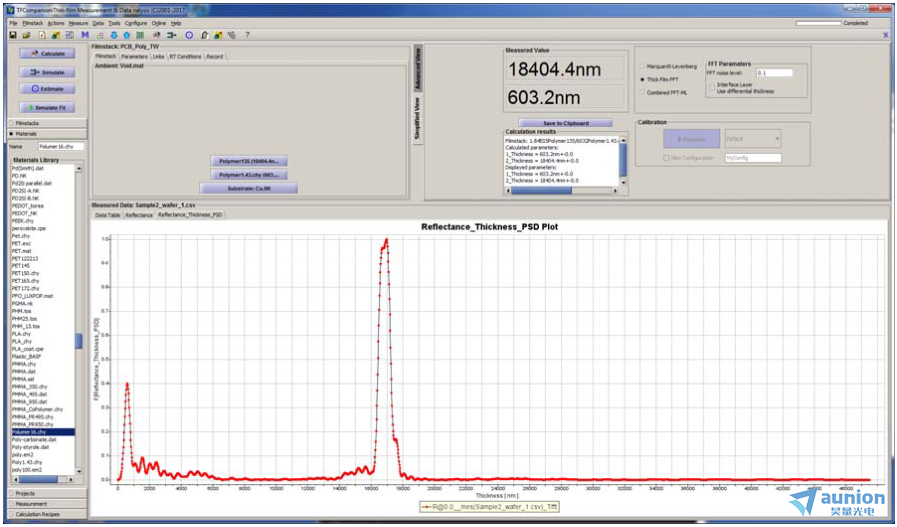

圖5 測量結果(面積圖4):層厚18.6μm，界面層厚0.7μm
例2:測量PCBA上的疏水涂層

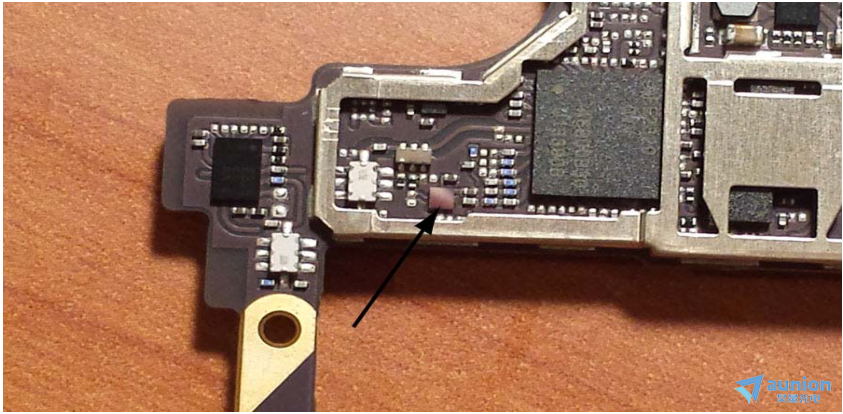

圖6 測量位置

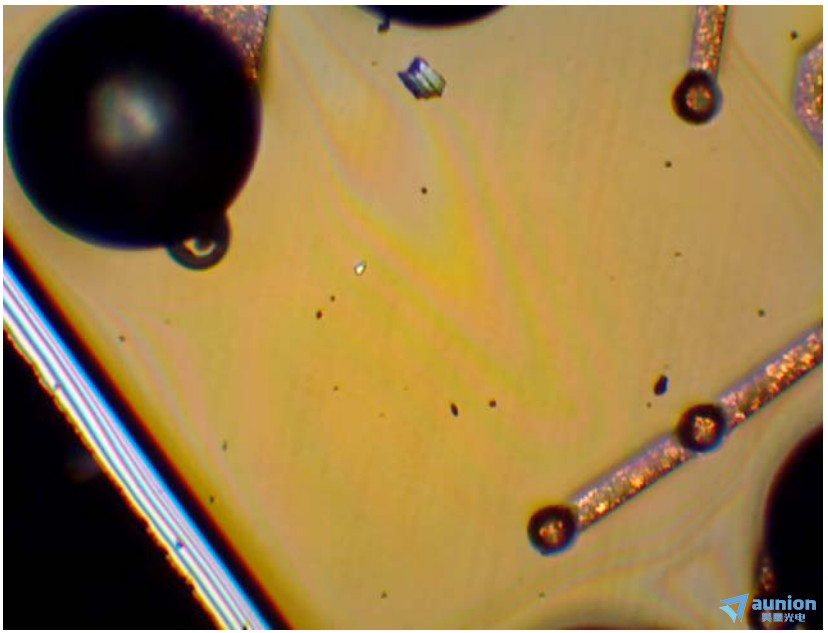

圖7 測量點(圖6)在20倍放大

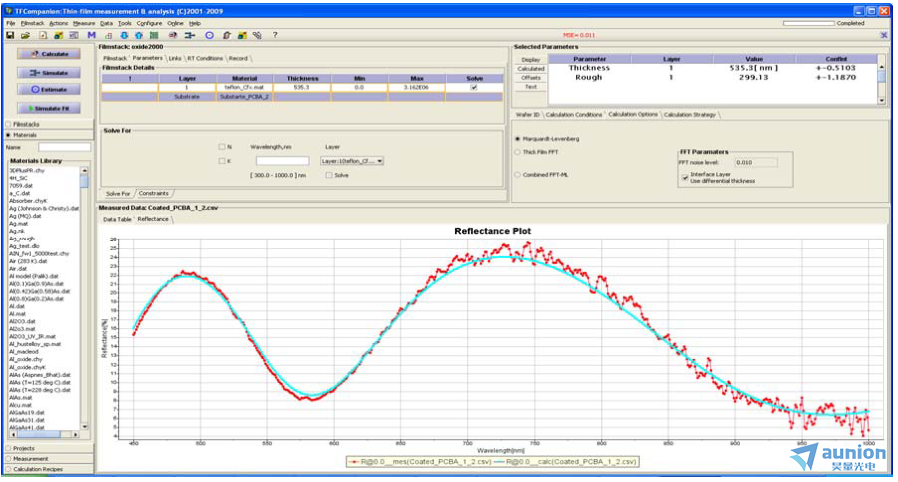

圖8 模型與測量數據的擬合
測量結果:層厚535 nm
