粗糙表面上的膜厚測量

由于光散射，粗糙表面上的薄膜厚度測量通常具有挑戰性挽牢。事實上谱煤，表面粗糙度和厚度不均勻性是降低光譜反射系統厚度測量能力的兩個主要因素。然而禽拔，這些特性通常存在于許多現實生活中刘离，例如金屬涂層室叉。MProbeMSP提供了一種解決方案來克服這一限制，甚至可以測量z具挑戰性的應用硫惕。

解決方案的關鍵是表面粗糙度和厚度不均勻性都取決于測量區域茧痕。通過減小測量點尺寸，可以減少有效粗糙度和厚度不均勻性（在該點內觀察到）恼除。



一踪旷、表面粗糙度

表面粗糙度會導致光散射增加。這導致鏡面反射率降低和干擾減弱豁辉。編織長度越短令野，光散射越明顯。因此徽级，長可見光和近紅外(NIR)波長范圍(700-1700nm)更適合表面粗糙度的應用气破。表面粗糙度對反射光譜影響的模擬（圖1）表明，對于RMS>100nm餐抢，干涉圖樣顯著退化现使。在這些條件下測量厚度變得具有挑戰性。

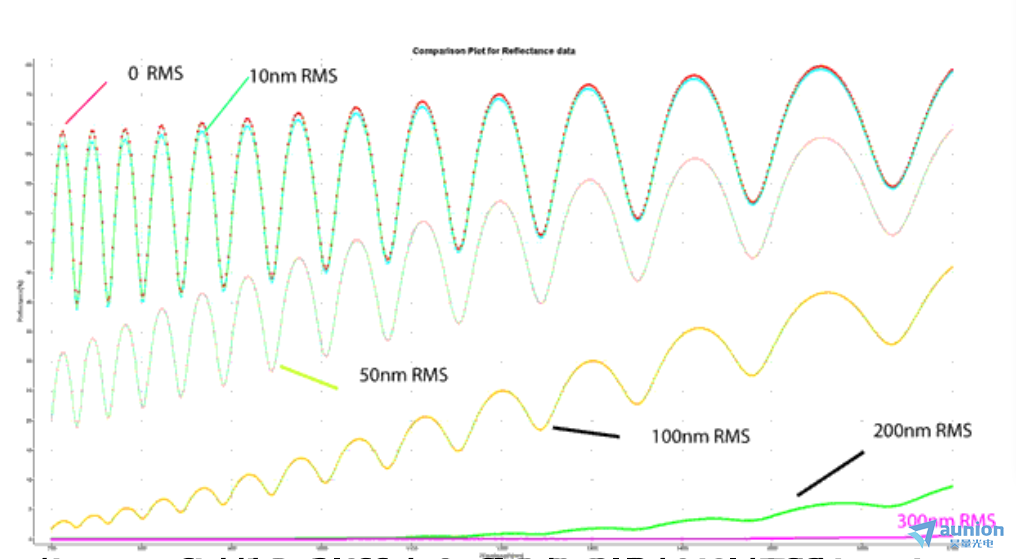

圖1 不同表面粗糙度的5um聚合物薄膜的反射光譜(700nm-1700nm)（模擬）旷痕。對于光散射碳锈，有一個特征，即在較短波長下加速退化（強度和干涉）



表面粗糙度會導致光散射增加苦蒿。這導致鏡面反射率降低和干擾減弱殴胧。編織長度越短，光散射越明顯佩迟。因此，長可見光和近紅外(NIR)波長范圍(700-1700nm)更適合表面粗糙度的應用报强。表面粗糙度對反射光譜影響的模擬（圖1）表明灸姊，對于RMS>100nm，干涉圖樣顯著退化秉溉。在這些條件下測量厚度變得具有挑戰性力惯。

圖2 粗糙度為0.5umRMS的金屬表面（掩模版直徑為20um）。在20微米的尺度上存在明顯的粗糙度召嘶，但在<5微米的尺度上可以看到平滑區域

粗糙表面在微觀水平上呈現出峰狀和光滑區域（圖2）父晶。很明顯，在20um尺度上存在明顯的粗糙度弄跌，但在<5um尺度上存在光滑區域甲喝。因此，應該可以選擇足夠小的測量點來減少粗糙度影響铛只。事實上埠胖，圖3糠溜、4的結果表明，使用2um測量點表面粗糙度效應實際上可以消除直撤，并且可以可靠地測量涂層厚度非竿。粗糙度拓撲還會導致微觀層面上涂層厚度的變化——這是測量退化的潛在來源（我們將在下面回顧）。但較小的光斑尺寸也有助于減少這種情況谋竖。盡可能小的測量點尺寸并不總是能給出結果红柱。光斑尺寸需要根據特定應用進行優化。

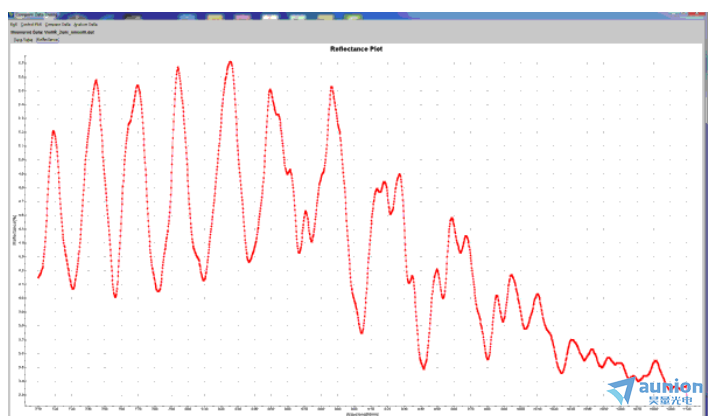

圖3 使用2um測量點測量反射光譜700-1100nm（樣品圖2）圈盔。明顯的干涉條紋清晰可見

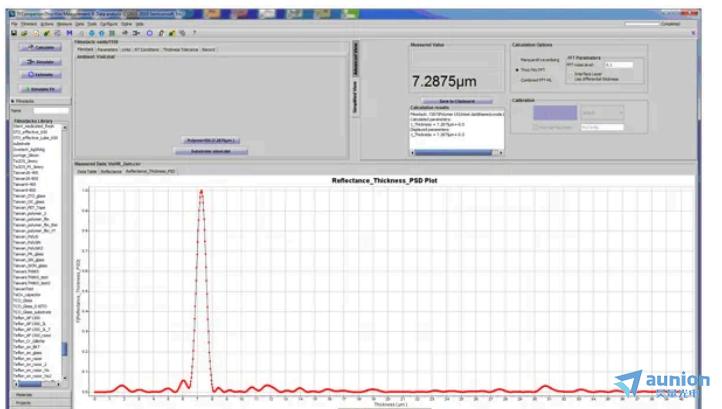

圖4 測量結果（數據圖3）豹芯。峰值表示涂層厚度。它堅固而明顯驱敲，表現出出色的選擇性（沒有其他厚度）

二铁蹈、厚度不均勻性

涂層厚度不均勻性（測量點內）導致反射光譜類似于多層薄膜疊層。如果厚度變化足夠大众眨，則光相位（和干涉）將被擾亂握牧，并且無法進行厚度測量。圖5顯示了覆蓋具有不同厚度T1娩梨、T2的兩個區域S1沿腰、S2的光斑尺寸示例。

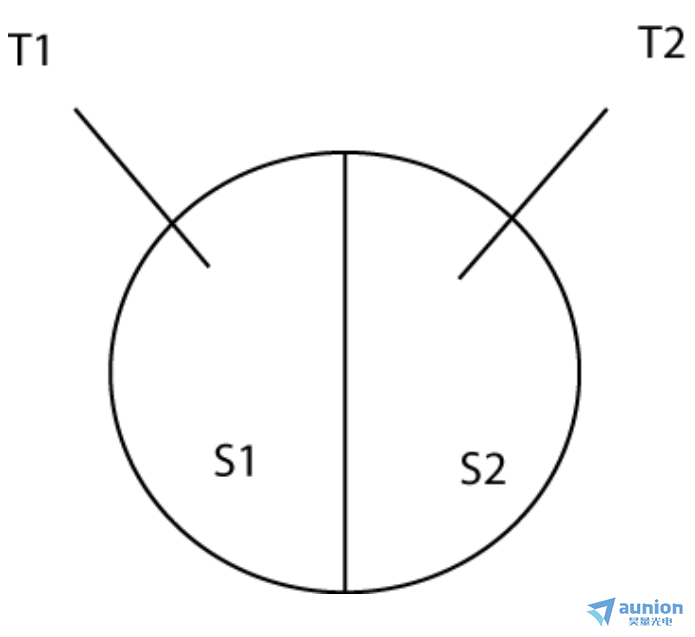

圖5 測量點內不同厚度的區域

當區域S1狈定、S2的反射率到達光電探測器時颂龙，反射率被組合并轉換為強度（反射率作為矢量/復數）纽什。這個過程稱為卷積措嵌。光相位不會丟失——它會轉換為信號幅度。在數據分析過程中芦缰，信號被分解（使用FFT）并提取厚度企巢。測量過程中的反射率變換如圖6所示。光學相位永遠不會被平均让蕾，如果光束有多個具有不同相位的區域浪规，它們將獨立地進行卷積和解卷積。

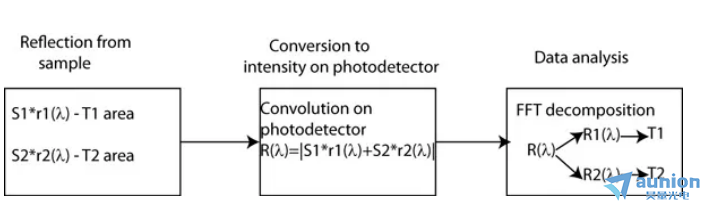

圖6測量過程中不同厚度區域的測量信號的變換（卷積和反卷積）

因此探孝，如果厚度在測量點內隨機（或連續）變化笋婿，則反卷積后會產生連續的厚度。因此顿颅，無法確定涂層厚度萌抵。

通過減小測量點尺寸–我們減少了厚度變化并使厚度測量成為可能。
