位敏探測器（PSD）的非線性誤差會影響測試精度堪滨，線性度成為提高PSD性能的重要指標，影響線性度的主要因素有PSD結構和電路算法優化蕊温。本文針對PSD的結構設計討論了提供PSD線性度的方式袱箱。
位敏探測器的非線性誤差影響因素

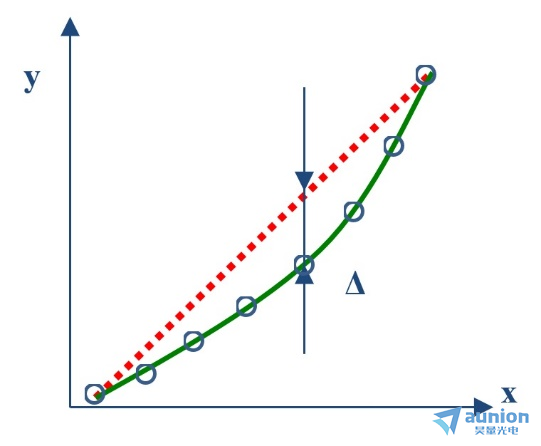

所謂非線性誤差，指的是位敏探測器（PSD）輸出的位置和實際光斑位置之間的線性關系义矛，如圖1所示发笔，可以采用均方根非線性誤差來表示其線性度。
圖1
PSD作為位置敏感元器件的測試系統中凉翻，由于PSD本身存在的非線性誤差比光學系統和電學系統所引入的誤差都要大了讨，所以想要提高測試系統的測試精度，就要提高PSD的輸出特性和測量精度，可以通過對PSD非線性誤差理論分析并通過算法對其進行修正前计。
影響PSD線性度的主要因素有以下幾點“
1.光敏層電阻率的非均勻分布胞谭。
2.PSD本身的結構。PSD在很多時候都工作在非完全反偏狀態残炮，此時泄露因子的大小會決定PSD輸出光電流和入射光位置之間的關系韭赘，這個值越小，兩者的線性關系越好势就。
3.晶體的缺陷，器件制造過程中的缺陷以及隔離環的非理想等情況也會導致p-n結暗電流的不均勻分布從而引起信號的失真脉漏。
綜上苞冯，想要提高PSD的線性度就需要分兩步走，首先針對PSD本身的材料和結構侧巨，其次是通過算法來對PSD的zui終輸出進行修正舅锄。在本文我們主要針對PSD的內部影響因素來談一談提高線性度的方式。

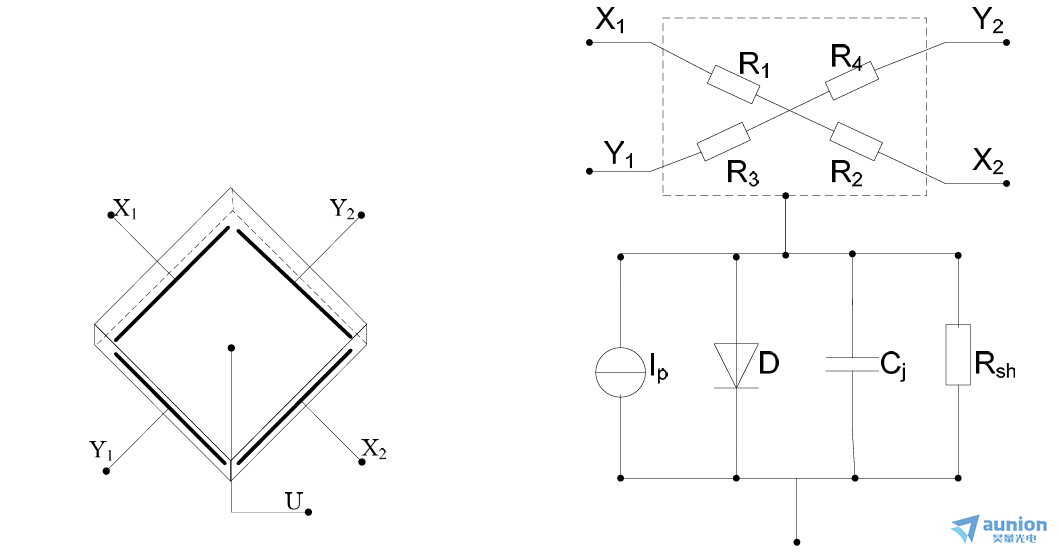

與結構相對簡單司忱，線性度也比較好的一維PSD相比皇忿，二維PSD的結構稍顯復雜，要保證兩個方向的線性度都很好就需要更加復雜的設計和工藝加工流程坦仍。二維四邊形PSD的等效電路圖如圖2所示鳍烁。
圖2
該PSD的制作工藝較為簡單，暗電流小同時制作流程也比較短繁扎，適合大批量的生產幔荒，但是該PSD因為電極設置在同一個平面，電極距離很近梳玫，電極之間影響較大爹梁，導致容易失真的問題，線性度比較好的區域只存在于中心區域的25%范圍內提澎，越往邊緣靠近姚垃，其線性度越差。

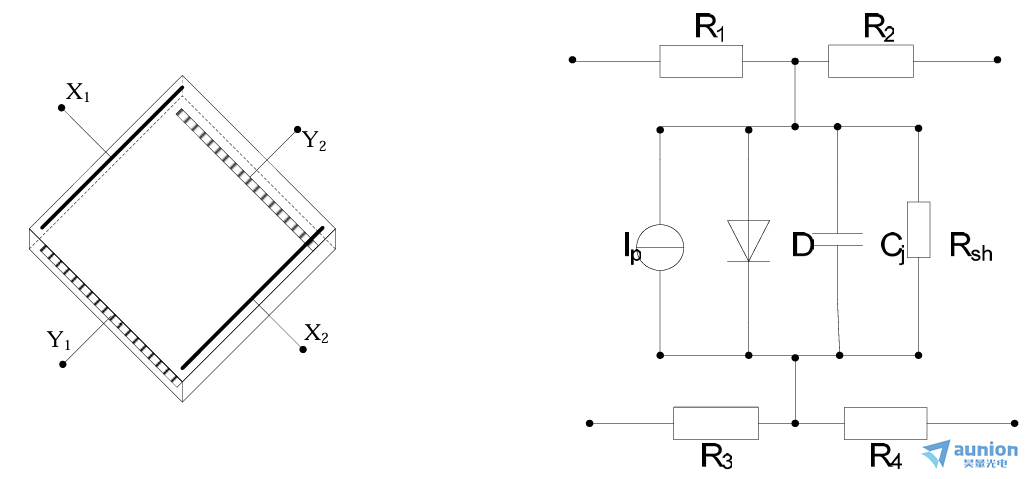

雙面性結構PSD能夠有效解決上述問題盼忌，其等效電路圖如圖3所示积糯。該PSD將x和y方向的電流電極分別設在了p-n結的兩側，很大程度上減小了電極間的影響碴犬，這讓其在整個光敏面都能夠有很好的線性輸出絮宁，但是制作工藝復雜，同時雙面結構導致噪聲較大服协，并不適合大規模的量產绍昂。
圖3

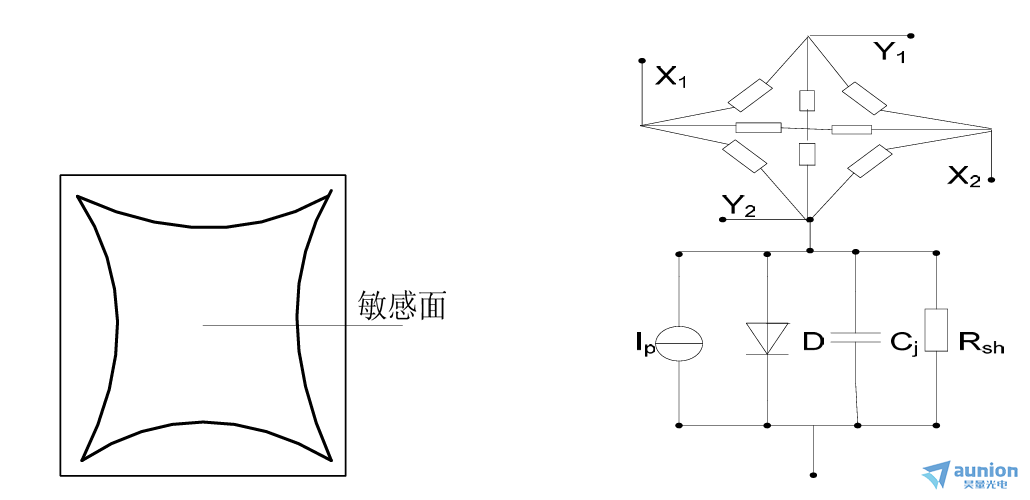

對此，一種綜合了上述兩種PSD優點的枕型PSD成為了合適的選擇，其等效電路圖如圖4所示窘游，四個電極的引出線分別從四個對角線端引出唠椭，枕型PSD的等效電路比雙面形PSD和四邊形PSD的等效電路多了四個相鄰電極間的電阻。該PSD除了感光面較小之外可以保證噪聲低且在感光面線性度較高忍饰，是一個合適的選擇贪嫂，枕型畸變的光敏感面是的PSD邊緣檢測誤差大大降低。
圖4
