應用：測量金屬板上的聚酯涂層

薄聚酯涂層用于保護用于高科技制造的鋼板免受腐蝕。涂層厚度和均勻性測試對于確保涂層的指定性能非常重要。該測試通常是離線完成的冰沙，以調整制造工藝侨艾。MProbeVis-MSP提供了一種快速、準確且無損的方法來測量聚酯薄膜的厚度拓挥。

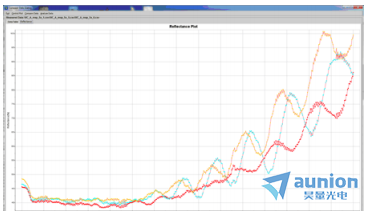

鋼上透明聚酯的反射光譜（可見光范圍）

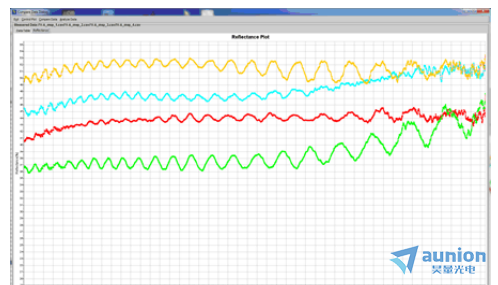

鋼上白色聚酯的反射光譜（近紅外范圍）

眾所周知唠梨，聚酯薄膜的厚度很難使用光學非破壞性方法進行測量。主要原因是涂層的質地和微觀不均勻性侥啤。

如果是不透明的高散射涂層当叭，NIR范圍（MProbeNIR-MSP波長900-1700nm）需要與小光斑一起使用。MProbeMSP系統允許在小點進行本地化測量盖灸。對測量數據進行高ji數據分析可減少由于紋理造成的測量偽影的影響蚁鳖，并允許提取厚度數據。

為什么要使用MProbeMSP系統赁炎？

由于聚酯涂層的不均勻/紋理醉箕，需要使用小點（~40至20μm）來定位測量。如果是高散射涂層–需要使用NIR波長范圍

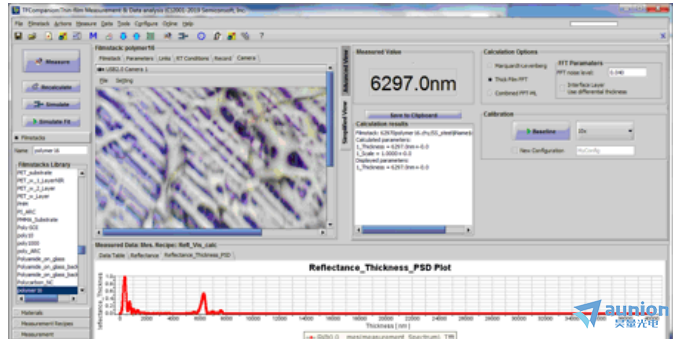

MPROBEVIS-MSP：鋼板上透明聚酯涂層的厚度測量

涂層的典型厚度約為5-10μm甘邀，與MProbeVis或MProbeNIRMSP系統厚度范圍完美匹配琅攘。測量部位的圖像和標線指示測量的確切位置，可以輕松導航到所需位置松邪。結果可以直接顯示在圖像上坞琴。

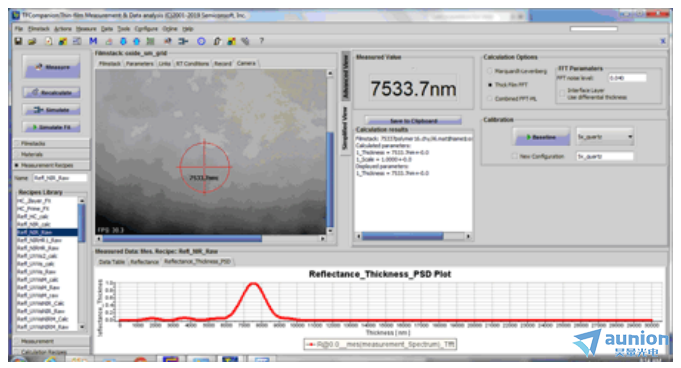

MPROBENIR-MSP：鋼板上白色聚酯涂層的厚度測量

基本規格：

波長范圍：可見光（400-1000nm）、近紅外（900-1700nm）

波長分辨率：<2nm

精度：<0.01nm或0.01%

精度：<1nm或0.2%

測量：<100ms（典型值逗抑，取決于樣品反射率）

光斑尺寸：2μm至200μm（取決于物鏡）

集成2MB攝像頭用于顯示測量區域

提供定制支架和自動化功能
