脈沖選擇器也稱Q開關，屬于電光調制器一類蛋叼；常用于光脈沖能量放大焊傅、cavity-dumped laser、再生放大狈涮、材料加熱狐胎、五維信息存
儲、時域熱反射測量歌馍、調頻握巢、光通信等領域；

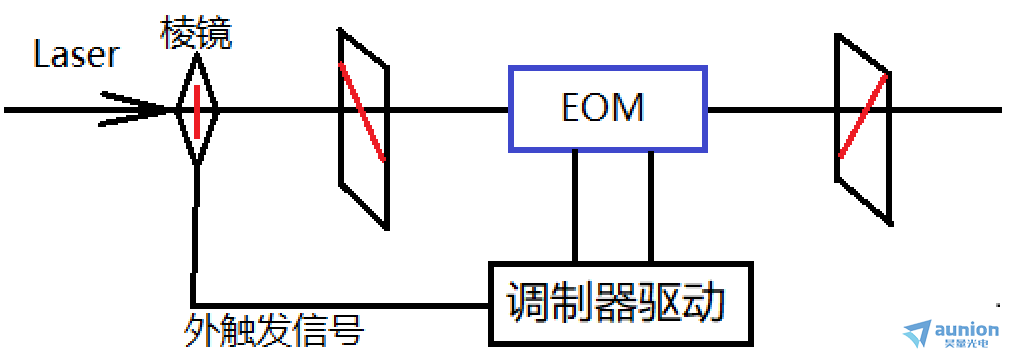

脈沖選擇器如以下幾部分組成：脈沖激光器松却、分光棱鏡暴浦、格蘭棱鏡溅话、電光調制器（普克爾盒）、調制器驅動等歌焦；
如上圖所示飞几，脈沖激光經過棱鏡分為兩束，經過格蘭棱鏡后独撇，以一定的偏振態入射EOM后屑墨，由于電致晶體產生電光效應，使出射光發
生偏轉券勺，以合適偏振態透過棱鏡绪钥；另外一束光在探測器上產生電信號灿里，電信經過調制器驅動處理关炼、放大后，給EOM提供驅動提供參考
信號匣吊，驅動根據參考信號輸出高壓脈沖信號儒拂，在調制器上產生電光效應；
給晶體施加電壓色鸳，電場導致晶體中分子發生取向社痛，呈現各向異性，產生雙折射命雀，使尋常光與非尋常光折射率呈現差異蒜哀，最終表現光束偏
轉。折射率變化與電壓呈線性關系的稱為普克爾效應吏砂；而常用的非線性晶體KTP被用來做普克爾盒撵儿；
目前，普克爾盒常用晶體的半波電壓基本在1000V~1800V之間狐血，但是比較通用的驅動芯片MOSFET耐壓值大多小于1000V淀歇，而
MOSFET由于自身工藝導致開關頻率又做不快，通常在幾百KHz匈织，而cmos晶體管的工作頻率可以達到幾十MHz浪默，但是常見管子的耐
壓值又比較低，只有700V左右缀匕；
一款優秀的脈沖選擇系統對于晶體來說纳决，需要考慮半波電壓、工作頻率乡小、透過率等岳链，但是目前最大局限還是半波電壓稍高，給驅動設計
帶來很高的要求劲件；對于另一個核心部件掸哑，驅動需要接受外部幾十MHz的驅動信號约急，同時需要輸出幾千伏的驅動信號，問題是最大能輸
出多大頻率苗分。
在脈沖選擇實驗中厌蔽，我們實測驅動輸出最大電壓可以達到2Kv,并且在1.7Kv可以達到3MHz的電信號；本次實驗中使用KTP晶體的普克

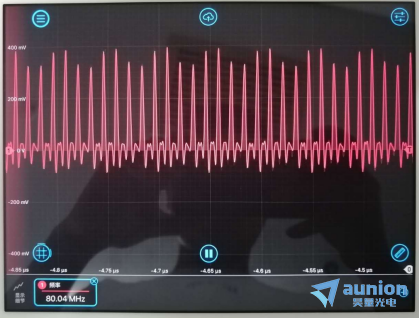

爾盒摔癣，半波電壓1400V@1064nm奴饮，1064nm的飛秒激光器重頻80Mhz，脈沖序列如下所示
脈沖激光序列

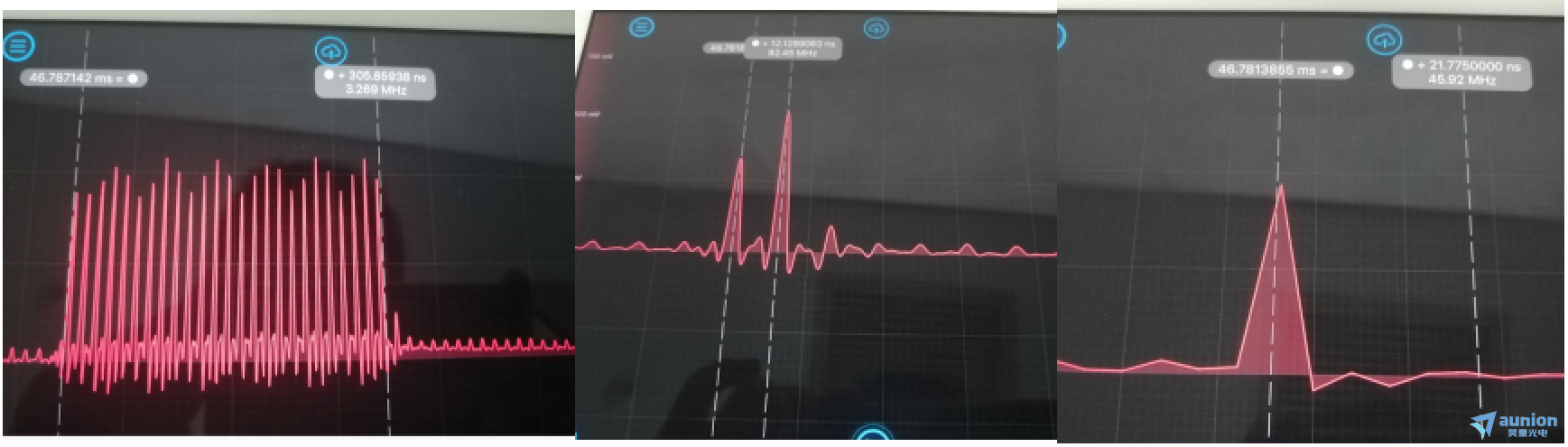

外部調制信號重頻100KHz時择浊，脈寬分別為300ns戴卜、30ns、15ns琢岩，可以正確選出脈沖投剥，如下圖所示

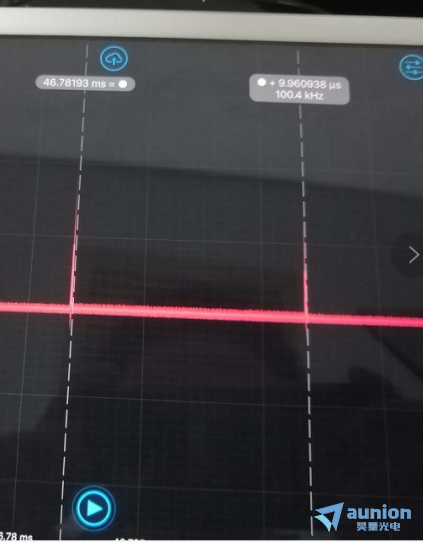

調制信號頻率100KHz如下所示
在測試其他頻率時，最大測試調制頻率可達4MHz,皆可以正常選出脈沖担孔；
