提高位敏探測器（PSD）線性度是提高其性能的方式绅作，可以通過材料和結構的設計盡可能的減少線性誤差芦圾，但是通過硬件的手段無法徹底消除，因此插值法和神經網絡法等算法可以從軟件層面對其線性度進行修正俄认。本文介紹了兩種修正方法的原理并且比較兩者的優缺點个少。
位敏探測器的非線性修正算法
位敏探測器（PSD）的非線性誤差我們可以通過外部結構盡可能降低，但是其始終是存在的眯杏，對于這種情況夜焦，我們可以通過算法對其進行修正，常見的修正方法有插值法和神經網絡法岂贩。其中插值法根據插值數可以分為雙一次插值茫经，雙二次插值和改進型雙二次插值。

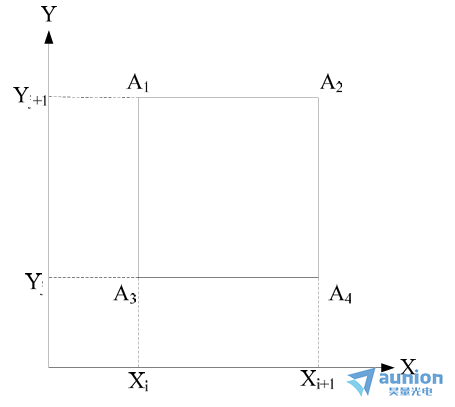

首先我們介紹雙一次插值萎津，其基本思想如下：對于一個給定點G(x,y)卸伞，該點的誤差位Ex(x,y)和Ey(x,y)，在待測點周圍存在一個矩形锉屈，四個頂點可以用A1,A2,A3和A4來表示荤傲，如圖1所示。這四個點的誤差值位Ex(Ai)和Ey(Ai)颈渊，可以通過四個點的誤差值的線性組合求出待測點的誤差遂黍，并且根據測量值和誤差值計算出準確的信息位置。
圖1

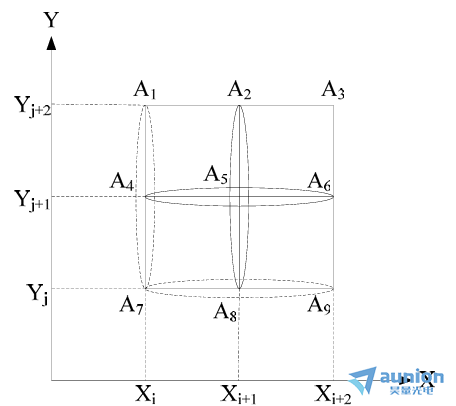

雙二次插值的基本思想與雙一次插值類似儡炼，只是將補償網格從矩形變?yōu)樘镒指窦讼妫@擴大了范圍以此來增加了待測位置的準確度，如圖2所示乌询。不過這種方法也存在一個不可忽略的問題榜贴，那就是該方法使用的離散化的網格是等間距的規則化網格，但是在實際的測試中網格是非等間距的，如果此時還是按照雙二次插值來算唬党，就會出現數據失真的情況鹃共。
圖2
針對上述情況，改進型雙二次插值應運而生驶拱。其基本思想與雙二次插值的不同之處在于霜浴，雙二次插值在計算到A5對G點的補償時，系數函數是用A1蓝纲，A4和A7的x坐標以及A7阴孟，A8和A9的y坐標來獲取的，也就是說A5對G點的補償與A5本身并無關系税迷；而改進后的雙二次插值可以做到當A5距離G點越近時誤差補償分量越大永丝，反之則越小。實際效果可以根據圖2的虛線框和實線框作出區分箭养。

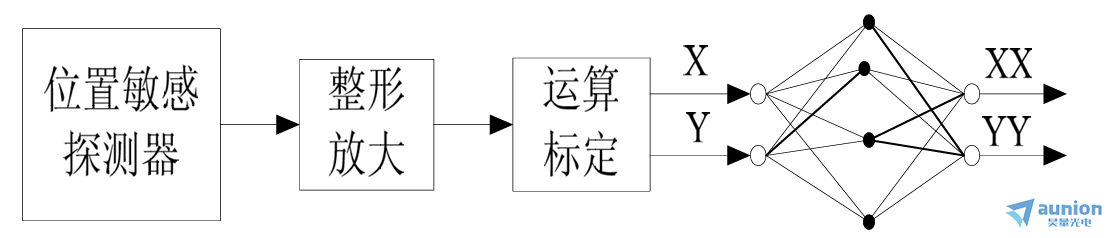

利用神經網絡進行補償?shù)幕驹硎钱擯SD的輸出信號無法做到用解析式進行線性表達時慕嚷，可以通過前向神經網絡進行任意精度的逼近，將PSD輸出的電流信號適當放大并濾波毕泌，進行標定后送到神經網絡中進行補償喝检，把傳感器的輸出加在前向神經網絡的輸入端，在其輸出端就可以得到與非線性無關的理想線性電壓撼泛，如圖3所示挠说。一般而言二維PSD有兩個輸出，所以輸入層和輸出層的神經元數量均為2個愿题，還有一個隱層的前向神經網絡可以實現任意的非線性映射纺涤，因此使用包含一個隱層的三層神經網絡，隱層取14個神經元即可以取得比較好的補償效果抠忘。
圖3
插值法和神經網路法在誤差修正中有其各自的優勢。其中插值法運算簡單外永，可以使用計算機編程進行數據處理崎脉，執行速度快，但是缺點在于需要充分減小離散化時的步距來減小誤差伯顶，這在增加工作量的同時提高了對標定設備的要求囚灼。而神經網絡法相對而言復雜，需要使用神經網絡進行訓練祭衩，但是精度比較高灶体，還可以對插值區域邊緣部分的誤差進行修正。
