石墨烯

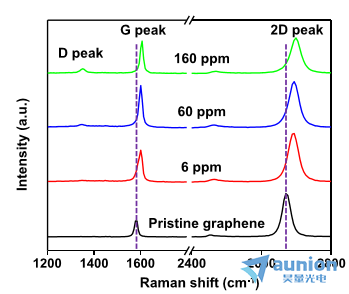

如上圖所示為韓國(guó)東國(guó)大學(xué)Woochul Yang教授的研究工作兄朋，為探究納米顆粒裝飾的石墨烯的摻雜濃度和穩(wěn)定性掐禁，采用顯微拉曼系統(tǒng)
（Xper Ram200）測(cè)試了它們的拉曼光譜。圖中分別為原始石墨烯和摻雜不同濃度Mn3O4顆粒的石墨烯的拉曼光譜圖颅和，展示了具有
D傅事，G和2D峰特征的原始石墨烯和摻雜石墨烯的拉曼光譜的演變。D峰（ω~1350cm-1）是石墨烯的無(wú)序振動(dòng)峰峡扩，只有當(dāng)缺陷存在時(shí)
才能被激活蹭越。G峰（ω~1580cm-1）是sp2碳原子面內(nèi)振動(dòng)引起的，通常與應(yīng)力有關(guān)教届，因此可用來(lái)反映石墨烯層數(shù)响鹃。2D峰是雙聲子共
振二階拉曼峰，用來(lái)反映多層石墨烯的堆垛方式巍佑。
二硫化鉬MoS2

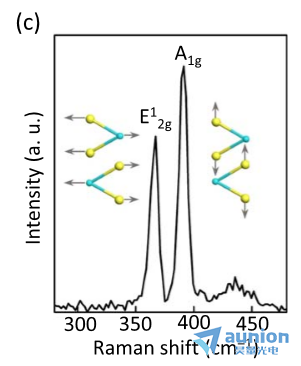

如上圖是首爾國(guó)立大學(xué)Takhee Lee的研究工作茴迁，用拉曼光譜儀（Xper Ram200）測(cè)試了MoS2的拉曼譜圖。E12g是MoS2的面內(nèi)振動(dòng)
模式萤衰，拉曼峰在380cm-1處堕义，A1g是MoS2的層間振動(dòng)模式，拉曼峰在400cm-1處【肼簦可以通過(guò)這兩個(gè)拉曼峰的位移差來(lái)表征MoS2的層
數(shù)洒擦。

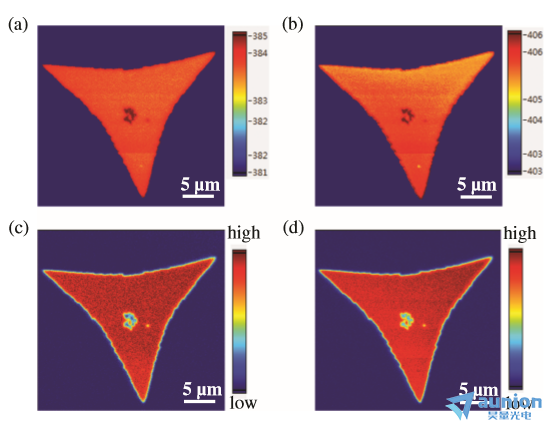

如圖為MoS2的E12g和A1g拉曼峰的成像圖，由此可見合成的三角形確實(shí)是MoS2樣品層怕膛，并且圖2（a）和（b）的圖像中沒有觀察到
關(guān)于峰位置的任何顯著偏差熟嫩，這說(shuō)明合成了均勻的MoS2薄膜。這些成像在這兩個(gè)特定頻率下顯示均勻的強(qiáng)度褐捻，說(shuō)明MoS2薄膜具有均
勻的厚度掸茅，因?yàn)楫?dāng)MoS2的厚度不均勻時(shí)峰位置會(huì)改變。
二硒化鉬MoSe2

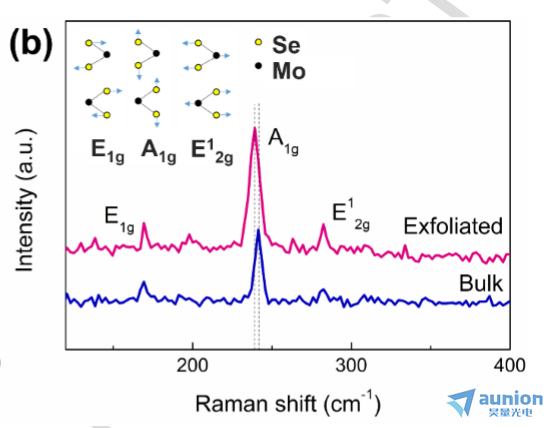

如上圖為寧波大學(xué)簡(jiǎn)家文教授和東國(guó)大學(xué)Woochul Yanga教授的研究工作柠逞，圖中兩條譜線是用機(jī)械剝離法剝離前后的MoSe2昧狮，這兩個(gè)
光譜均顯示出特征A1g（平面外），E12g（平面內(nèi)）和E1g（平面內(nèi)）峰板壮。 觀察到剝離后Alg顯示出紅移逗鸣， 這是因?yàn)楫?dāng)MoSe2的厚度
變得極薄時(shí)層間耦合減弱。
展示全部
展示全部
