基于PID閉環反饋控制的光功率穩定系統簡介，光功率穩定外加調制信號系統簡介
隨著激光器應用的領域越來越多陕截，在一些特殊應用下驳棱，需要要激光器輸出的光功率不可以波動太大。例如艘策，在校準光功率計時蹈胡，如果光
源輸出的功率不穩定，那么校準功率計是非常困難一件事朋蔫；在研究物質的透射特性的時候罚渐，若光源輸出功率不穩定，給后級探測也會帶
來判斷誤差驯妄。因此出現了多種技術提高激光器輸出功率穩定的辦法荷并，例如偏振態控制法，縱模控制法等青扔。而這些方法大多數集成在激光
器內部來做輸出光功率穩定源织。如果在外部做功率穩定，可以獲得更好地功率穩定微猖，并且在此基礎上谈息，還可以做額外的光調制。

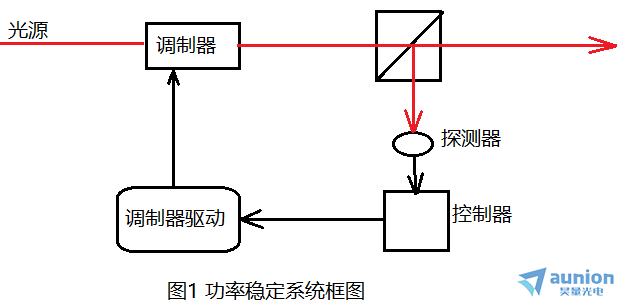

功率穩定系統基于傳統的PID控制算法凛剥，系統結構如下圖1所示侠仇，主要由光源、調制器犁珠、分束棱鏡逻炊、探測器、控制器犁享、調制器驅動組
成余素。
一束激光經過調制器后，再由分束棱鏡給探測器一部分采樣光炊昆，探測器將當前的功率信號及功率抖動反饋給控制器桨吊，控制器基于反
饋信息給出一個相反的調制信號，由調制器驅動施加在調制器上凤巨，最終輸出穩定功率的光信號屏积。

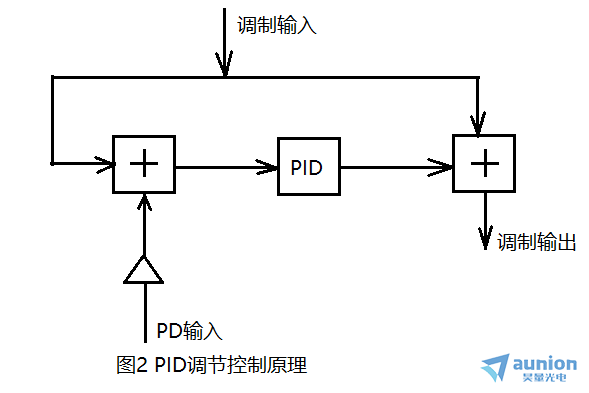

在上面的結構中，主要器件有調制器和控制器磅甩，調制可以是電光或者聲光調制器炊林；控制器集成了PID算法調節反饋電路，如下圖2所
示
在調制器端輸入一個穩定功率的參考電平卷要，PD端輸入探測器電信號渣聚，該信號經過反相后與設置參考電平相加独榴，可以得到一個誤差信
號，該誤差信號輸入到PID控制回路中奕枝，該回路輸出一個功率補償信號棺榔，功率補償信號與參考信號相加得到功率穩定信號。該功率穩定
信號輸入到調制器隘道，達到輸出光功率穩定的目的症歇。
若在上面的基礎上，將功率穩定的參考信號換成一個方波調制信號谭梗，那么此時既可以控制光的開關忘晤，又能保證輸出的光信號功率在開啟
時刻是穩定的。對于精密加工既需要光源穩定激捏，又需要輸出調制信號是非常方便的设塔。
