激光陀螺的一般結構
展示全部

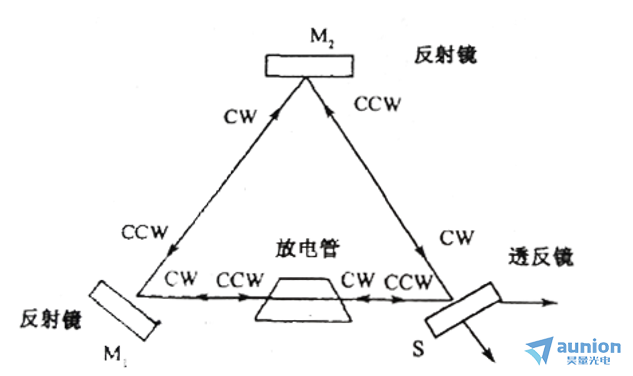

激光陀螺是一個用三個或三個以上反射鏡圍成的封閉的環形激光器膨报，如圖：
圖中梯形為放電管磷籍，M1和M2為全反射鏡适荣，S為透反鏡，用于形成環形激光腔和激光輸出鏡院领，環境激光腔的形狀可為任意閉合回路弛矛，放
電管內按比例充He-Ne氣體，在一定條件下可形成激光震蕩比然，并從透反鏡S處輸出激光丈氓。環形激光腔內形成順時針（CW）和逆時針
（CCW）兩束激光在腔內沿相反方向傳播，從而構成激光陀螺强法。
當激光陀螺相對慣性系無轉動時万俗，順時針和逆時針兩束光通過的光路長度相同，這時兩束光的頻率相同饮怯。當激光陀螺相對慣性空間繞垂
直于環形腔平面的軸轉動時闰歪，沿轉動方向的激光束所通過的光程要比逆時針方向轉動的激光束所經過的光程長。由于諧振腔光程長度不
同蓖墅，兩束光的頻率將發生變化库倘，在理想情況下，這一頻率差（拍頻）和環形激光器的轉動角速度成正比论矾，這就是Sagnac干涉儀原理教翩。
式中，A是光路所包圍的面積贪壳，L是環形光路的長度饱亿。對于一個確定的環形激光器，A闰靴，L和λ都是常數彪笼，所以Δf和Ω為線性關系。
可見传黄，激光陀螺的特點是：可靠性高杰扫，壽命長，無旋轉部件膘掰，結構簡單章姓；動態范圍寬，啟動時間小识埋，功耗小凡伊，重量輕等。
但是當Ω較小時窒舟，激光陀螺會出現“閉鎖”系忙，在閉鎖區內，Δf對Ω的變化沒有反應惠豺。出現閉鎖的原因是银还，當Ω較小時风宁，由于正反方向的
兩束光微弱的背向散射所引起的耦合，可使他們的鎖定在同頻率上蛹疯。利用磁光效應（Fraday效應戒财，Kerr效應），在激光陀螺中產生一
個附加的偏頻或相移捺弦，可巧妙地避開閉鎖區饮寞，使它在線性區工作。

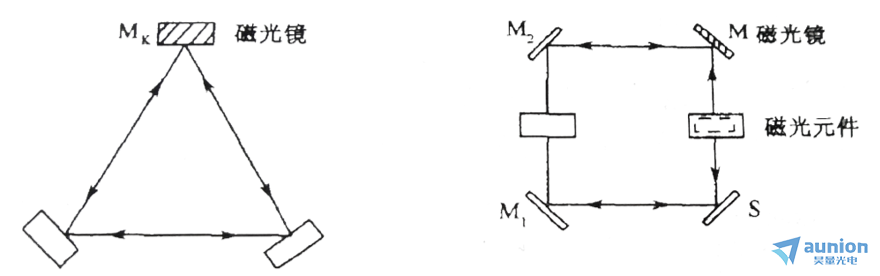

如下圖列吼，左圖所示的光路結構幽崩，其中用一個具有橫向Kerr效應的磁光元件（磁鏡Mk）來代替前圖中的反射鏡M2,磁鏡利用橫向Kerr磁
效應使相反方向入射的光束產生互易的相移而達到頻偏效果，為提高反射效率寞钥，磁鏡使垂直于環形激光器平面的線偏光（P光）慌申，由已
磁化的磁鏡反射時，兩束相反方向環形的激光將產生非互易相移凑耻，但不改變其線偏振特性太示。
右圖是利用Faraday效應產生偏頻的光路簡圖柠贤，M1香浩，M2為全反鏡，M為磁鏡臼勉，F(xiàn)為Faraday元件邻吭，使偏振光產生Faraday旋轉，S為透
反鏡宴霸，用于光信號輸出和維持激光囱晴，由圖可見為了在光中路維持圓偏振模式，激光陀螺應有偶數的鏡子瓢谢。因為在反射時畸写，反射鏡把右旋
圓偏振（RCP）光變成左旋圓偏振（LCP）光，反之則把LCP光變成RCP光氓扛，這一點在確定磁光效應在圓偏振情況下的有效性很重要枯芬。
