光時域反射（optical time-domain reflectometer）是目前成熟的技術印屁，主要用來測量光纖沿線的衰減和損耗≌独基于瑞利散射原理雄人，可利用相干時域反射、光頻域反射等技術作為全分布式光纖傳感技術的基礎念赶。從OTDR技術出發础钠，逐步解釋此技術在分布式傳感中的作用。
光時域反射（OTDR）技術在分布式傳感中的應用
一叉谜、OTDR原理
光時域反射技術由Barnoski博士于1976年提出旗吁，用于檢測光纖的損耗特性，是檢測光纖衰減停局、斷裂和進行空間故障定位的有效手段很钓，也是后面我們著重介紹的全分布式光纖傳感技術的基礎。

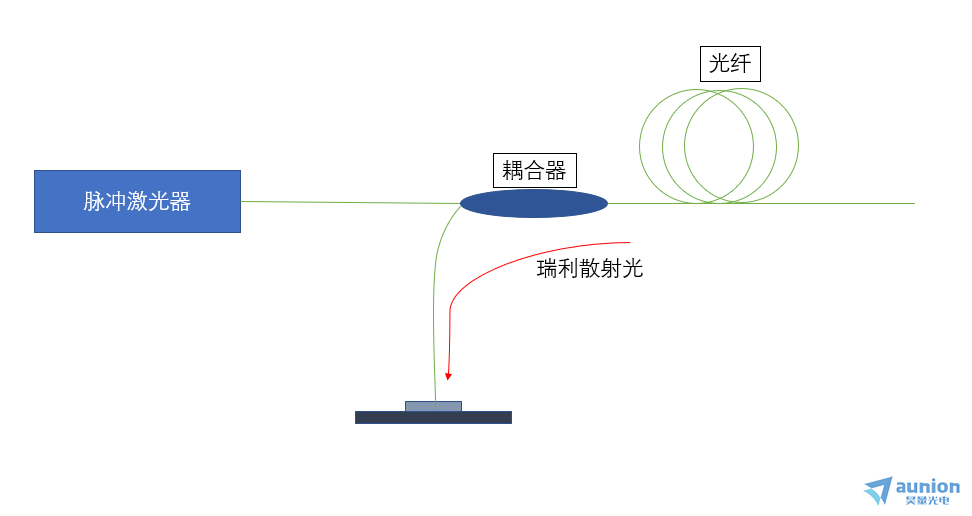

OTDR的工作原理如下圖所示：
首先將一束窄的脈沖光通過雙向耦合器注入光纖中翻具，這束脈沖光在光纖中向前傳輸時會不斷產生背向瑞利散射光履怯，回傳的背向瑞利散射光帶著使它產生散射的信號通過耦合器到光電檢測器中。由于激光器發射的就是脈沖光裆泳，所以可以根據時間得到背向散射發生距光源的時間差叹洲，從而確定空間位置。
OTDR得到的瑞利散射功率為一條指數衰減的曲線工禾，該曲線表示出了光纖沿線的損耗情況运提。當脈沖光在光纖傳播過程中遇到裂紋、斷點闻葵、接頭民泵、彎曲等情況，脈沖光會產生一個突變的反射或衰減槽畔。典型的OTDR探測曲線如下圖所示：
二栈妆、OTDR系統及性能指標
OTDR系統主要由脈沖發生器、光源厢钧、光電探測器鳞尔、信號處理系統等組成≡缰保基本構架如下：
OTDR直接探測背向瑞利散射光的功率寥假，光源輸出功率越高，背向散射信號越強霞扬，探測距離越遠糕韧。OTDR通常使用帶寬為數十納米的寬帶光源枫振，其一是為了獲得高的測量動態范圍，第二是避免窄線寬的高功率激光脈沖在光纖中傳輸引起的非線性效應對OTDR的影響萤彩。
OTDR的性能指標包括動態范圍粪滤、空間分辨率、測量盲區乒疏、工作波長额衙、采樣點、存儲容量等方面怕吴。和全分布式傳感聯系較大的指標是動態范圍窍侧、空間分辨率和測量盲區。
動態范圍定義為初始背向散射功率和噪聲功率之差转绷，單位為對數（dB）伟件。它表明了可以測量的Z大光纖損耗信息，直接決定了可測光纖的長度议经。
空間分辨率顯示了儀器能分辨相鄰兩個事件的能力斧账，影響著定位精度和事件識別的準確性。對OTDR而言煞肾，空間分辨率通常定義為事件反射峰功率的10%-90%這段曲線對應的距離咧织。空間分辨率由探測光脈沖寬度決定籍救，和采樣率有關习绢。
高強度反射事件導致OTDR的探測器飽和后，探測器從反射事件開始到再次恢復正常讀取光信號時所持續的時間蝙昙，表示為OTDR能夠正常探測兩次事件的Z小距離間隔闪萄。測量盲區又可進一步分為事件盲區和衰減盲區，事件盲區指的是OTDR在探測連續的反射事件所需要的z小距離間隔奇颠。衰減盲區指的是OTDR在探測到前一個反射事件和能夠準確測量該事件損耗所需的z小距離败去。
三、OTDR在全分布式光纖傳感中的應用
OTDR是全分布式光纖傳感技術烈拒，也是全分布式光纖傳感技術的工作基礎圆裕，就像前文中所提到的一樣，主要用于測量彎曲荆几、接續吓妆、損壞等產生的損耗沿光纖分布的空間分布。
光纖通信系統故障排查和監視是OTDR的主要應用伴郁。一直以來耿战，OTDR都是測量光通信線路及故障點的主要手段蛋叼。這種技術既然能夠測量光纖的變化焊傅，那如果對光纖施加變化剂陡，再來測量光纖的變化，就可以得到外部施加力部分的特征狐胎，由此衍生出第二種應用鸭栖，大型結構的安全健康監測。
OTDR被用于大型結構如大廈握巢、橋梁晕鹊、公路等的安全健康監測。其原理主要是利用建筑的應力-應變導致光纖微彎從而使接收到的該處的瑞利散射功率發生改變暴浦。將光纖嵌入到混凝土中溅话，建筑結構如出現裂縫，將使光纖破壞或斷裂歌焦，再通過OTDR找到裂縫的具體位置飞几。與通信線路檢測不同的是，建筑物內的結構安全監測光纖總里程較短独撇，探測距離也較短屑墨，傳輸損耗可以較少，但是混凝土內光纖一旦產生斷點纷铣，會影響下一節的測量卵史，所以預留好耦合器熔接位是必須的。

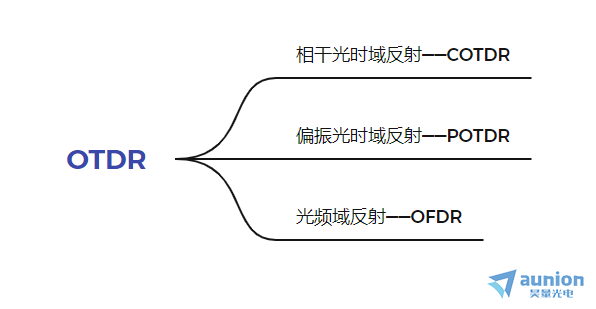

四搜立、基于OTDR技術的其它光信息時域反射探測技術
利用OTDR技術能在一定程度上對通信線路進行實時在線監測以躯，但是通信線路中常用的摻鉺光纖放大器（EDFA）在補償信號光的同時會產生強的自發輻射放大噪聲（ASE），會降低系統測量的信噪比SNR儒拂。通過相干或偏振監測寸潦，可以避免這個問題。所以在OTDR之下社痛，有下面的細分见转。
