半導體激光器按泵浦方式不同可分為電注入式激光器硼身、光泵激光器硅急、電子數泵浦激光器等枢冤。其中，電注入式激光器的核心組件是激光二極管（LD）铜秆。而為了驅動激光二極管正常運作淹真，通常需要使用恒流源作為驅動，來保證激光器輸出功率和LD壽命连茧。而以運算放大器為核心的電壓控恒流源核蘸，由于其對恒流源電流大小的可控性，被人們廣泛應用啸驯。
簡單LD(激光二極管)驅動之壓控恒流源
LD（laser diode）客扎，即激光二極管，是組成激光器的核心組件罚斗，由發光二極管和光學諧振腔等組成徙鱼。電流注入式激光二極管會引出2根正負接線，通過注入額定電流针姿，使激光二極管發射出固定波長的激光袱吆。然而，由于激光二極管的固有特性距淫，無法用恒壓源供電绞绒，需要使用穩定的電流供應，才能使激光輸出功率保持在一個穩定值榕暇。因此蓬衡，一個穩定可控的恒流源電路，是驅動激光二極管的必要條件彤枢。

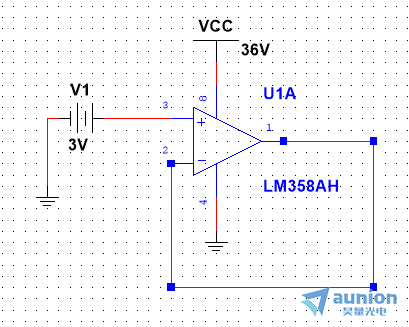

以運算放大器為核心的壓控負反饋恒流電路狰晚，就是其中一種激光驅動電路。其核心電路如下圖缴啡。運算放大器負反饋恒流電路有一下兩個性質：
1.正向輸入端3和反向輸入端2虛短壁晒。即這兩端近似看為短路，其電壓值相等盟猖。
2.正向輸入端3和反向輸入端2斷讨衣。即這兩端的輸入端可近似看為斷路换棚，即流入這兩端的電流為0式镐。
3.其輸出端口1輸出的電流是定值，不隨輸出端串聯電阻阻值大小的變化而變化固蚤。
因此娘汞，運算放大器輸出端口1，即可看做是一個恒流源夕玩。通常會將激光二極管作為負載你弦，串聯在輸出端惊豺，而流過激光二極管的電流不會因其阻值的變化而變化。

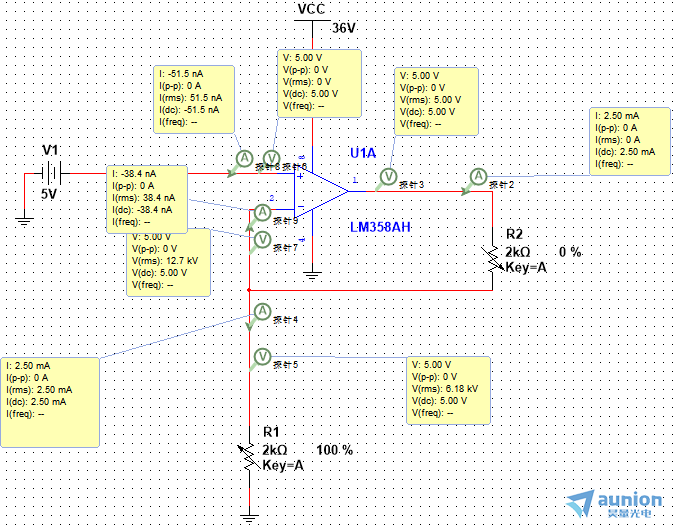

上圖為Multisim仿真得到的簡易LD驅動壓控恒流源電路禽作。其中以R2這個變阻器代替激光二極管尸昧，并將其電阻值設置為0Ω，可以看到此時流過R2的電流為2.5mA旷偿。

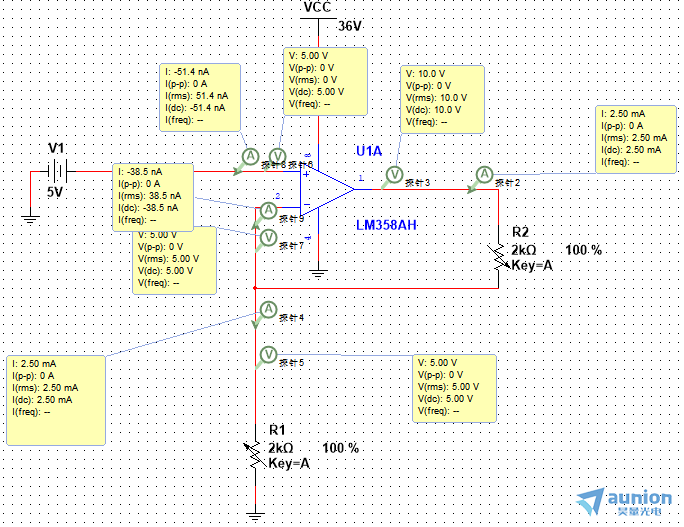

將R2,設置為2kΩ烹俗，由上圖看到，流過R2的電流依然為2.5mA萍程。

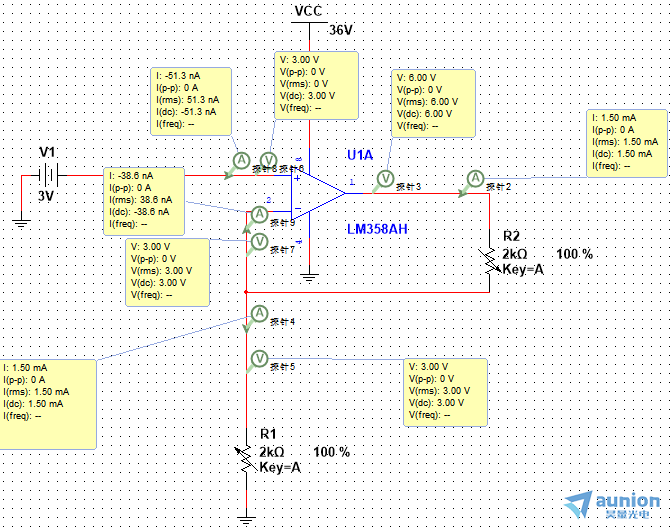

由于運算放大器正向輸入端3的電壓幢妄，可以控制反向輸入端2的電壓（虛短），反向輸入端的電壓即為負載R1的電壓茫负，而R1的電流等于R2（激光二極管的電流）蕉鸳。因此，通過改變運算放大器正向輸入端3的電壓忍法，則可以改變R2的電流值潮尝。即，R2的電流I2=I1=V1/R1饿序。我們將之前正向輸入端電壓由5V改為3V后衍锚，通過R2的電流也將發生變化，如上圖嗤堰。
這就是一個簡單的激光二極管（LD）驅動用壓控恒流源了戴质。
