電荷耦合攝像器件（CCD）的突出特點是以電荷為信號的載體道盏，不同于大多數以電流或電壓為信號載體的器件而柑。CCD的基本功能是電荷的存儲和轉移，因此荷逞，CCD的基本工作過程主要是信號電荷的產生媒咳、存儲、轉移和檢測种远。 CCD有兩種類型涩澡，一種是表面溝道類型（SCCD），電荷包存儲在半導體與絕緣體之間的界面坠敷，并沿界面轉移筏养；另一種是體溝道或埋溝道類型（BCCD），電荷包存儲在離半導體表面一定深度的體內常拓，并在半導體內沿一定方向轉移渐溶。
ccd的電荷存儲

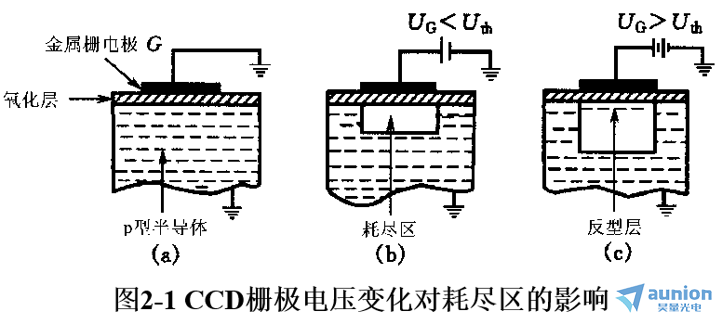

構成CCD的基本單元是MOS（金屬-氧化物-半導體）結構。如下圖弄抬，在柵極不施壓的情況下茎辐，P型半導體中多數載流子空穴的分布是均勻的。在柵極施加小于P型半導體閾值電壓Uth時掂恕，在半導體內產生耗盡區拖陆。當柵極電壓繼續增加，并大于閾值電壓后懊亡，耗盡區的深度和柵極電壓成正比依啰。

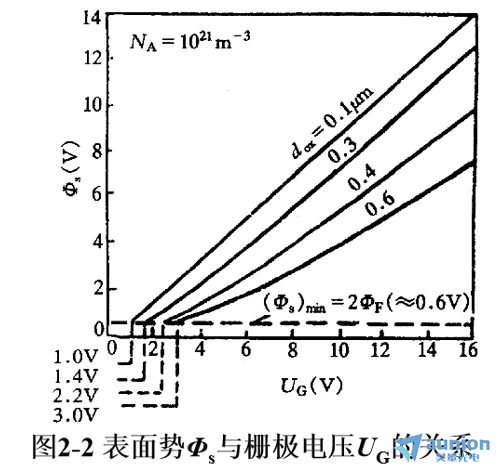

將半導體與絕緣界面上的電勢記為表面電勢Φs，表面電勢隨著柵極電壓Ug的增加而增加店枣。下圖描述了二者在不存在反型層電荷時速警，不同氧化層厚度下表面電勢和柵極電壓之間的關系。從曲線中看出鸯两，氧化層厚度越薄闷旧，曲線的直線性越好。

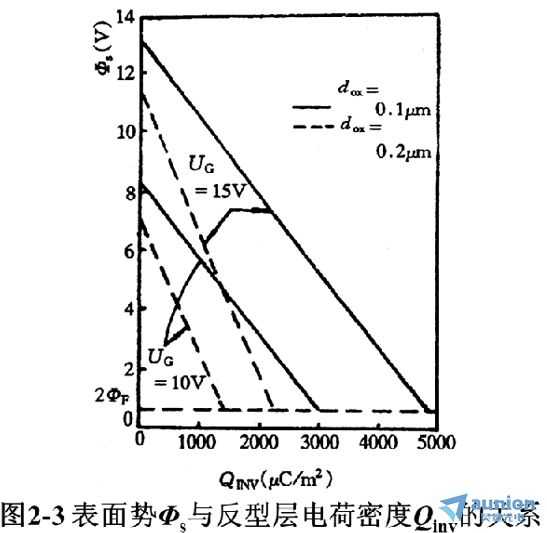

當柵極電壓Ug不變時钧唐，表面電勢Φs和反型層電荷密度Qinv之間的關系忙灼。下圖可以看出，Φs隨著Qinv的增加而線性減小。電子之所以被吸附到半導體和氧化層的交界面處该园，是因為那里的勢能最低酸舍。

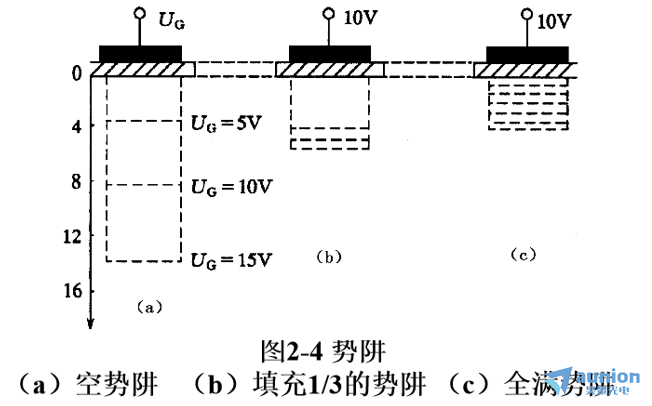

在空勢阱情況下，不存在反型層電荷里初，如圖父腕；當反型層電荷填充1/3勢阱時，表面勢收縮青瀑，如圖璧亮；當反型層電荷足夠多時，表面勢減少到最低斥难，表面勢不再束縛多余電子枝嘶，產生溢出，如圖哑诊。
因此群扶，表面勢可以作為電子深度的量度，而表面勢又和電壓镀裤、氧化層厚度有關竞阐，即和MOS電容的容量Cox和Ug的層級有關。勢阱的橫截面積取決于柵極電壓的面積A有關暑劝。MOS電容存儲信號電荷的容量為：
Q=Cox*Ug
